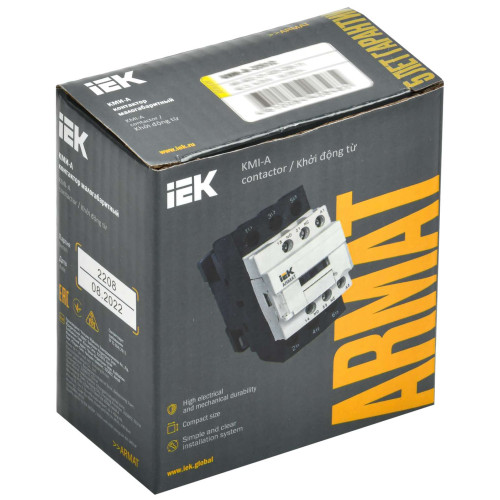

ОформитьARMAT Контактор КМИ-А-22512 LC1D 25А 36В/АС3 1NO/1NC IEK
AR-ACC-21-025-036-11
Контакторы электромагнитные предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).
По своим конструктивным и техническим характеристикам контакторы серии КМИ-А соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009).
Аналоги: KKM21-025-036-10
Преимущества
- Высокая электрическая и механическая износостойкость.
- Совместимость со всеми дополнительными устройствами в ассортименте IEK.
- Универсальность применения.
- Компактные габариты.
Документация
Сертификаты
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Класс: Магнитный пуск-ль или контактор переменного тока (ID: EC000066)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF001392 | Номин рабочий ток Ie при AC-3 400 В | 25 | А |
| EF001364 | Номин коммутируем мощность при AC-3 400 В | 11 | кВт |
| EF003978 | Номин напряжение питания цепи управ Us AC 50 Гц | 36 | В |
| EF003980 | Номин напряж питания цепи управ Us пост тока DC | - | В |
| EF001393 | Номин рабочий ток Ie при AC-1 400 В | 40 | А |
| IEK_F000601 | Номин напряжение Un-AC-доп конт вспом цепи | 690 | В |
| IEK_F000593 | Мощность потреб катушки при срабатывании Uc-цу | 70.0 | ВА |
| IEK_F000580 | Мощность рассеяния при Ie АС-3-гц | 1.25 | Вт |
| EF001377 | Кол-во вспомогат норм замкнутых-НЗ конт | 1 | |
| IEK_F000604 | Ток термической стойкости Ith-доп конт вц | 10 | А |
| IEK_F000590 | Крутящий момент при затягивании-гц | 2.5 | нм |
| EF002386 | Температура эксплуатации | -25...50 | °C |
| IEK_F000584 | Частота включений механ износост в час-гц | 3600 | |
| IEK_F000583 | Мех износостойкость-гц | 15 | млн циклов |
| IEK_F000596 | Время срабатыв при размыкании-цу | 19 | мс |
| EF000040 | Высота | 85.0 | мм |
| EF001126 | Модульное исполнение | Нет | |
| IEK_F000581 | Мощность рассеяния при Ie АС-1-гц | 3.20 | Вт |
| IEK_F000592 | Диапазон напряж отпускания-цу | 0,3...0,6 | |
| EF005474 | Степень защиты - IP | IP20 | |
| EF000049 | Глубина | 92.0 | мм |
| EF001376 | Кол-во вспомогат норм разомкнутых-НО конт | 1 | |
| IEK_F000582 | Типоисполнение электрон реле | РТИ-1322 | |
| IEK_F000608 | Макс кратковременная нагрузка-доп конт вц | 140 | А |
| IEK_F000578 | Макс кратковременная нагрузка-гц | 380 | А |
| IEK_F000585 | Защита от сверхтоков-предохр gG-гц | 63 | А |
| IEK_F000586 | Коммут-ая износос-ть общий ресурс-гц | 2.1 | млн циклов |
| IEK_F000004 | Климатическое исполнение | УХЛ4 | |
| EF006819 | Тип подключения силовой электрич цепи | Винтовое соединение | |
| IEK_F000575 | Номин напряжение изоляции Ui-гц | 690 | В |
| EF000008 | Ширина | 45.0 | мм |
| IEK_F000591 | Диапазон напряж срабатывания-цу | 0,8...1,1 | |
| IEK_F000595 | Время срабатыв при замыкании-цу | 22 | мс |
| IEK_F000588 | Гибкий кабель без наконечника-гц | 10 | мм² |
| IEK_F000605 | Минимальная вкл способность Umin-доп конт вц | 17 | А |
| IEK_F000599 | Мех износоустойчивость-цу | 15.0 | млн ком циклов |
| IEK_F000587 | Частота включений коммутац износост в час-гц | 3600 | |
| IEK_F000577 | Условный тепловой ток Ith при АС-1-гц | 40 | А |
| EF001374 | Кол-во норм разомкнутых-НО силовых конт | 3 | |
| IEK_F000589 | Жесткий кабель без наконечника-гц | 10 | мм² |
| IEK_F000623 | Световая индикациия | Нет | |
| IEK_F000594 | Мощность потреб катушки при удержании Uc-цу | 7.0 | ВА |
| IEK_F000574 | Номин раб напряжение переменного тока Ue-гц | 690 | В |
| IEK_F000576 | Номин импульсное напряжение Uimp-гц | 6 | кВ |
| IEK_F000579 | Условный ток короткого замыкания Inc-гц | 3000 | А |
| IEK_F000607 | Защита от сверхтоков-предохр gG-доп конт вц | 10 | А |
| EF008242 | Тип напряжения управления | Переменный (AC) | |
| IEK_F000603 | Номин напряжение изоляции Ui-доп конт вц | 690 | В |
Характеристики
- class Магнитный пуск-ль или контактор переменного тока
- Время срабатыв при замыкании-цу 22
- Время срабатыв при размыкании-цу 19
- Высота 85.0
- Гарантийный срок, Лет 5
- Гибкий кабель без наконечника-гц 10
- Глубина 92.0
- Диапазон напряж отпускания-цу 0,3...0,6
- Диапазон напряж срабатывания-цу 0,8...1,1
- Жесткий кабель без наконечника-гц 10
- Защита от сверхтоков-предохр gG-гц 63
- Защита от сверхтоков-предохр gG-доп конт вц 10
- Климатическое исполнение УХЛ4
- Кол-во вспомогат норм замкнутых-НЗ конт 1
- Кол-во вспомогат норм разомкнутых-НО конт 1
- Кол-во норм разомкнутых-НО силовых конт 3
- Коммут-ая износос-ть общий ресурс-гц 2.1
- Крутящий момент при затягивании-гц 2.5
- Макс кратковременная нагрузка-гц 380
- Макс кратковременная нагрузка-доп конт вц 140
- Мех износостойкость-гц 15
- Мех износоустойчивость-цу 15.0
- Минимальная вкл способность Umin-доп конт вц 17
- Модульное исполнение Нет
- Мощность потреб катушки при срабатывании Uc-цу 70.0
- Мощность потреб катушки при удержании Uc-цу 7.0
- Мощность рассеяния при Ie АС-1-гц 3.20
- Мощность рассеяния при Ie АС-3-гц 1.25
- Номин импульсное напряжение Uimp-гц 6
- Номин коммутируем мощность при AC-3 400 В 11
- Номин напряж питания цепи управ Us пост тока DC -
- Номин напряжение Un-AC-доп конт вспом цепи 690
- Номин напряжение изоляции Ui-гц 690
- Номин напряжение изоляции Ui-доп конт вц 690
- Номин напряжение питания цепи управ Us AC 50 Гц 36
- Номин раб напряжение переменного тока Ue-гц 690
- Номин рабочий ток Ie при AC-1 400 В 40
- Номин рабочий ток Ie при AC-3 400 В 25
- Световая индикациия Нет
- Срок службы, Лет не менее 15
- Степень защиты - IP IP20
- Температура эксплуатации -25...50
- Тип напряжения управления Переменный (AC)
- Тип подключения силовой электрич цепи Винтовое соединение
- Типоисполнение электрон реле РТИ-1322
- Ток термической стойкости Ith-доп конт вц 10
- Условный тепловой ток Ith при АС-1-гц 40
- Условный ток короткого замыкания Inc-гц 3000
- Частота включений коммутац износост в час-гц 3600
- Частота включений механ износост в час-гц 3600
- Ширина 45.0
В наличии на складе: 253 шт.
3116р.
- На складе: 253
- Код товара: AR-ACC-21-025-036-11
- Артикул: AR-ACC-21-025-036-11
