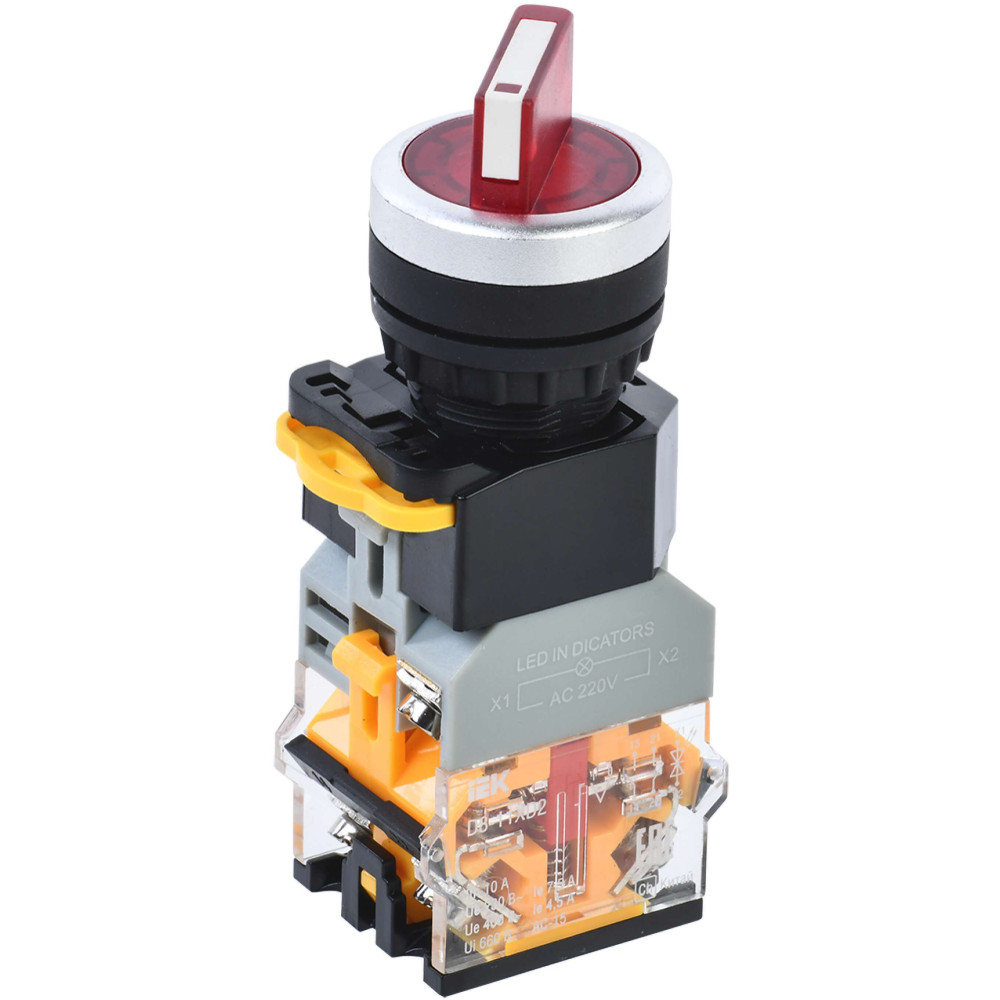

Переключатель D8-11XD2 на 2 положения 1NO+1NC с подсветкой красный IEK

BSW30-11XD2-3-14-2-K04

Описание
Характеристики

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В. Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля.

Аналоги: BSW10-ANC-2-K04, MI-SW60-11XD-3-14-2-K04

Преимущества

Высокая износостойкость.
Быстрое замыкание/размыкание.
Универсальность и широкий ассортимент.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Switch_joystick_passport_5.pdf

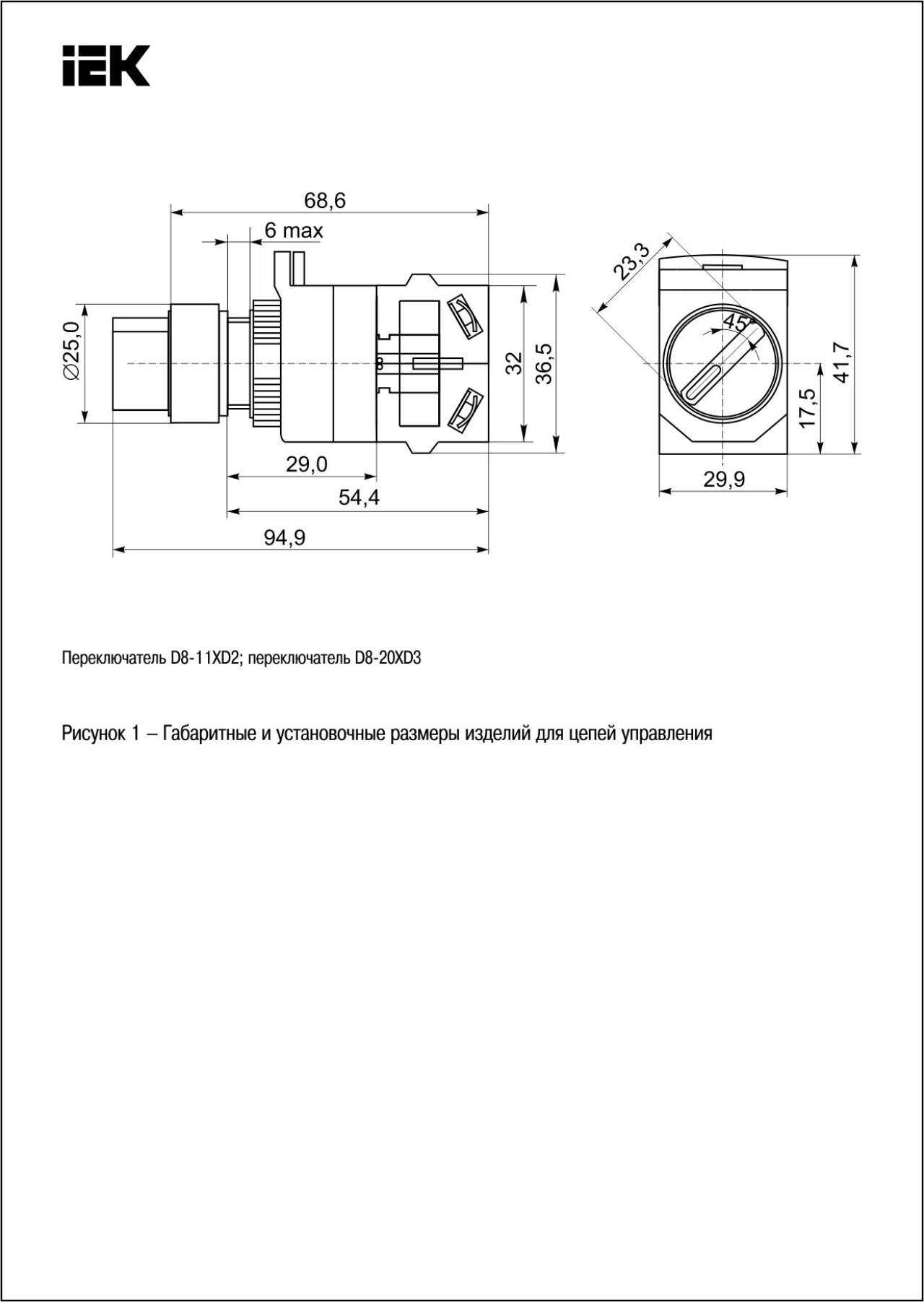

Схемы подключения

Схема подключения

Дополнительные изображения

Класс: Управляющий переключатель (ID: EC002611)

ID	Описание	Значение	Ед. изм.
EF001391	Количество полюсов	1
IEK_F000324	Номин тепловой ток Ith	10	А
EF006976	Тип элемента управления	Короткая поворотная ручка (узкий хват)
EF001376	Кол-во вспомогат норм разомкнутых-НО конт	1
EF001377	Кол-во вспомогат норм замкнутых-НЗ конт	1
EF001416	С нейтральной позицией - ОТКЛ	Да
EF000008	Ширина	29.9	мм
EF002386	Температура эксплуатации	-10...40	°C
EF000007	Цвет	Красный
EF000040	Высота	41.7	мм
EF007264	Подходит для промежуточного монтажа	Да
EF008237	Функции переключателя	Многоступенчатый переключатель
EF007355	Макс допустимое раб напряжение Ue AC	400	В
EF003118	Степень защиты - IP передняя сторона	IP40
EF000231	Кол-во позиций переключения	2
IEK_F000075	Класс защиты от поражения электрическим током	II
EF000134	Подсветка	Светодиодная подсветка
EF002428	С возвратом в нейтральное положение	Нет
IEK_F000345	Фиксация положения переключателя	Да
EF008240	Конструкция прибора	Встраиваемое устройство
EF007317	В сборе в корпусе	Нет
EF001366	Номин напряжение изоляции Ui	660	В
EF007262	Подходит для установки в распредел платы	Да
IEK_F000346	Номин раб напряжение AC контактов	110; 230; 400; 660	В
EF003496	Тип выключателя	Переключатель ВКЛ/ОТКЛ
EF001385	Номин рабочий ток Ie при AC-15 230 В	7,5	А
EF000049	Глубина	94.9	мм
IEK_F000275	Номинальная способность к присоединению	2х2,5	мм²
IEK_F000347	Номин раб напряжение DC контактов	24; 48; 110; 220; 440	В
IEK_F000223	Мех износостойкость	0,6	млн циклов
IEK_F000201	Электр износостойкость	0,3	млн циклов
EF000243	Диаметр отверстия	22.0	мм
IEK_F000343	Степень защиты - IP сторона контактов	IP00
IEK_F000190	Номин рабочий ток Ie при АС-15 400 В	4,5	А
EF006819	Тип подключения силовой электрич цепи	Винтовое соединение
EF001389	Номин продолжительный ток Iu	7.5	А
EF007246	Подходит для монтажа на передней стенке	Да
RF000040	Тип изделия/компонента	Пакетный переключатель

Характеристики

class Управляющий переключатель
В сборе в корпусе Нет
Высота 41.7
Гарантийный срок, Лет 5
Глубина 94.9
Диаметр отверстия 22.0
Класс защиты от поражения электрическим током II
Кол-во вспомогат норм замкнутых-НЗ конт 1
Кол-во вспомогат норм разомкнутых-НО конт 1
Кол-во позиций переключения 2
Количество полюсов 1
Конструкция прибора Встраиваемое устройство
Макс допустимое раб напряжение Ue AC 400
Мех износостойкость 0,6
Номин напряжение изоляции Ui 660
Номин продолжительный ток Iu 7.5
Номин раб напряжение AC контактов 110; 230; 400; 660
Номин раб напряжение DC контактов 24; 48; 110; 220; 440
Номин рабочий ток Ie при AC-15 230 В 7,5
Номин рабочий ток Ie при АС-15 400 В 4,5
Номин тепловой ток Ith 10
Номинальная способность к присоединению 2х2,5
Подсветка Светодиодная подсветка
Подходит для монтажа на передней стенке Да
Подходит для промежуточного монтажа Да
Подходит для установки в распредел платы Да
С возвратом в нейтральное положение Нет
С нейтральной позицией - ОТКЛ Да
Степень защиты - IP передняя сторона IP40
Степень защиты - IP сторона контактов IP00
Температура эксплуатации -10...40
Тип выключателя Переключатель ВКЛ/ОТКЛ
Тип изделия/компонента Пакетный переключатель
Тип подключения силовой электрич цепи Винтовое соединение
Тип элемента управления Короткая поворотная ручка (узкий хват)
Фиксация положения переключателя Да
Функции переключателя Многоступенчатый переключатель
Цвет Красный
Ширина 29.9
Электр износостойкость 0,3

В наличии на складе: 1255 шт.

160р.

На складе: 1255
Код товара: BSW30-11XD2-3-14-2-K04
Артикул: BSW30-11XD2-3-14-2-K04
