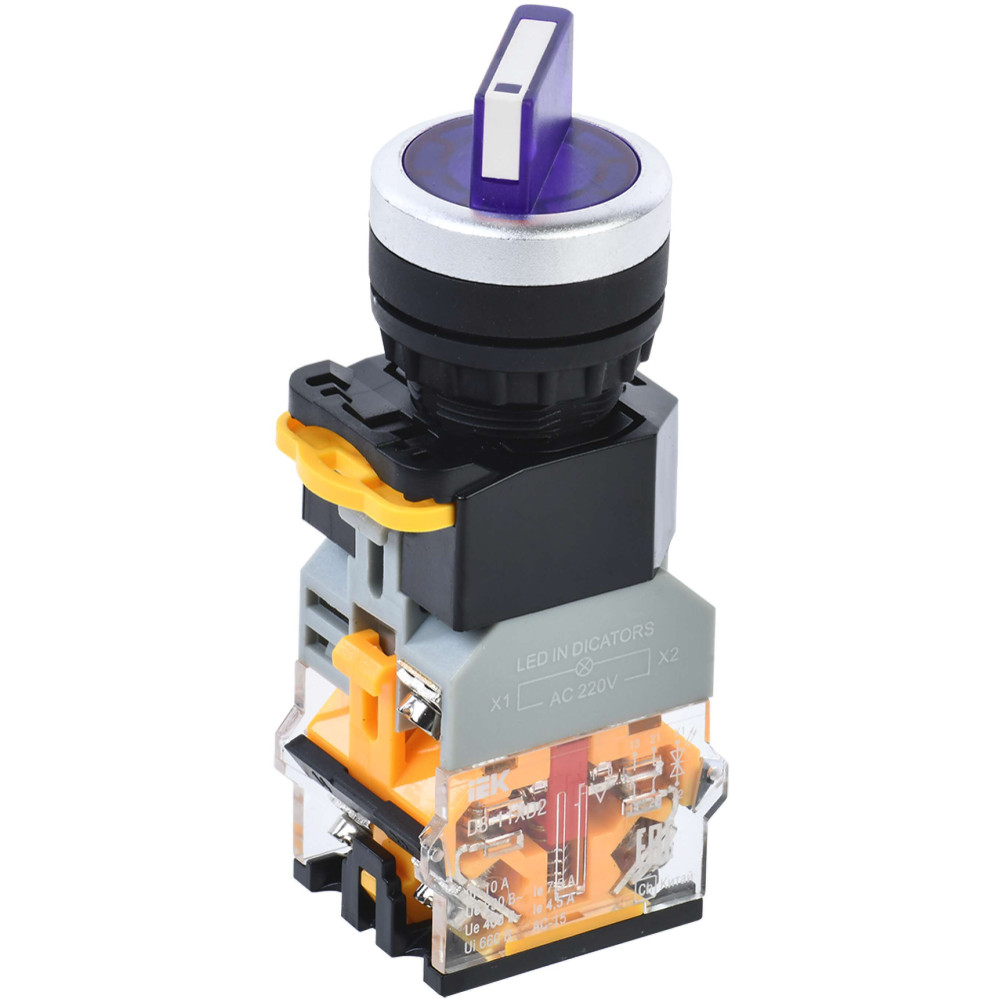

Переключатель D8-11XD2 на 2 положения 1NO+1NC с подсветкой синий IEK

BSW30-11XD2-3-14-2-K07

Описание
Характеристики

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В. Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля.

Аналоги: MI-SW60-11XD-3-14-2-K07

Преимущества

Высокая износостойкость.
Быстрое замыкание/размыкание.
Универсальность и широкий ассортимент.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Switch_joystick_passport_5.pdf

Схемы подключения

Схема подключения

Дополнительные изображения

Класс: Управляющий переключатель (ID: EC002611)

ID	Описание	Значение	Ед. изм.
EF001391	Количество полюсов	1
IEK_F000324	Номин тепловой ток Ith	10	А
EF006976	Тип элемента управления	Короткая поворотная ручка (узкий хват)
EF001376	Кол-во вспомогат норм разомкнутых-НО конт	1
EF001377	Кол-во вспомогат норм замкнутых-НЗ конт	1
EF001416	С нейтральной позицией - ОТКЛ	Да
EF003496	Тип выключателя	Переключатель ВКЛ/ОТКЛ
EF007355	Макс допустимое раб напряжение Ue AC	400	В
EF002386	Температура эксплуатации	-10...40	°C
EF000049	Глубина	94.9	мм
EF007262	Подходит для установки в распредел платы	Да
EF007317	В сборе в корпусе	Нет
EF000007	Цвет	Синий/голубой
EF008240	Конструкция прибора	Встраиваемое устройство
IEK_F000223	Мех износостойкость	0,6	млн циклов
IEK_F000275	Номинальная способность к присоединению	2х2,5	мм²
IEK_F000346	Номин раб напряжение AC контактов	110; 230; 400; 660	В
IEK_F000343	Степень защиты - IP сторона контактов	IP00
IEK_F000201	Электр износостойкость	0,3	млн циклов
EF007246	Подходит для монтажа на передней стенке	Да
EF007264	Подходит для промежуточного монтажа	Да
IEK_F000075	Класс защиты от поражения электрическим током	II
EF000008	Ширина	29.9	мм
EF003118	Степень защиты - IP передняя сторона	IP40
EF000243	Диаметр отверстия	22.0	мм
RF000040	Тип изделия/компонента	Пакетный переключатель
EF001389	Номин продолжительный ток Iu	7.5	А
EF001366	Номин напряжение изоляции Ui	660	В
IEK_F000347	Номин раб напряжение DC контактов	24; 48; 110; 220; 440	В
EF000134	Подсветка	Светодиодная подсветка
EF000231	Кол-во позиций переключения	2
IEK_F000345	Фиксация положения переключателя	Да
EF008237	Функции переключателя	Многоступенчатый переключатель
EF000040	Высота	41.7	мм
EF002428	С возвратом в нейтральное положение	Нет
EF006819	Тип подключения силовой электрич цепи	Винтовое соединение
IEK_F000190	Номин рабочий ток Ie при АС-15 400 В	4,5	А
EF001385	Номин рабочий ток Ie при AC-15 230 В	7,5	А

Характеристики

class Управляющий переключатель
В сборе в корпусе Нет
Высота 41.7
Гарантийный срок, Лет 5
Глубина 94.9
Диаметр отверстия 22.0
Класс защиты от поражения электрическим током II
Кол-во вспомогат норм замкнутых-НЗ конт 1
Кол-во вспомогат норм разомкнутых-НО конт 1
Кол-во позиций переключения 2
Количество полюсов 1
Конструкция прибора Встраиваемое устройство
Макс допустимое раб напряжение Ue AC 400
Мех износостойкость 0,6
Номин напряжение изоляции Ui 660
Номин продолжительный ток Iu 7.5
Номин раб напряжение AC контактов 110; 230; 400; 660
Номин раб напряжение DC контактов 24; 48; 110; 220; 440
Номин рабочий ток Ie при AC-15 230 В 7,5
Номин рабочий ток Ie при АС-15 400 В 4,5
Номин тепловой ток Ith 10
Номинальная способность к присоединению 2х2,5
Подсветка Светодиодная подсветка
Подходит для монтажа на передней стенке Да
Подходит для промежуточного монтажа Да
Подходит для установки в распредел платы Да
С возвратом в нейтральное положение Нет
С нейтральной позицией - ОТКЛ Да
Степень защиты - IP передняя сторона IP40
Степень защиты - IP сторона контактов IP00
Температура эксплуатации -10...40
Тип выключателя Переключатель ВКЛ/ОТКЛ
Тип изделия/компонента Пакетный переключатель
Тип подключения силовой электрич цепи Винтовое соединение
Тип элемента управления Короткая поворотная ручка (узкий хват)
Фиксация положения переключателя Да
Функции переключателя Многоступенчатый переключатель
Цвет Синий/голубой
Ширина 29.9
Электр износостойкость 0,3

В наличии на складе: 360 шт.

791р.

На складе: 360
Код товара: BSW30-11XD2-3-14-2-K07
Артикул: BSW30-11XD2-3-14-2-K07
