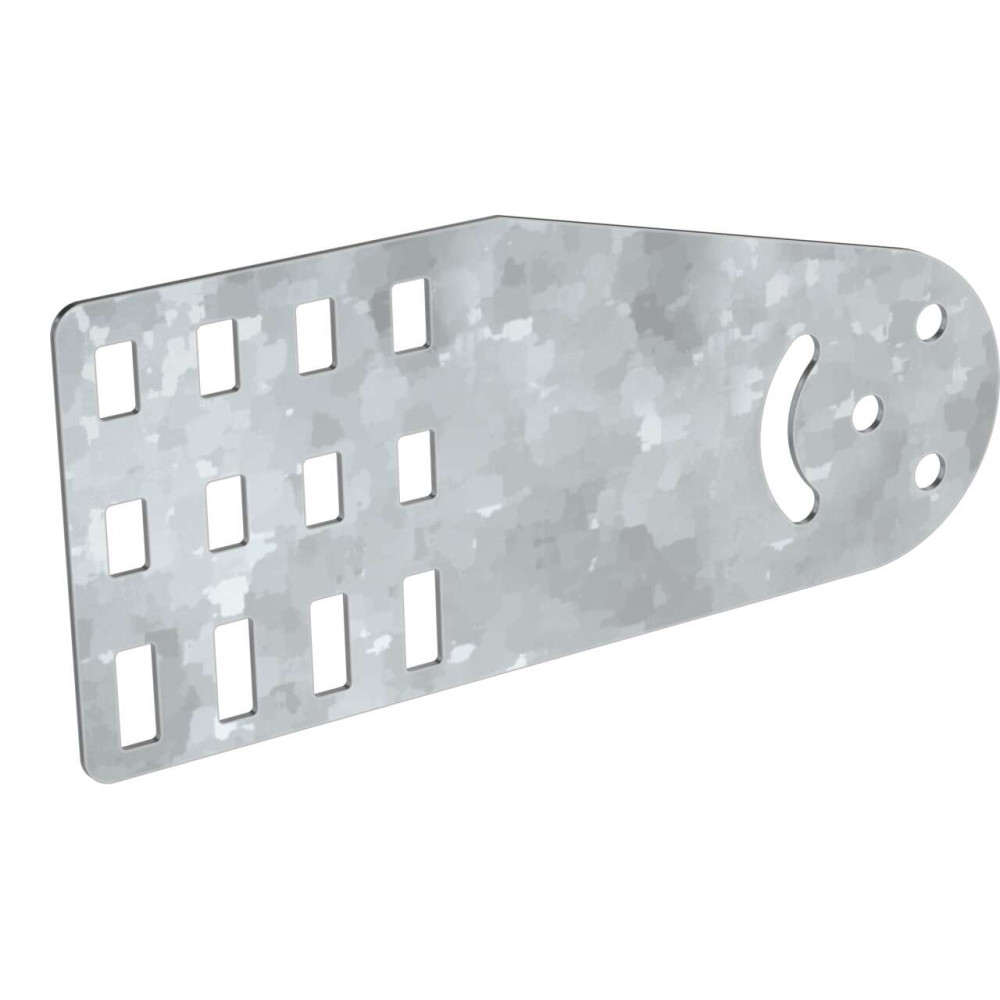

ОформитьПластина шарнирная h=100мм HDZ IEK
CLM51D-PSH-100-HDZ
Пластина шарнирного соединения применяется для изменения направления кабельной трассы в вертикальной плоскости под произвольным углом.
Преимущества
- Возможность фиксации угла поворота во время монтажа за счет наличия перфорации типа "улыбка". Повышенный БРН и высокая срезающая нагрузка за счет увеличенного количества винтов.
Документация
Сертификаты
- Отказное письмо 123-ФЗ
275эп-14-2-7.pdf - Отказное письмо 043
304эп-14-2-7 от 29.12.2025.pdf - Отказное письмо ФЗ-123
303эп-14-2-7.pdf - Отрицательное решение
4967 от 07.04.2023.pdf - Отказное письмо 123-ФЗ
303эп-14-2-7 от 29.12.2025.pdf - Сертификат добровольный
РОСС RU.МЛ10.Н07432.pdf - Отказное письмо 043
274эп-14-2-7.pdf
Паспорта и РЭ
Дополнительные изображения
Класс: Соединитель для кабельного лотка (ID: EC002413)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF000010 | Модель или исполнение | Соединитель универсальный (угловой/продольный) | |
| EF000008 | Ширина | 80 | мм |
| EF001438 | Длина | 185 | мм |
| EF000139 | Защитное покрытие поверхности | Покрытие методом горячего погружения | |
| EF000007 | Цвет | Серый | |
| EF008339 | Подходит для лотка шириной | 50...600 | мм |
| EF000167 | Вес | 0,16 | кг |
| EF006392 | Горизонт-поворотный или шарнирный | Нет | |
| EF002169 | Материал | Сталь | |
| EF008326 | Монтажная температура | -50...40 | °C |
| EF006393 | Вертикал-поворотный или шарнирный | Да | |
| EF007806 | Подходит для обеспеч целостности цепи | Да | |
| EF006391 | Подходит для лотка высотой | 100 | мм |
| EF005165 | Подходит для лестничного лотка | Нет | |
| IEK_F000179 | Толщина металла | 1,5 | мм |
| EF000116 | Номер цвета RAL | 7047 | |
| EF000040 | Высота | 100 | мм |
| EF001257 | Вид или марка материала | Сталь черная | |
| EF005166 | Подходит для кабель-канала | Нет | |
| EF006388 | Нержавеющая сталь травлёная | Нет | |
| EF005164 | Подходит для проволоки проволочного лотка | - | мм |
| IEK_F001091 | Толщина цинкового покрытия | 55 | мкм |
| EF000064 | Тип соединения | Винтовой разъем | |
| IEK_F001102 | Класс стойкости к коррозии | 6 | |
| EF005163 | Подходит для проволочного лотка | Нет | |
| EF002386 | Температура эксплуатации | -50...40 | °C |
Характеристики
- class Соединитель для кабельного лотка
- Вертикал-поворотный или шарнирный Да
- Вес 0,16
- Вид или марка материала Сталь черная
- Высота 100
- Гарантийный срок, Лет 3
- Горизонт-поворотный или шарнирный Нет
- Длина 185
- Защитное покрытие поверхности Покрытие методом горячего погружения
- Класс стойкости к коррозии 6
- Материал Сталь
- Модель или исполнение Соединитель универсальный (угловой/продольный)
- Монтажная температура -50...40
- Нержавеющая сталь травлёная Нет
- Номер цвета RAL 7047
- Подходит для кабель-канала Нет
- Подходит для лестничного лотка Нет
- Подходит для лотка высотой 100
- Подходит для лотка шириной 50...600
- Подходит для обеспеч целостности цепи Да
- Подходит для проволоки проволочного лотка -
- Подходит для проволочного лотка Нет
- Тип соединения Винтовой разъем
- Толщина металла 1,5
- Толщина цинкового покрытия 55
- Цвет Светло-серый
- Ширина 80
В наличии на складе: Ожидается поступление
550р.
- Ожидается поступление
- Код товара: CLM51D-PSH-100-HDZ
- Артикул: CLM51D-PSH-100-HDZ
Отзывы (0)
Войдите или зарегистрируйтесь чтобы оставить отзыв
Рекомендуемые товары
Ожидается поступление Крестовина плавная (тип Г01) ESCA 100х100мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
4130р.
Ожидается поступление Крестовина плавная (тип Г01) ESCA 100х150мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
4610р.
Ожидается поступление Крестовина плавная (тип Г01) ESCA 100х200мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
4770р.
Ожидается поступление Крестовина плавная (тип Г01) ESCA 100х300мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
5870р.
Ожидается поступление Крестовина плавная (тип Г01) ESCA 100х400мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
7630р.
Ожидается поступление Крестовина плавная (тип Г01) ESCA 100х500мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
8580р.
Ожидается поступление Крестовина плавная (тип Г01) ESCA 100х600мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
13720р.
Ожидается поступление ESCA Лоток неперфорированный 100х100х3000-1,0 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2680р.
Ожидается поступление ESCA Лоток неперфорированный 100х100х3000-1,2 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2830р.
Ожидается поступление ESCA Лоток неперфорированный 100х100х2000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2440р.
Ожидается поступление ESCA Лоток неперфорированный 100х100х3000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2440р.
Ожидается поступление ESCA Лоток неперфорированный 100х150х3000-1,0 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3080р.
Ожидается поступление ESCA Лоток неперфорированный 100х150х3000-1,2 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3250р.
Ожидается поступление ESCA Лоток неперфорированный 100х150х2000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2800р.
Ожидается поступление ESCA Лоток неперфорированный 100х150х3000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2800р.
Ожидается поступление ESCA Лоток неперфорированный 100х200х3000-1,0 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3420р.
Ожидается поступление ESCA Лоток неперфорированный 100х200х3000-1,2 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3600р.
Ожидается поступление ESCA Лоток неперфорированный 100х200х2000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3110р.
Ожидается поступление ESCA Лоток неперфорированный 100х200х3000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3110р.
Ожидается поступление ESCA Лоток неперфорированный 100х300х3000-1,2 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
4850р.
Ожидается поступление ESCA Лоток неперфорированный 100х300х2000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
4180р.
Ожидается поступление ESCA Лоток неперфорированный 100х300х3000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
4600р.
Ожидается поступление ESCA Лоток неперфорированный 100х400х3000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
6060р.
Ожидается поступление ESCA Лоток неперфорированный 100х500х2000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
6820р.
Ожидается поступление ESCA Лоток неперфорированный 100х600х2000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
8880р.
Ожидается поступление ESCA Лоток неперфорированный 100х600х3000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
8880р.
Ожидается поступление ESCA Лоток перфорированный 100х100х3000-1,0 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2680р.
На складе ESCA Лоток перфорированный 100х100х3000-1,2 HDZ IEK
В наличии на складе: 72 шт.
Цена
2830р.
Ожидается поступление ESCA Лоток перфорированный 100х100х2000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2440р.
Ожидается поступление ESCA Лоток перфорированный 100х100х3000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2440р.
Ожидается поступление ESCA Лоток перфорированный 100х150х3000-1,0 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3080р.
Ожидается поступление ESCA Лоток перфорированный 100х150х3000-1,2 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3250р.
Ожидается поступление ESCA Лоток перфорированный 100х150х2000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2800р.
Ожидается поступление ESCA Лоток перфорированный 100х150х3000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2800р.
На складе ESCA Лоток перфорированный 100х200х3000-1,0 HDZ IEK
В наличии на складе: 39 шт.
Цена
3420р.
Ожидается поступление ESCA Лоток перфорированный 100х200х3000-1,2 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3600р.
Ожидается поступление ESCA Лоток перфорированный 100х200х2000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3110р.
Ожидается поступление ESCA Лоток перфорированный 100х200х3000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3110р.
На складе ESCA Лоток перфорированный 100х300х3000-1,2 HDZ IEK
В наличии на складе: 6 шт.
Цена
4850р.
Ожидается поступление ESCA Лоток перфорированный 100х300х2000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
4180р.
Ожидается поступление ESCA Лоток перфорированный 100х400х2000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
6060р.
Ожидается поступление ESCA Лоток перфорированный 100х400х3000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
6060р.
Ожидается поступление ESCA Лоток перфорированный 100х500х2000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
6820р.
Ожидается поступление ESCA Лоток перфорированный 100х500х3000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
6820р.
Ожидается поступление ESCA Лоток перфорированный 100х600х2000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
8880р.
Ожидается поступление ESCA Лоток перфорированный 100х600х3000 HDZ IEK
В наличии на складе: Ожидается поступление
Цена
8880р.
Ожидается поступление Отвод Т-образный плавный (тип Г01) ESCA 100х100мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2860р.
На складе Отвод Т-образный плавный (тип Г01) ESCA 100х150мм HDZ IEK
В наличии на складе: 3 шт.
Цена
3200р.
Ожидается поступление Отвод Т-образный плавный (тип Г01) ESCA 100х200мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3700р.
Ожидается поступление Отвод Т-образный плавный (тип Г01) ESCA 100х300мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
4320р.

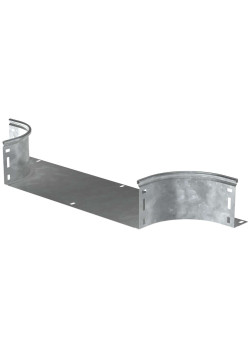

Ожидается поступление ESCA Отвод Т-образный плавный тип Г01 100х400мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
4830р.
Ожидается поступление Отвод Т-образный плавный (тип Г01) ESCA 100х500мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
5270р.
Ожидается поступление Отвод Т-образный плавный (тип Г01) ESCA 100х600мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
8480р.
Ожидается поступление Поворот плавный 45град (тип Г01) ESCA 100х100мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
1860р.
Ожидается поступление Поворот плавный 45град (тип Г01) ESCA 100х150мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2210р.
Ожидается поступление Поворот плавный 45град (тип Г01) ESCA 100х200мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2530р.
Ожидается поступление Поворот плавный 45град (тип Г01) ESCA 100х300мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3640р.
Ожидается поступление Поворот плавный 45град (тип Г01) ESCA 100х400мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
5120р.
Ожидается поступление ESCA Поворот плавный 45град тип Г01 100х500мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
6100р.
Ожидается поступление Поворот плавный 45град (тип Г01) ESCA 100х600мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
9740р.
На складе Поворот плавный 90град (тип Г01) ESCA 100х100мм HDZ IEK
В наличии на складе: 10 шт.
Цена
1840р.
Ожидается поступление Поворот плавный 90град (тип Г01) ESCA 100х150мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2420р.
Ожидается поступление Поворот плавный 90град (тип Г01) ESCA 100х200мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2710р.
Ожидается поступление Поворот плавный 90град (тип Г01) ESCA 100х300мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3860р.
Ожидается поступление ESCA Поворот плавный 90град тип Г01 100х400мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
5590р.
Ожидается поступление ESCA Поворот плавный 90град тип Г01 100х500мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
7380р.
Ожидается поступление Поворот плавный 90град (тип Г01) ESCA 100х600мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
10750р.
Ожидается поступление ESCA Поворот плавный 45град тип В20 100х100мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2060р.
Ожидается поступление ESCA Поворот плавный 45град тип В20 100х150мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2270р.
Ожидается поступление ESCA Поворот плавный 45град тип В20 100х200мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2730р.
Ожидается поступление ESCA Поворот плавный 45град тип В20 100х300мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3420р.
Ожидается поступление ESCA Поворот плавный 45град тип В20 100х400мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3930р.
Ожидается поступление ESCA Поворот плавный 45град тип В20 100х500мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
4540р.
На складе ESCA Поворот плавный 45град тип В20 100х600мм HDZ IEK
В наличии на складе: 1 шт.
Цена
5160р.
Ожидается поступление Поворот плавный 90град вертикальный внешний (тип В20) ESCA 100х100мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2240р.
Ожидается поступление Поворот плавный 90град вертикальный внешний (тип В20) ESCA 100х150мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2660р.
Ожидается поступление ESCA Поворот плавный 90град тип В20 100х200мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3070р.
Ожидается поступление Поворот плавный 90град вертикальный внешний (тип В20) ESCA 100х300мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
4080р.
Ожидается поступление Поворот плавный 90град вертикальный внешний (тип В20) ESCA 100х400мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
4630р.
Ожидается поступление ESCA Поворот плавный 90град тип В20 100х500мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
5450р.
Ожидается поступление Поворот плавный 90град вертикальный внешний (тип В20) ESCA 100х600мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
6560р.
Ожидается поступление ESCA Поворот плавный 45град тип В10 100х100мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2050р.
Ожидается поступление ESCA Поворот плавный 45град тип В10 100х150мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2270р.
Ожидается поступление ESCA Поворот плавный 45град тип В10 100х200мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2730р.
Ожидается поступление ESCA Поворот плавный 45град тип В10 100х300мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3420р.
Ожидается поступление ESCA Поворот плавный 45град тип В10 100х400мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3930р.
Ожидается поступление ESCA Поворот плавный 45град тип В10 100х500мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
4740р.
На складе ESCA Поворот плавный 45град тип В10 100х600мм HDZ IEK
В наличии на складе: 1 шт.
Цена
5900р.
Ожидается поступление Поворот плавный 90град вертикальный внутренний (тип В10) ESCA 100х100мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2190р.
Ожидается поступление Поворот плавный 90град вертикальный внутренний (тип В10) ESCA 100х150мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
2600р.
Ожидается поступление Поворот плавный 90град вертикальный внутренний (тип В10) ESCA 100х200мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3010р.
Ожидается поступление Поворот плавный 90град вертикальный внутренний (тип В10) ESCA 100х300мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3990р.
Ожидается поступление Поворот плавный 90град вертикальный внутренний (тип В10) ESCA 100х400мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
4520р.
Ожидается поступление Поворот плавный 90град вертикальный внутренний (тип В10) ESCA 100х500мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
5320р.
Ожидается поступление Поворот плавный 90град вертикальный внутренний (тип В10) ESCA 100х600мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
7130р.
На складе Разветвитель Т-образный плавный (тип Г01) ESCA 100х100мм HDZ IEK
В наличии на складе: 38 шт.
Цена
3030р.
Ожидается поступление Разветвитель Т-образный плавный (тип Г01) ESCA 100х150мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3400р.
Ожидается поступление Разветвитель Т-образный плавный (тип Г01) ESCA 100х200мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
3940р.
Ожидается поступление Разветвитель Т-образный плавный (тип Г01) ESCA 100х300мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
5300р.
Ожидается поступление ESCA Разветвитель Т-образный плавный тип Г01 100х400мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
7210р.
Ожидается поступление ESCA Разветвитель Т-образный плавный тип Г01 100х500мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
7850р.
Ожидается поступление Разветвитель Т-образный плавный (тип Г01) ESCA 100х600мм HDZ IEK
В наличии на складе: Ожидается поступление
Цена
12840р.
Спецпредложение для партнеров: Скидка от 10% до 30%
Запрос проектных цен на комплектацию строительных объектов и щитового оборудования.
У вас есть готовая спецификация, смета или перечень оборудования для крупного объекта?
Получите индивидуальные условия и оптимизируйте бюджет строительства с выгодой до 30% от розничного прайса.
Почему выгодно работать с нами по проекту
%
Максимальная скидка
Мы защищаем проект у производителя и даем вам лучшие условия (от 10% до 30% в зависимости от объема).
ALL
Все бренды в одном счете
Комплектуем объект «под ключ»: IEK, ARMAT, GENERICA, LEDEL, FEREKS, ITK и другие линейки.
✔
Экспертиза
Наши инженеры бесплатно проверят спецификацию на ошибки и предложат оптимальные замены или аналоги.
🚚
Логистика
Оперативная комплектация и отгрузка продукции по всей России. Участие в тендерах.
Основные линейки оборудования для проектов
Мы предлагаем полный спектр продукции IEK GROUP и партнерских брендов. Переходите в разделы для ознакомления с ассортиментом:
Как получить проектную скидку?
1
Пришлите список
Отправьте спецификацию или проект на почту info@iek-snab.ru
Отправьте спецификацию или проект на почту info@iek-snab.ru
2
Укажите объект
Напишите название объекта и плановые сроки закупки для защиты проекта.
Напишите название объекта и плановые сроки закупки для защиты проекта.
3
Получите КП
Мы вышлем коммерческое предложение с проектными ценами.
Мы вышлем коммерческое предложение с проектными ценами.
Остались вопросы?
Наши менеджеры готовы проконсультировать вас прямо сейчас.
Адрес: 117449, г. Москва, ул. Карьер, 2А строение 1, офис 307
Специализированные поставки для организаций: оплата только по безналу с НДС. Отгружаем продукцию с доставкой до вашего адреса в любом регионе РФ
