ESCA 3 Поворот вертикальный внешний 90град 100х300-0,6 IEK

Name: ESCA 3 Поворот вертикальный внешний 90град 100х300-0,6 IEK
Brand: ESCA
SKU: ES3-PV-90-100-300-06
Price: 1057.00 RUB
Availability: InStock

ES3-PV-90-100-300-06

Описание
Характеристики

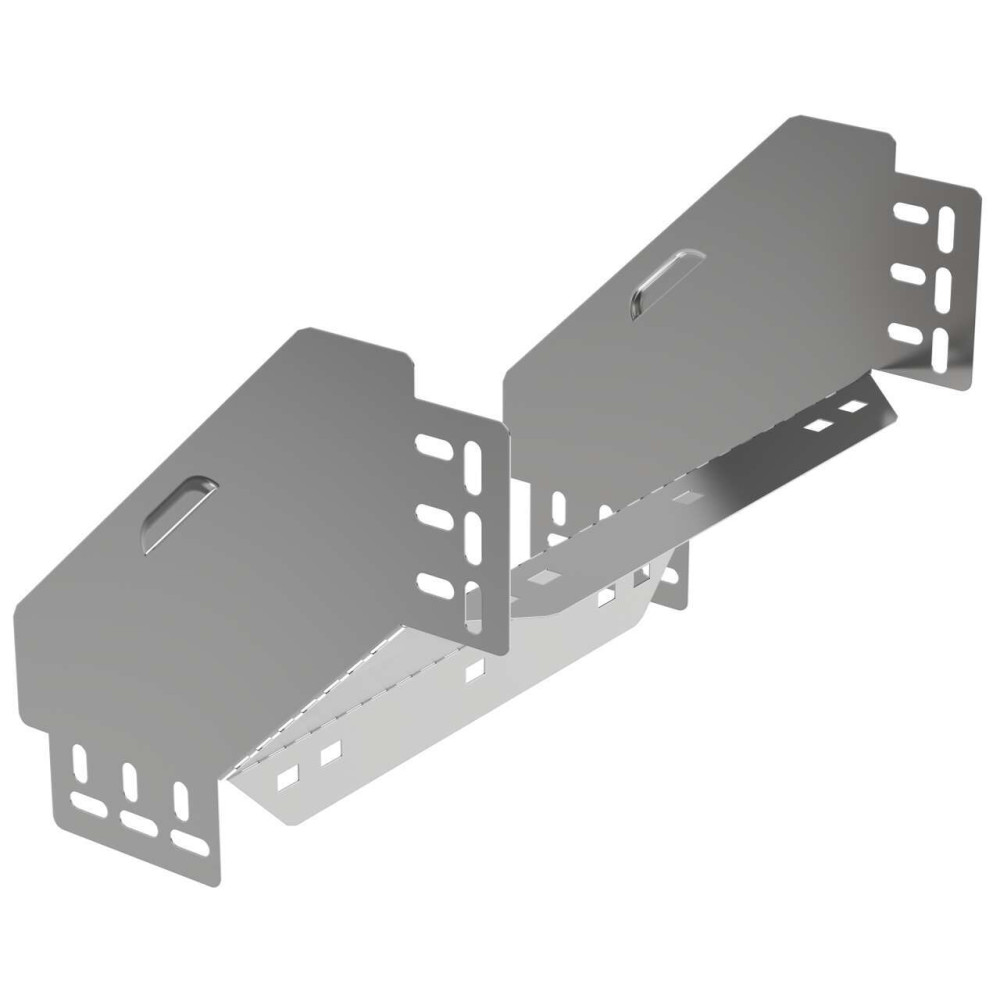

Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).

Аналоги: CLP1N-100-300-M-HDZ, CPV41-0-90-100-300

Преимущества

Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
Компактная упаковка: поставляется в плоском виде.

Документация

Сертификаты

Паспорта и РЭ

Дополнительные изображения


Класс: Поворот кабельного лотка (ID: EC002400)

ID	Описание	Значение	Ед. изм.
EF004820	Ширина кабельного лотка	300	мм
EF000040	Высота	100	мм
EF000116	Номер цвета RAL	7047
EF000007	Цвет	Светло-серый
EF004822	Высота кабельного лотка	100	мм
EF004545	Перфорация в основании для монтажа	Нет
EF000008	Ширина	300	мм
IEK_F000004	Климатическое исполнение	У2, ХЛ2, УХЛ2, ОМ2
EF001438	Длина	299	мм
EF000139	Защитное покрытие поверхности	Оцинковка по методу Сендзимира
EF000010	Модель или исполнение	Интегрированный разъем
EF001063	Ширина ответвления	300	мм
EF007806	Подходит для обеспеч целостности цепи	Нет
EF006397	Исполнение для больших расст-усиленный	Нет
IEK_F001091	Толщина цинкового покрытия	10	мкм
EF001058	Отклонение - угол	90
EF001122	Перфорированная боковая стенка	Нет
EF000167	Вес	0,5	кг
EF001257	Вид или марка материала	Прочее
IEK_F001102	Класс стойкости к коррозии	2
EF008326	Монтажная температура	-50...40	°C
EF005474	Степень защиты - IP	IP00
IEK_F000179	Толщина металла	0.6	мм
EF005210	Изменение направления	Вертикально ниспадающий (внешний)
EF002169	Материал	Сталь
EF002386	Температура эксплуатации	-50...40	°C

Характеристики

class Поворот кабельного лотка
Вес 0,5
Вид или марка материала Прочее
Высота 100
Высота кабельного лотка 100
Гарантийный срок, Лет 3
Длина 299
Защитное покрытие поверхности Оцинковка по методу Сендзимира
Изменение направления Вертикально ниспадающий (внешний)
Исполнение для больших расст-усиленный Нет
Класс стойкости к коррозии 2
Климатическое исполнение У2, ХЛ2, УХЛ2, ОМ2
Материал Сталь
Модель или исполнение Интегрированный разъем
Монтажная температура -50...40
Номер цвета RAL 7047
Отклонение - угол 90
Перфорация в основании для монтажа Нет
Перфорированная боковая стенка Нет
Подходит для обеспеч целостности цепи Нет
Степень защиты - IP IP00
Температура эксплуатации -50...40
Толщина металла 0.6
Толщина цинкового покрытия 10
Цвет Светло-серый
Ширина 300
Ширина кабельного лотка 300
Ширина ответвления 300

В наличии на складе: 40 шт.

1057р.

На складе: 40
Код товара: ES3-PV-90-100-300-06
Артикул: ES3-PV-90-100-300-06
