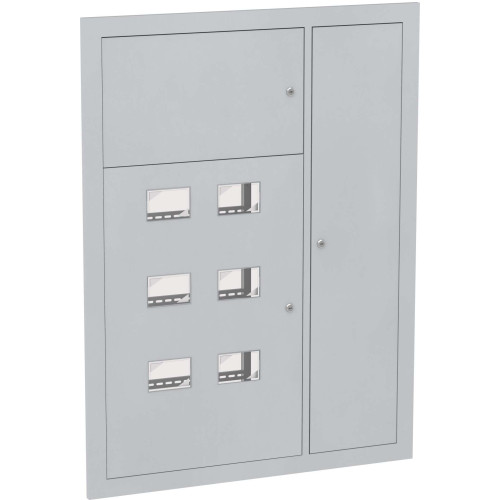

Корпус металлический ЩЭ-6-1270 36 УХЛ3 IP31 IEK

MKM42-06-1270-31

Описание
Характеристики

Используется для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из трех отсеков: вводно-учетного, распределительного, отсека слаботочного оборудования. В вводно-учетном и распределительном отсеках в корпусах ЩЭ-Х-1 размещены перфорированные планки для крепления счетчиков (по количеству квартир), в корпусах ЩЭ-Х-6 установлена съемная монтажная панель. В вводно-учетном и распределительном отсеках размещены перфорированные планки для крепления счетчиков (по количеству квартир). Предусмотрена возможность установки в этом же отсеке аппарата отключения магистральной линии. В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п.

Аналоги: MKM42-06-31

Преимущества

Повышенная антикоррозийная стойкость.
Высококачественное наружное покрытие.
Высокая технологичность и простота сборки.
Удобство монтажа.
Высокий уровень электробезопасности.
Сертификат соответствия.

Особенности конструкции

Каждый из отсеков закрывается отдельной дверцей. Секреты ключей для разных отсеков не совпадают.

Количество модулей на квартиру до 7 модулей в ЩЭ-Х-1270 на 5 и 6 квартир.

Возможность установки щита после прокладки магистральной линии.

Возможность навесного исполнения при использовании дополнительного кожуха.

Возможность пломбировки учетного отсека.

Дверца вводно-учетного отсека имеет застекленные окна для снятия показаний счетчика.

Съемная монтажная рама позволяет без дополнительных переходников установить любые типы однофазных или трехфазных счетчиков.

Комплект поставки

Корпус - 1 шт.
Панель - 1 шт.
Планка - 6 шт.
Планка короткая - 4 шт.
Планка горизонтальная - 2 шт.
Планка вертикальная правая / левая - 1 / 1 шт.
Держатель - 1 шт.
Изолятор - 6 шт.
Кронштейн правый / левый - 2 / 2 шт.
Рейка под шину PEN - 1 шт.
Т-образная направляющая ТН35-7,5 (ГОСТ IEC 60715) L=90мм - 1 шт.
Т-образная направляющая ТН35-7,5 (ГОСТ IEC 60715) L=43,5мм - 6 шт.
Т-образная направляющая ТН35-7,5 (ГОСТ IEC 60715) L=440мм - 2 шт.
Сжим У-733М - 5 шт.
Табличка маркировочная - 3,5 шт.
Метизы.
Знак "Острожно! Электрическое напряжение" - 2 шт.
Знак "Заземление" - 2 шт.
Инструкция по сборке - 1 экз.
Паспорт - 1 экз.

Документация

Сертификаты

Паспорта и РЭ

Информационные материалы

Презентация
Prezent_04.02.04_Korpusa_metallicheskie_etajnie_i_URM.pdf

Дополнительные изображения

Модели для проектировщиков

Класс: Распределительный шкаф пустой (ID: EC000261)

ID	Описание	Значение	Ед. изм.
EF000049	Глубина	155	мм
EF000116	Номер цвета RAL	7035
EF000118	С монтажной платой	Да
EF000040	Высота	1275	мм
EF000008	Ширина	960	мм
EF000007	Цвет	Серый
EF000122	Кол-во дверей шкафа	3
EF000167	Вес	23.1	кг
EF005474	Степень защиты - IP	IP31
EF002169	Материал	Сталь
EF001089	С стеклянной дверью	Нет
EF003973	Возможность настенного монтажа	Да
IEK_F000004	Климатическое исполнение	УХЛ3
EF005774	Подходит для уличной установки	Нет
EF002386	Температура эксплуатации	-60...40	°C
EF006951	Поверхностный монтаж	Да
EF006169	Возможность состыковки друг с другом	Нет
IEK_F000179	Толщина металла	1	мм
EF006569	Тип поверхности	Порошковая окраска
IEK_F000169	Угол открытия двери	105	°
EF007536	Встроен в стену	Да
EF006314	Возможность настенного монтажа	Да
EF009581	Возможность напольного монтажа	Нет
EF001670	Возможность напольного монтажа	Нет
EF007616	Количество модулей	40
IEK_F000166	Фактура поверхности	Шагрень

Характеристики

class Распределительный шкаф пустой
Вес 23.1
Возможность напольного монтажа Нет,Нет
Возможность настенного монтажа Да,Да
Возможность состыковки друг с другом Нет
Встроен в стену Да
Высота 1275
Гарантийный срок, Лет 3
Глубина 155
Климатическое исполнение УХЛ3
Кол-во дверей шкафа 3
Количество модулей 40
Материал Сталь
Номер цвета RAL 7035
Поверхностный монтаж Да
Подходит для уличной установки Нет
С монтажной платой Да
С стеклянной дверью Нет
Степень защиты - IP IP31
Температура эксплуатации -60...40
Тип поверхности Порошковая окраска
Толщина металла 1
Угол открытия двери 105
Фактура поверхности Шагрень
Цвет Серый
Ширина 960
