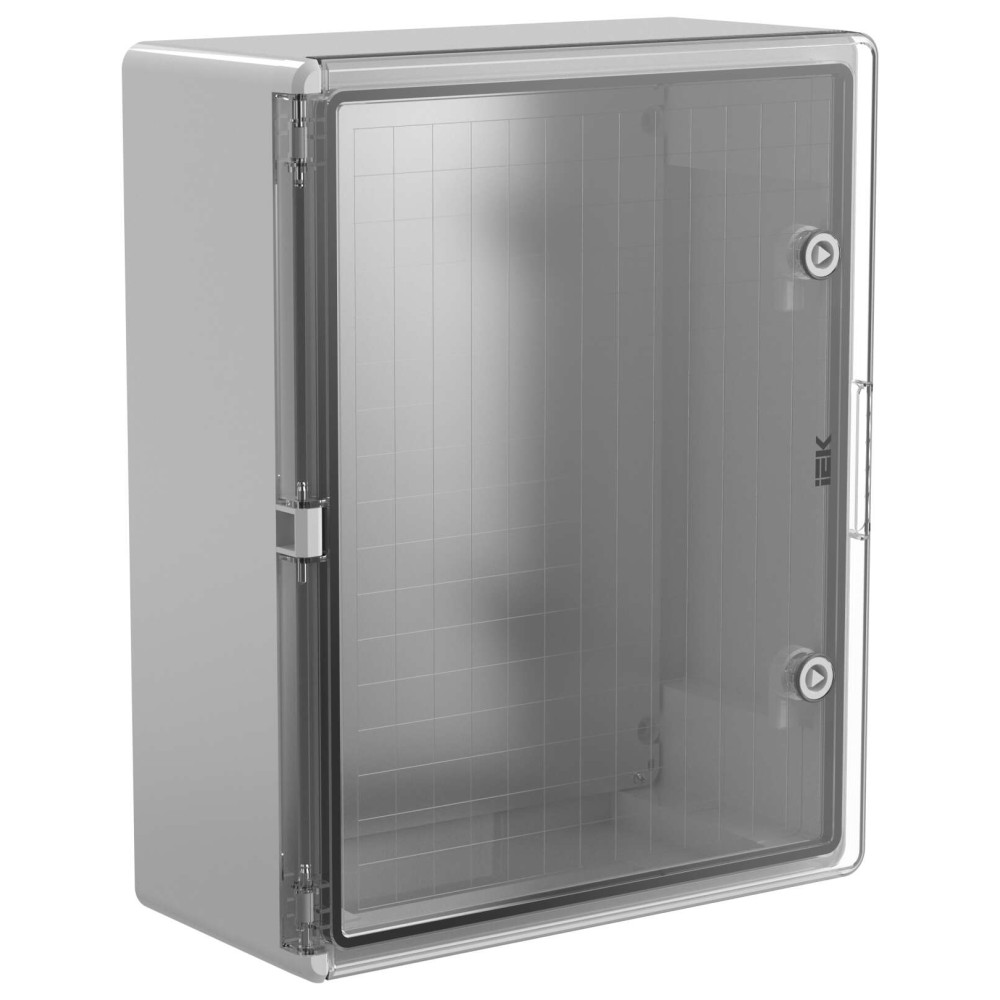

Корпус пластиковый ЩМПп 500х400х180мм прозрачная дверь УХЛ1 IP65 IEK

MKP92-N-504018-65

Описание
Характеристики

Корпуса ЩМПп IP65 с монтажной панелью выполнены из ударопрочного ABS пластика и предназначены для обеспечения надежной защиты оборудования в системах распределения электроэнергии и автоматизации технологических процессов, а также для размещения и защиты различных электротехнических, электронных компонентов от воздействия окружающей среды.

Аналоги: MKP92-N-504024-65, MKP93-N-504018-65

Преимущества

Пылевлагозащищенность: высокая степень защиты от пыли и защита от струй воды во всех направлениях IP65.
Ударопрочность: корпуса имеют высшую степень защиты IK10 (энергия удара 20 Дж или падение 5 кг гири с высоты 40 см).
Стойкость к коррозии: корпуса не ржавеют и не нуждаются в покраске.
Широкий диапазон рабочих температур: температура эксплуатации от -45°C до +80°C.
Отсутствие в необходимости заземления корпуса: благодаря диэлектрическим свойствам материала корпуса не требуют заземления.
Стойкость к ультрафиолетовым лучам: свойства материала делают корпуса стойкими к УФ-лучам с возможностью установки на открытом воздухе.
Возможность использования в системе АСКУЭ: материал не создает помех для передачи радио и GSM сигнала.
Комплект крепежа на стену идет в комплекте

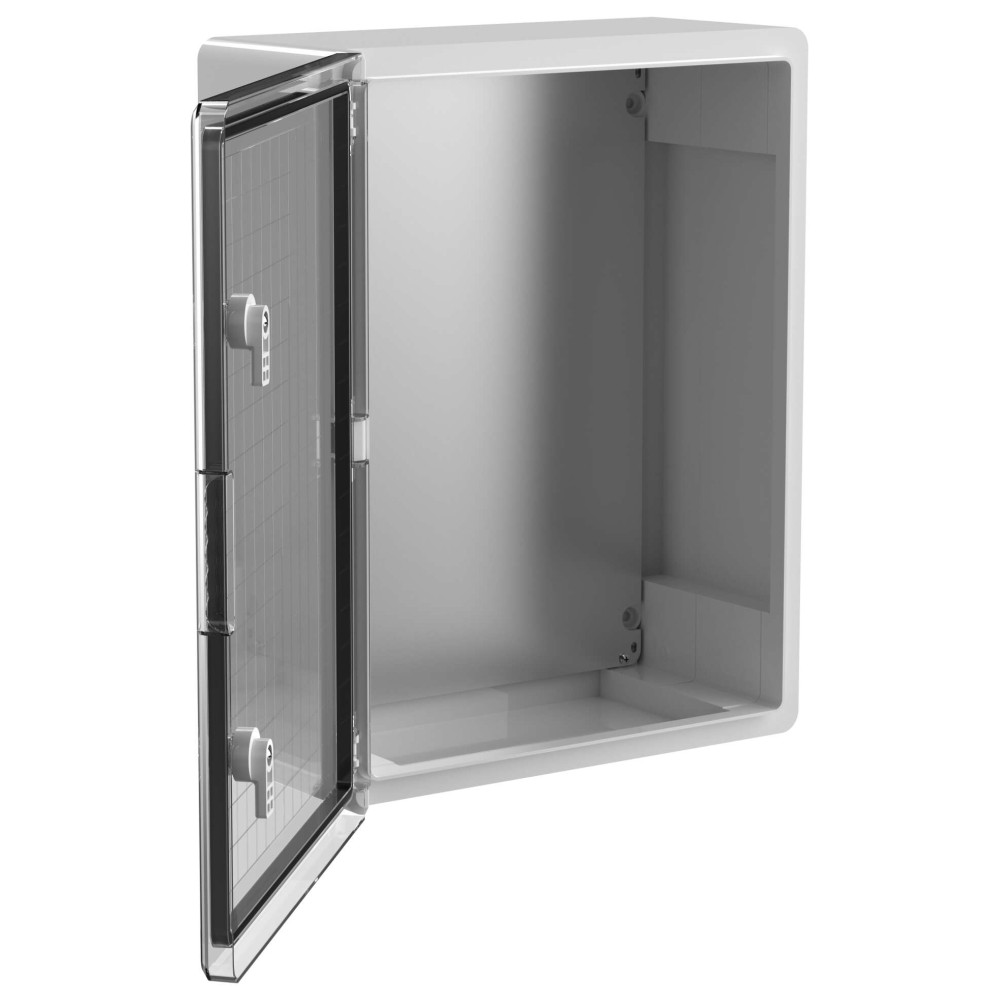

Особенности конструкции

Бесшовный уплотнитель по всему периметру дверцы, нанесенный по технологии «Gasketing»

Пластиковые кронштейны для крепления корпусов к стене

Усиленные металлические штифты в петлях

Пластиковый замок с секретом под трехгранный ключ

Размеченные отверстия на задней стенке для облегчения монтажа кронштейнов к корпусу

Оцинкованная монтажная панель толщиной 1 мм установлена в корпус

Комплект поставки

Паспорт - 1шт.
Пластиковый ключ - 2 шт.
Кронштейн - 4 шт.
Винт самонарезающий 4,2х13 - 4 шт.
Знак "Опасность поражения электрическим током" - 1 шт.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
SCHMPp_IP65_passport_ru-eng_5.pdf

Информационные материалы

Презентация
Prezent_Korpusa_plastik_SHCHMPp_IP65_2023.pdf

Дополнительные изображения

Модели для проектировщиков

STEP-формат
MKP92-N-504018-65 ЩМПп-УХЛ1-IP65 IEK.STEP

Видеообзор

Обзор пластиковых корпусов с монтажнйо панелью ЩМПп

Распаковка "Корпус пластиковый ЩМПп 500х400х180"

Класс: Корпус шкафа пустой (ID: EC000058)

ID	Описание	Значение	Ед. изм.
EF000040	Высота	500	мм
EF000008	Ширина	400	мм
EF000049	Глубина	180	мм
EF005474	Степень защиты - IP	IP65
IEK_F000004	Климатическое исполнение	УХЛ1
EF006154	Номинальный ток	100	А
EF000116	Номер цвета RAL	7035
EF000537	Ввод кабеля	Снизу
EF001088	Возможно расширение	Нет
IEK_F000178	Вид установки	Навесной
EF000003	Тип монтажа	Поверхностного монтажа
EF001135	Тип крышки	Закрытого типа (закрывающаяся)
EF009212	Форма крышки	Закрытого типа (закрывающаяся)
EF002386	Температура эксплуатации	-45...80	°C
EF000118	С монтажной платой	Да
EF004464	Тип дверцы - люка	Одинарный/единичный
EF004427	Количество модулей	-
EF000167	Вес	4,1	кг
EF009171	Толщина двери или крышки шкафа	2,8	мм
EF001596	Материал корпуса	Пластик
EF009170	Толщина стенки шкафа	2.9	мм
EF000218	Монтажная глубина - ниши	-	мм

Характеристики

class Корпус шкафа пустой
Ввод кабеля Снизу
Вес 4,1
Вид установки Навесной
Возможно расширение Нет
Высота 500
Гарантийный срок, Лет 5
Глубина 180
Климатическое исполнение УХЛ1
Количество модулей -
Материал корпуса Пластик
Монтажная глубина - ниши -
Номер цвета RAL 7035
Номинальный ток 100
С монтажной платой Да
Степень защиты - IP IP65
Температура эксплуатации -45...80
Тип дверцы - люка Одинарный/единичный
Тип крышки Закрытого типа (закрывающаяся)
Тип монтажа Поверхностного монтажа
Толщина двери или крышки шкафа 2,8
Толщина стенки шкафа 2.9
Форма крышки Закрытого типа (закрывающаяся)
Ширина 400
