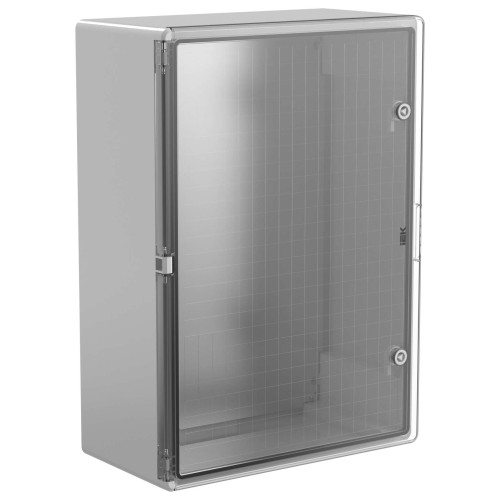

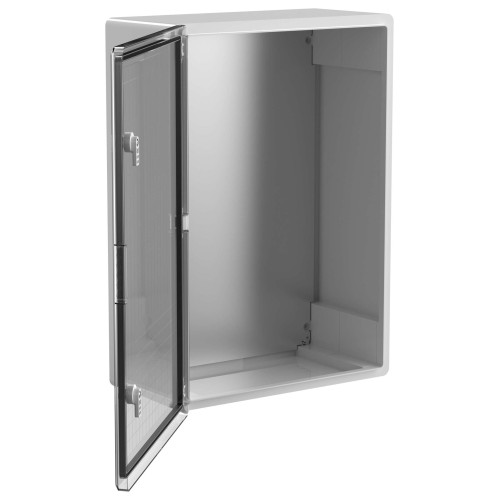

Корпус пластиковый ЩМПп 700х500х250мм прозрачная дверь УХЛ1 IP65 IEK

MKP92-N-705025-65

Описание
Характеристики

Корпуса ЩМПп IP65 с монтажной панелью выполнены из ударопрочного ABS пластика и предназначены для обеспечения надежной защиты оборудования в системах распределения электроэнергии и автоматизации технологических процессов, а также для размещения и защиты различных электротехнических, электронных компонентов от воздействия окружающей среды.

Аналоги: MKP92-N-806026-65, MKP93-N-705025-65

Преимущества

Пылевлагозащищенность: высокая степень защиты от пыли и защита от струй воды во всех направлениях IP65.
Ударопрочность: корпуса имеют высшую степень защиты IK10 (энергия удара 20 Дж или падение 5 кг гири с высоты 40 см).
Стойкость к коррозии: корпуса не ржавеют и не нуждаются в покраске.
Широкий диапазон рабочих температур: температура эксплуатации от -45°C до +80°C.
Отсутствие в необходимости заземления корпуса: благодаря диэлектрическим свойствам материала корпуса не требуют заземления.
Стойкость к ультрафиолетовым лучам: свойства материала делают корпуса стойкими к УФ-лучам с возможностью установки на открытом воздухе.
Возможность использования в системе АСКУЭ: материал не создает помех для передачи радио и GSM сигнала.
Комплект крепежа на стену идет в комплекте

Особенности конструкции

Пластиковые кронштейны для крепления корпусов к стене

Усиленные металлические штифты в петлях

Пластиковый замок с секретом под трехгранный ключ

Размеченные отверстия на задней стенке для облегчения монтажа кронштейнов к корпусу

Оцинкованная монтажная панель толщиной 1 мм установлена в корпус

Бесшовный уплотнитель по всему периметру дверцы, нанесенный по технологии «Gasketing»

Комплект поставки

Паспорт - 1шт.
Пластиковый ключ - 2 шт.
Кронштейн - 4 шт.
Винт самонарезающий 4,2х13 - 4 шт.
Знак "Опасность поражения электрическим током" - 1 шт.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
SCHMPp_IP65_passport_ru-eng_5.pdf

Информационные материалы

Презентация
Prezent_Korpusa_plastik_SHCHMPp_IP65_2023.pdf

Дополнительные изображения

Модели для проектировщиков

STEP-формат
MKP92-N-705024-65 ЩМПп-УХЛ1-IP65 IEK.STEP

Видеообзор

Обзор пластиковых корпусов с монтажнйо панелью ЩМПп

Распаковка "Корпус пластиковый ЩМПп 700х500х250"

Класс: Корпус шкафа пустой (ID: EC000058)

ID	Описание	Значение	Ед. изм.
EF000040	Высота	700	мм
EF000008	Ширина	500	мм
EF000049	Глубина	250	мм
EF005474	Степень защиты - IP	IP65
IEK_F000004	Климатическое исполнение	УХЛ1
EF006154	Номинальный ток	100	А
EF000116	Номер цвета RAL	7035
EF004427	Количество модулей	-
EF002386	Температура эксплуатации	-45...80	°C
EF001135	Тип крышки	Закрытого типа (закрывающаяся)
IEK_F000178	Вид установки	Навесной
EF009212	Форма крышки	Закрытого типа (закрывающаяся)
EF000167	Вес	7,8	кг
EF004464	Тип дверцы - люка	Одинарный/единичный
EF001088	Возможно расширение	Нет
EF000218	Монтажная глубина - ниши	-	мм
EF000118	С монтажной платой	Да
EF001596	Материал корпуса	Пластик
EF009170	Толщина стенки шкафа	3.3	мм
EF009171	Толщина двери или крышки шкафа	3,5	мм
EF000537	Ввод кабеля	Снизу
EF000003	Тип монтажа	Поверхностного монтажа

Характеристики

class Корпус шкафа пустой
Ввод кабеля Снизу
Вес 7,8
Вид установки Навесной
Возможно расширение Нет
Высота 700
Гарантийный срок, Лет 5
Глубина 250
Климатическое исполнение УХЛ1
Количество модулей -
Материал корпуса Пластик
Монтажная глубина - ниши -
Номер цвета RAL 7035
Номинальный ток 100
С монтажной платой Да
Степень защиты - IP IP65
Температура эксплуатации -45...80
Тип дверцы - люка Одинарный/единичный
Тип крышки Закрытого типа (закрывающаяся)
Тип монтажа Поверхностного монтажа
Толщина двери или крышки шкафа 3,5
Толщина стенки шкафа 3.3
Форма крышки Закрытого типа (закрывающаяся)
Ширина 500

В наличии на складе: 28 шт.

26472р.

На складе: 28
Код товара: MKP92-N-705025-65
