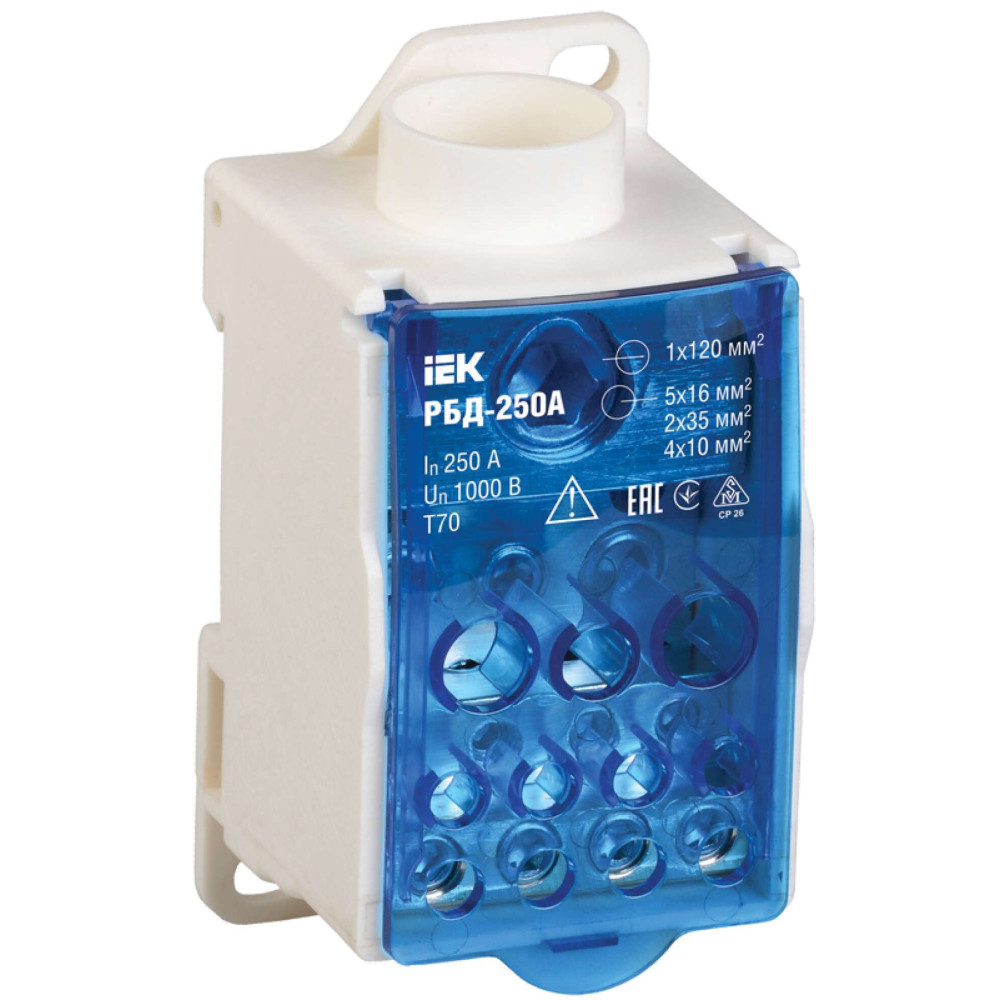

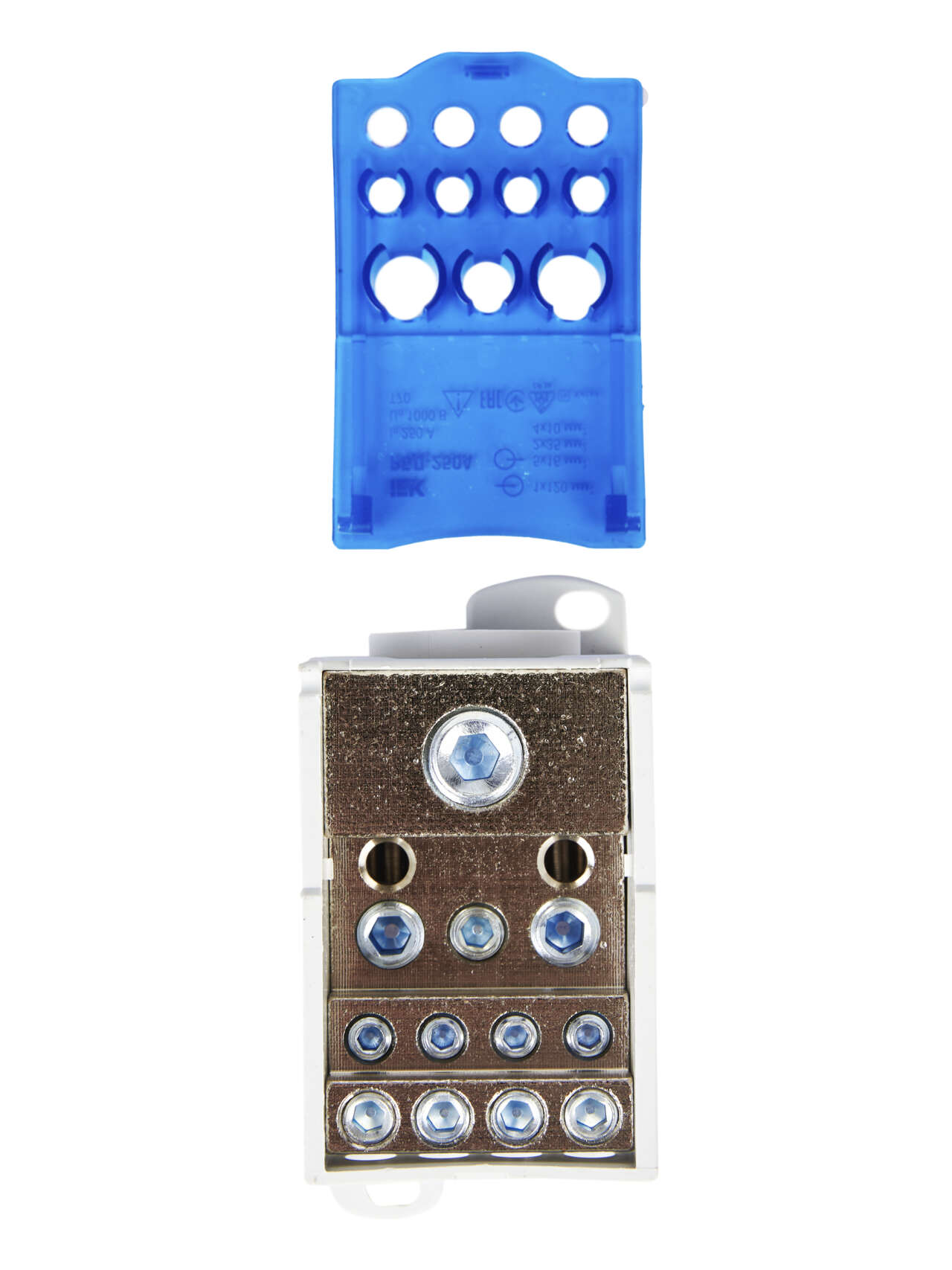

Блок распределительный РБД-250А на DIN-рейку IEK

Name: Блок распределительный РБД-250А на DIN-рейку IEK
Brand: Powerom
SKU: RBD-250
Price: 2552.00 RUB
Availability: InStock

RBD-250

Описание
Характеристики

Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины. Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 С. Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием. Корпус выполнен из негорючего пластика. Способы установки: – на монтажную DIN-рейку 35 мм, – на панель щита двумя винтами.

Аналоги: RBD-400

Преимущества

Изготовлены из луженой меди, корпус – из пластика, не поддерживающего горение, обладающими отличными электроизоляционными свойствами.

Особенности конструкции

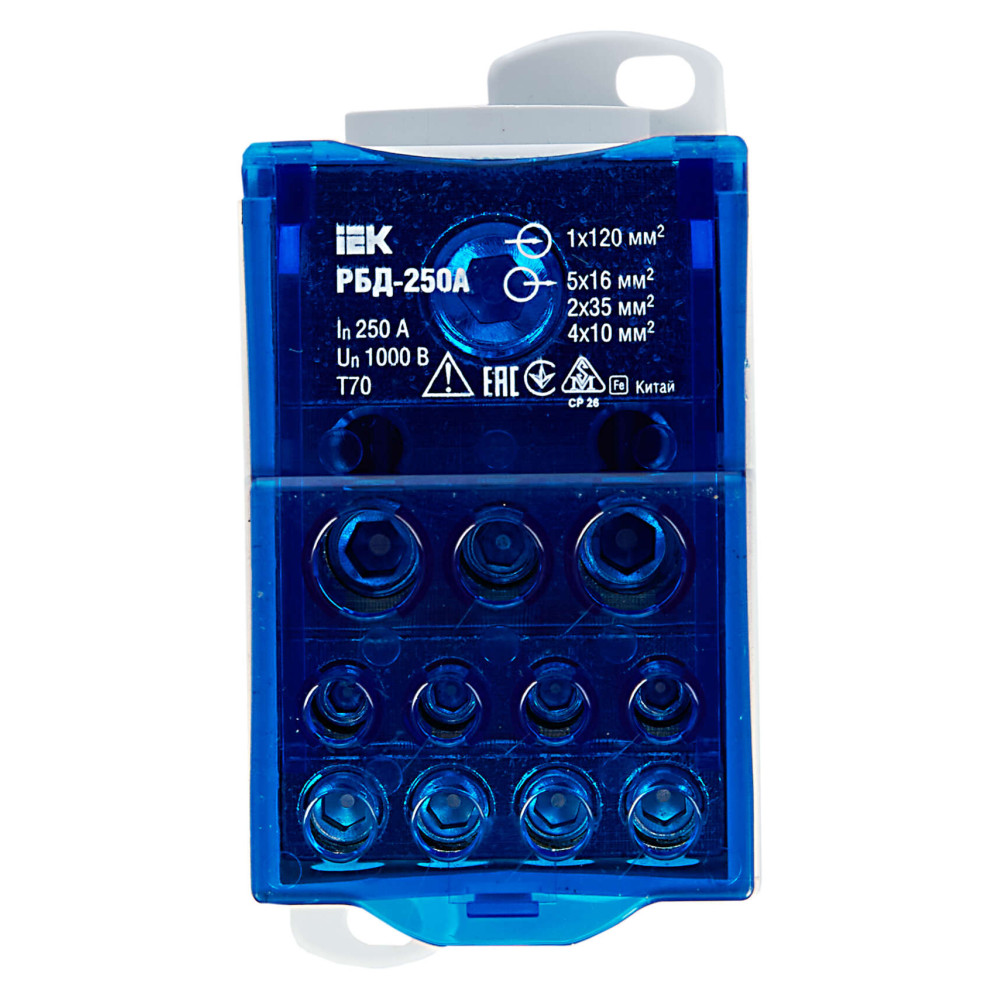

Конструкция представляет собой ступенчатый монолитный блок в изолированном корпусе.

Возможность создавать большое количество точек подключения отводных линий. Также блоки могут соединяться в ряд, повышая жесткость и качество всей сборки.

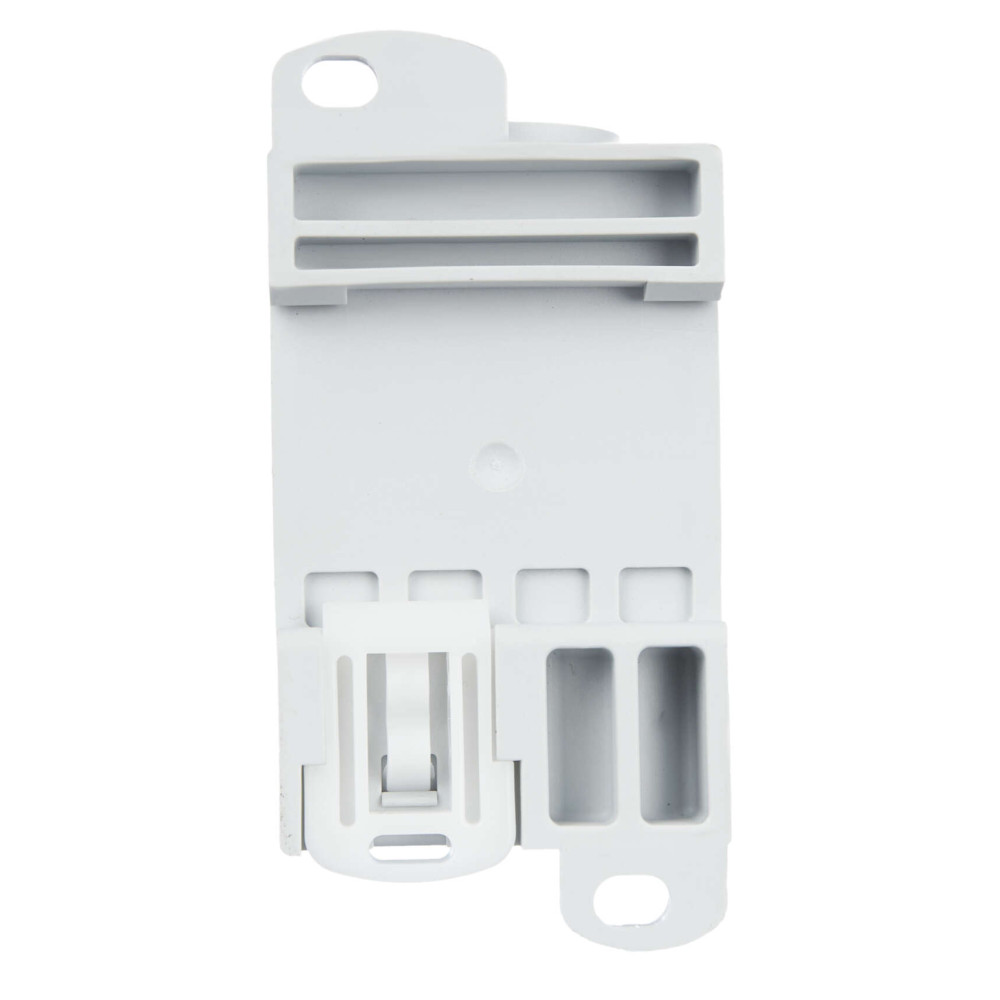

Удобное крепление на DIN-рейку или на монтажную панель.

Корпус выполнен из полиамида, не поддерживающего горение (проверка раскаленной нитью при 960°С).

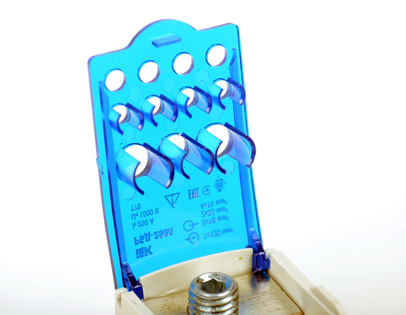

Прозрачная лицевая крышка для визуального контроля и защиты от прикосновения к токоведущим частям дополнительно снабжена выступами для удерживания прижимного винта.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
RBD_passport_4.pdf

Дополнительные изображения

Модели для проектировщиков

Класс: Клеммник силовой или клеммный блок (ID: EC000275)

ID	Описание	Значение	Ед. изм.
EF001391	Количество полюсов	1
EF000001	Номин ток	250	А
EF008299	Общ количество соединений	12
IEK_F000364	Сечение подкл проводников на входe	1х120	мм²
IEK_F000365	Сечение подкл проводников на выходe	5х16; 2х35; 4х10	мм²
EF000002	Номин напряжение	1000	В
EF000003	Тип монтажа	DIN-рейка / винт
EF000124	Тип или способ подключения	Винт
EF005455	Частота	50 Гц
EF001159	Количество соединений бол 25 мм²	3
EF005474	Степень защиты - IP	IP20
EF002386	Температура эксплуатации	-40...+70	°C
IEK_F000362	Номин выдерживаемый импульсный ток Ipk	51	кА
EF001158	Количество соединений 16 мм²	5
EF004521	Безопасное соединение	Да
EF001156	Количество соединений 10 мм²	4
EF000040	Высота	96.0	мм
IEK_F000363	Макс среднекрадратичный кратковрем ток Icw	24.5	кА
EF007544	Материал контакта	Латунь
EF001596	Материал корпуса	Пластик
EF000049	Глубина	51.0	мм
EF000008	Ширина	48.0	мм

Характеристики

class Клеммник силовой или клеммный блок
Безопасное соединение Да
Высота 96.0
Гарантийный срок, Лет 3
Глубина 51.0
Количество полюсов 1
Количество соединений 10 мм² 4
Количество соединений 16 мм² 5
Количество соединений бол 25 мм² 3
Макс среднекрадратичный кратковрем ток Icw 24.5
Материал контакта Латунь
Материал корпуса Пластик
Номин выдерживаемый импульсный ток Ipk 51
Номин напряжение 1000
Номин ток 250
Общ количество соединений 12
Сечение подкл проводников на входe 1х120
Сечение подкл проводников на выходe 5х16; 2х35; 4х10
Степень защиты - IP IP20
Температура эксплуатации -40...+70
Тип или способ подключения Винт
Тип монтажа DIN-рейка / винт
Частота 50 Гц
Ширина 48.0

В наличии на складе: 10418 шт.

2552р.

На складе: 10418
Код товара: RBD-250
Артикул: RBD-250
