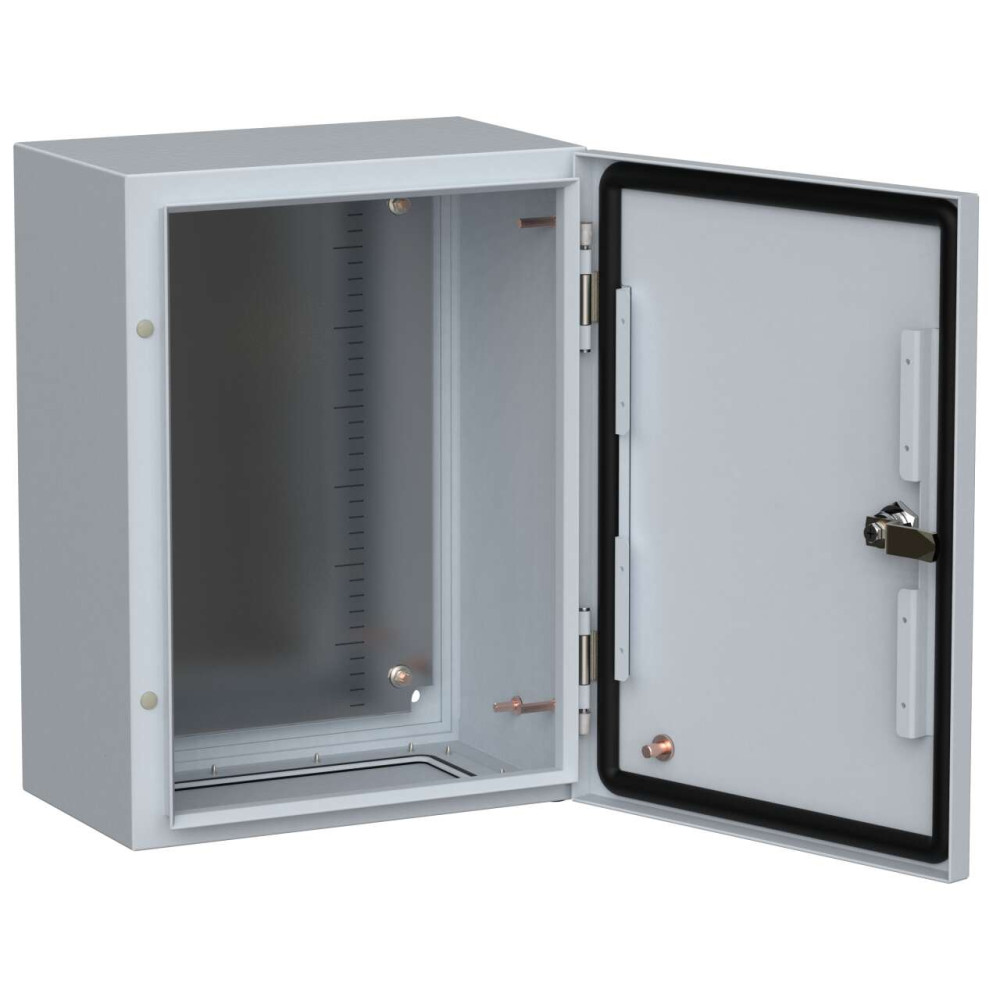

ОформитьTITAN 5 Корпус металлический ЩМП-40.30.20 УХЛ1 IP66 IEK
Преимущества
- Высокая степень защиты IP66, УХЛ1 - возможность уличного использования корпусов под открытым небом.
- Грунтование перед окрашиванием – максимальная защита от коррозии.
- Двойная заковка кромок по периметру двери и оболочки обеспечивает дополнительную жесткость корпуса.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Особенности конструкции
Вертикальные Z-профили на внутренней стороне двери - для фиксации кабельного жгута при установке оборудования, увеличивают жесткость двери.
Новый тип петель с креплением к оболочке в одной точке - быстрая перенавеска и обеспечение степени защиты IP66.
Защита технологических отверстий пластиковыми заглушками для защиты от влаги и пыли.
Медные шпильки заземления с увеличенной площадкой для лучшего контакта исключают возможность их отрыва и повышают уровень электробезопасности корпуса.
Грунтование перед окрашиванием - максимальная защита от коррозии.
Монтажная панель с 4 подгибами по периметру - увеличенная жесткость панели.
Двойная заковка по периметру оболочки и двери увеличивает жесткость конструкции, сохраняет геометрию корпуса.
Разметка монтажной панели сокращает время установки оборудования.
Трехточечное запирание двери одним поворотом ключа (для корпусов высотой от 500 мм).
Фиксация двери для предупреждения давления на уплотнитель при транспортировке и хранении.
Съемный кабельный фланец облегчает установку сальников и гермовводов любого типа.
Комплект поставки
- Корпус металлический - 1 шт.
- Болт фланцевый М6х14 - 4 шт.
- Гайка фланцевая М6 - 6 шт.
- Зацеп - 4 шт.
- Втулка - 4 шт.
- Провод заземления - 1 шт.
- Ключ - 1 шт.
- Знак "Заземление" - 2 шт.
- Знак "Осторожно! Электрическое напряжение" - 1 шт.
- Паспорт - 1 экз.
- Инструкция по монтажу - 1 экз.
Документация
Сертификаты
- Отказное письмо 123-ФЗ
275эп-14-2-7.pdf - Декларация 025
PA02.B.02806_23.pdf - Морской регистр
24.00063.120 от 29.01.2024.pdf - Сертификат добровольный
24.00063.120.pdf - Отрицательное решение
365893.pdf - Сертификат добровольный
РОСС RU.НЕ06.Н04909.pdf - Отказное письмо 043
274эп-14-2-7.pdf - Декларация 025
ЕАЭС N RU Д-RU.РА01.В.36434_25.pdf - Сертификат добровольный
1791.pdf - Сертификат добровольный
РОСС RU.АЖ49.Н03256.pdf - Сертификат добровольный
АЖ49.Н03256.pdf - Экспертное заключение
57543_08.pdf - Сертификат добровольный
НЕ06.Н04909.pdf - Сертификат происхождения товара (СТ-1)
57543_08 от 01.06.2023.pdf - Сертификат добровольный
1791 от 12.08.2024.pdf
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
- Корпуса металлические с монтажной панелью TITAN 5
brochure_Korpusa_SHCHMP_TITAN_5_2022.pdf - Изображение
listovka_А4_Kastomizatsia_TITAN_view.pdf - Металлические корпуса с монтажной панелью TITAN
TITAN_09.01_web.pdf - Изображение
Габаритные_чертежи_ЩМП_TITAN 5.pdf - Изображение
Panel montazhnaya_komplekt naveski_SHCHMP_TITAN+Kabeln_vvod_G.pdf - Изображение
listovka_TITAN_A4_view.pdf
Видеообзор
Отзывы по поставкам продукции от наших партнеров
Класс: Корпус шкафа пустой (ID: EC000058)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF000040 | Высота | 400 | мм |
| EF000008 | Ширина | 300 | мм |
| EF000049 | Глубина | 200 | мм |
| EF005474 | Степень защиты - IP | IP66 | |
| IEK_F000004 | Климатическое исполнение | УХЛ1 | |
| EF006154 | Номинальный ток | 630 | А |
| EF000116 | Номер цвета RAL | 7035 | |
| EF004427 | Количество модулей | - | |
| EF000218 | Монтажная глубина - ниши | - | мм |
| IEK_F000178 | Вид установки | Навесной | |
| EF000007 | Цвет | Серый | |
| EF000537 | Ввод кабеля | Снизу | |
| EF006244 | Прозрачная дверца или крышка | Нет | |
| EF000139 | Защитное покрытие поверхности | Порошковая окраска | |
| EF001596 | Материал корпуса | Сталь | |
| IEK_F000164 | Наличие замка в двери | Да | |
| EF008873 | Номин ток - In | 630 | А |
| EF004464 | Тип дверцы - люка | Одинарный/единичный | |
| EF001088 | Возможно расширение | Нет | |
| EF002386 | Температура эксплуатации | -60...40 | °C |
| EF009212 | Форма крышки | Закрытого типа (закрывающаяся) | |
| EF009171 | Толщина двери или крышки шкафа | 1,0 | мм |
| EF003532 | Подходит для использ вне помещений-уличный | Да | |
| IEK_F001358 | Макс статическая нагрузка на дверь / оболочку | 200 /600 | Н |
| EF001135 | Тип крышки | Закрытого типа (закрывающаяся) | |
| IEK_F000179 | Толщина металла | 1 | мм |
| EF000167 | Вес | 7,87 | кг |
| EF006306 | С замком | Да | |
| EF000118 | С монтажной платой | Да | |
| EF007798 | Подходит для применения вне помещений | Да | |
| IEK_F000166 | Фактура поверхности | Шагрень | |
| EF000003 | Тип монтажа | Поверхностного монтажа | |
| EF009170 | Толщина стенки шкафа | 1.0 | мм |
Характеристики
- class Корпус шкафа пустой
- Ввод кабеля Снизу
- Вес 7,87
- Вид установки Навесной
- Возможно расширение Нет
- Высота 400
- Гарантийный срок, Лет 5
- Глубина 200
- Защитное покрытие поверхности Порошковая окраска
- Климатическое исполнение УХЛ1
- Количество модулей -
- Макс статическая нагрузка на дверь / оболочку 7/20
- Материал корпуса Сталь
- Монтажная глубина - ниши -
- Наличие замка в двери Да
- Номер цвета RAL 7035
- Номин ток - In 630
- Номинальный ток 630
- Подходит для использ вне помещений-уличный Да
- Подходит для применения вне помещений Да
- Прозрачная дверца или крышка Нет
- С замком Да
- С монтажной платой Да
- Срок службы, Лет не менее 15
- Степень защиты - IP IP66
- Температура эксплуатации -60...40
- Тип дверцы - люка Одинарный/единичный
- Тип крышки Закрытого типа (закрывающаяся)
- Тип монтажа Поверхностного монтажа
- Толщина двери или крышки шкафа 1,0
- Толщина металла 1
- Толщина стенки шкафа 1.0
- Фактура поверхности Шагрень матовая
- Форма крышки Закрытого типа (закрывающаяся)
- Цвет Серый
- Ширина 300
- На складе: 226
- Код товара: TI5-10-N-040-030-020-66
- Артикул: TI5-10-N-040-030-020-66
