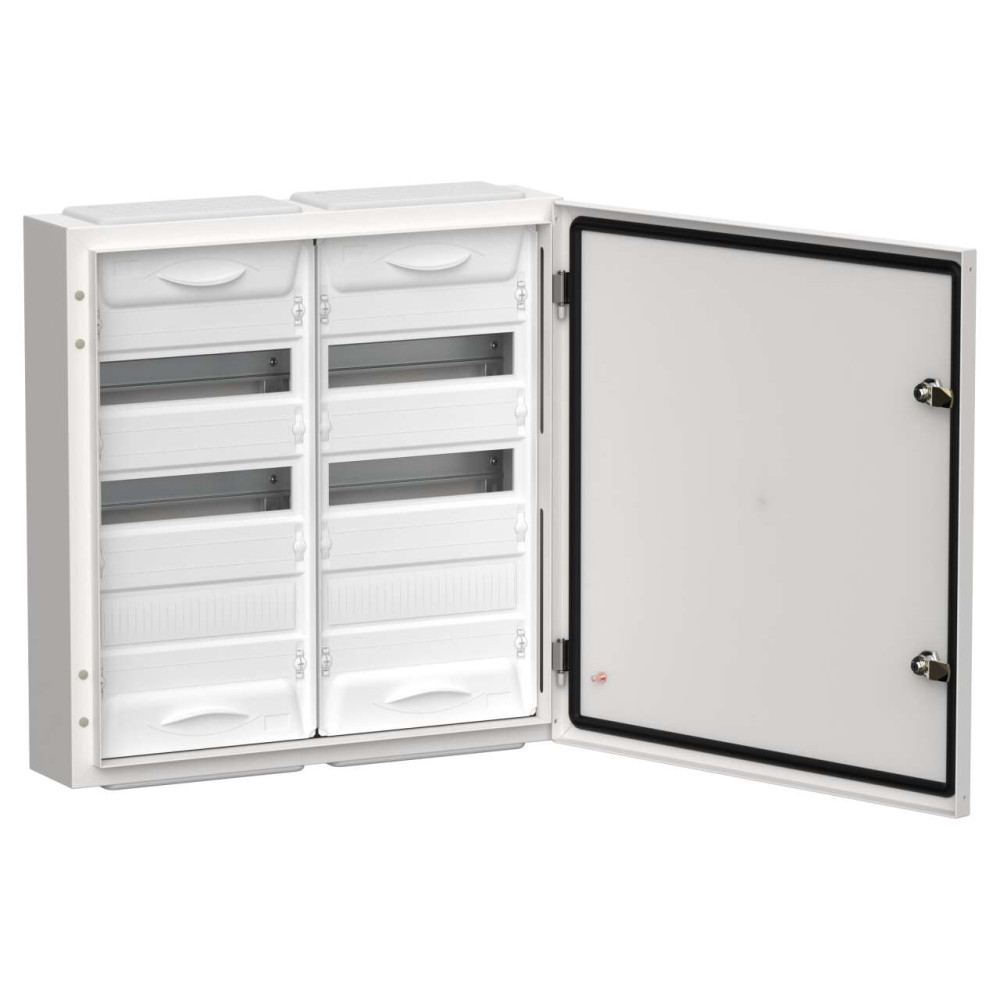

TITAN 5 Корпус металлический ЩРн-72 (2х36) 585х570х140мм IP54 белый (одна дверь) IEK

TI5-50-N-2X036-54

Описание
Характеристики

Предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400В от токов перегрузки и короткого замыкания.

Аналоги: TI5-50-N-2X036-54-7035

Преимущества

Широкий размерный ряд. Модульная ёмкость от 12 до 216 модулей.
Высокая степень защиты – IP54.
Удобный монтаж: отсутствие перегородки между секциями корпуса; съемная монтажная рама.
Увеличенное пространство за DIN-рейками для прокладки кабеля.
Возможность пломбировки фальш-панели.
Перенавешиваемая дверь.
Многофункциональный кабельный ввод.
Возможность установки шин сверху и снизу.
Полная комплектация.
Стильный дизайн.

Особенности конструкции

Увеличенное пространство за DIN-рейками для прокладки кабеля.

Отсутствие перегородки между секциями корпуса, съемная монтажная рама.

Перенавешиваемая дверь.

Возможность установки шин сверху и снизу.

Суппорты и шины в комплекте.

Защитная пластиковая оперативная панель.

Комплект поставки

Корпус металлический - 1 шт.
Шины PEN 6x9 мм 24/2 - 8 шт.
Провод заземления - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Наклейка модульная.
Комплект для навески.
Комплект метизов для заземления.

Документация

Сертификаты

Паспорта и РЭ

Информационные материалы

Презентация
Prezent_04.02.01_Korpusa_metallicheskie_raspredelitelnie_TITAN.pdf

Дополнительные изображения

Модели для проектировщиков

Видеообзор

Щиты распределительные TITAN 5

Класс: Малый распределительный щит или бокс (ID: EC000214)

ID	Описание	Значение	Ед. изм.
EF000003	Тип монтажа	Поверхностного монтажа
EF002950	Ширина по количеству модульных расстояний	72
EF000266	Кол-во рядов	3
EF000007	Цвет	Белый
EF005474	Степень защиты - IP	IP54
EF000040	Высота	585.0	мм
EF000008	Ширина	570.0	мм
EF000049	Глубина	140.0	мм
EF000116	Номер цвета RAL	9016
EF001596	Материал корпуса	Сталь
EF001135	Тип крышки	С вырезом
EF001134	DIN-рейка	Да
EF009212	Форма крышки	Закрытого типа (закрывающаяся)
EF000218	Монтажная глубина - ниши	-	мм
EF001088	Возможно расширение	Нет
EF001094	С прозрачной крышкой	Нет
EF000118	С монтажной платой	Нет

Характеристики

class Малый распределительный щит или бокс
DIN-рейка Да
Возможно расширение Нет
Высота 585.0
Гарантийный срок, Лет 3
Глубина 140.0
Кол-во рядов 3
Материал корпуса Сталь
Монтажная глубина - ниши -
Номер цвета RAL 9016
С монтажной платой Нет
С прозрачной крышкой Нет
Степень защиты - IP IP54
Тип крышки С вырезом
Тип монтажа Поверхностного монтажа
Форма крышки Закрытого типа (закрывающаяся)
Цвет Белый
Ширина 570.0
Ширина по количеству модульных расстояний 72

В наличии на складе: 54 шт.

23990р.

На складе: 54
Код товара: TI5-50-N-2X036-54
Артикул: TI5-50-N-2X036-54
