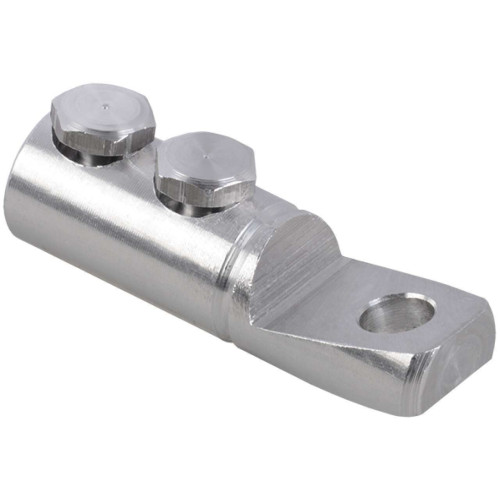

Наконечник болтовой НК 70-120 35кВ IEK

UNK-120-70-120-35KV-S

Описание
Характеристики

Наконечники болтовые НК предназначены для оконцевания алюминиевых жил проводов и кабелей, а также для присоединения к алюминиевым клеммам, шинам, зажимам и т.п. Наконечники изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1. Вид климатического исполнения наконечников – УХЛ3 ГОСТ 15150-69.

Аналоги: UNP-120-70-120-35KV-S

Преимущества

Применимы только для алюминиевых жил.
Не требуется специальный инструмент для установки за счет болтов со срывными головками в конструкции.

Документация

Сертификаты

Паспорта и РЭ

Дополнительные изображения

Nak_bolt_NK_passport_092016 - ГЧ.jpg

Класс: Винтовой/болтовой кабельный наконечник (ID: EC001054)

ID	Описание	Значение	Ед. изм.
EF005124	Номин поперечное сечение	70...120	мм²
EF003649	Метрический размер болта - М	16х1,5
EF000008	Ширина	26.5
EF001438	Длина	89.0
EF000743	Количество винтов или болтов	2
IEK_F000640	Внутр размер присоед части	13.0	мм
EF000139	Защитное покрытие поверхности	Без покрытия (голый)
EF002169	Материал	Дюралюминиевый сплав
EF008024	Форма поперечного сечения	Многопроволочная круглая/секторная жила
IEK_F000285	Момент срыва головки болта при монтаж каб линий	30	Нм
EF002386	Температура эксплуатации	-60...+80	°C
EF007878	Изоляция	Нет
EF001715	Цвет изоляции	Прочее
EF004969	Макс поперечное сечение проводника	120	мм²
EF003983	Рабочее напряжение	35000	В

Характеристики

class Винтовой/болтовой кабельный наконечник
Гарантийный срок, Лет 6
Длина 89.0
Защитное покрытие поверхности Без покрытия (голый)
Изоляция Нет
Количество винтов или болтов 2
Макс поперечное сечение проводника 120
Материал Дюралюминиевый сплав
Метрический размер болта - М 16х1,5
Момент срыва головки болта при монтаж каб линий 30
Номин поперечное сечение 70...120
Рабочее напряжение 35000
Температура эксплуатации -60...+80
Форма поперечного сечения Многопроволочная круглая/секторная жила
Цвет изоляции Прочее
Ширина 26.5

В наличии на складе: 870 шт.

652р.

На складе: 870
Код товара: UNK-120-70-120-35KV-S
Артикул: UNK-120-70-120-35KV-S
