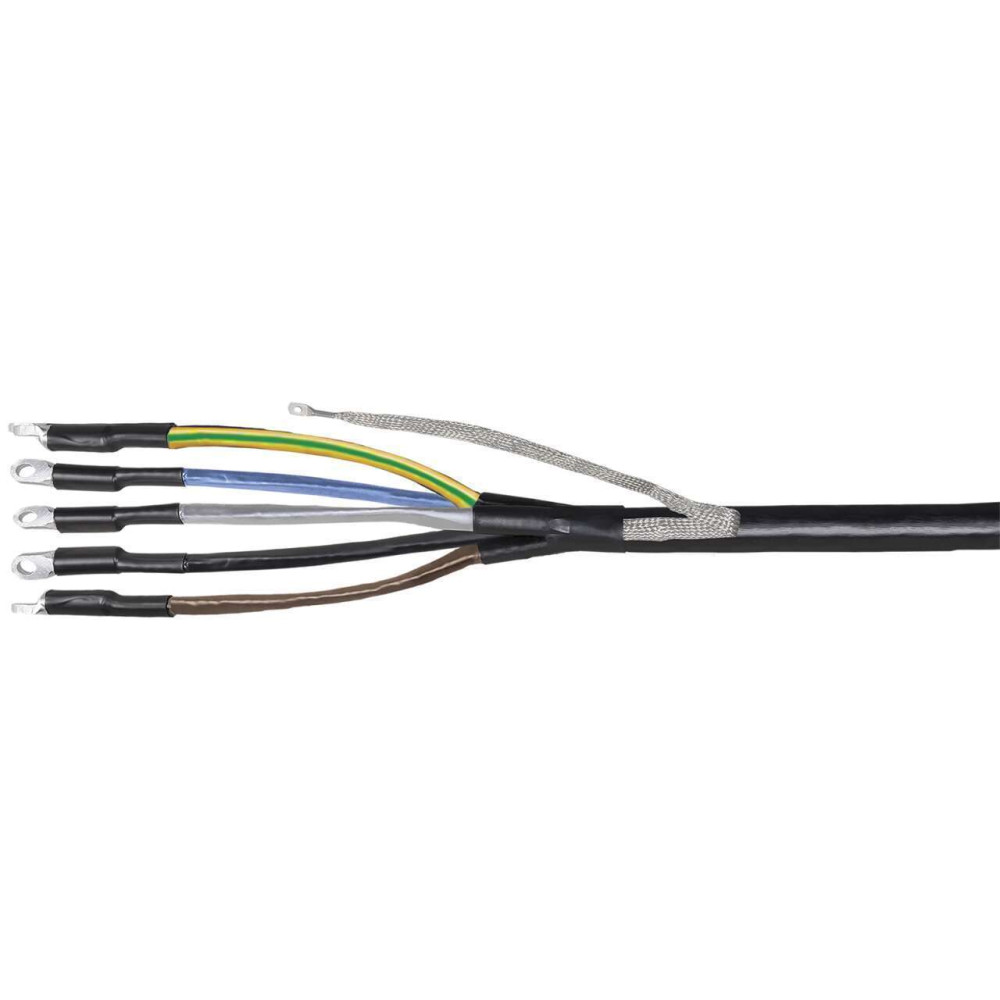

Муфта ПКВтпбэ 5х16/25 с/н ППД ПВХ/СПЭ изоляция 1кВ IEK

UZM-XLBK1-VN5-1625SZ

Описание
Характеристики

Кабельные муфты IEK изготавливаются из термоусаживаемых материалов для силовых кабелей на напряжение до 1 кВ с различными типами защитного покрова, оболочками и широкого диапазона сечений токопроводящих жил. Муфты кабельные концевые ПКВ(Н)тпбэ-1 и ПКВтпбэ-1 для внутренней и наружной установки предназначены для присоединения потребителей к электросети с помощью одно-, 2-х, 3-х, 4-х и 5-ти жильных силовых кабелей с ПВХ/СПЭ изоляцией с броней или экраном на напряжение до 1 кВ постоянного и переменного тока. По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0. Муфты предназначены для монтажа на кабелях типа: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ их аналогов и модификаций.

Аналоги: UZM-XLBK1-NVN5-1625SZ, UZM-XLBK1-VN5-1625SP, UZM-XLBK1-VN5-1625XZ

Преимущества

Муфта подходит для бронированных и экранированных кабелей, включает в себя комплект паяного или не паяного заземления на выбор. Комплект не паяного заземления содержит пружины постоянного давления ППД, изготовленные из высококачественной нержавеющей стали марки AISI 301 с высоким содержанием хрома и никеля, обеспечивающие надежное и безопасное соединение шины заземления ПМЛ с бронелентами кабеля.
Применение высококачественных двухслойных термоусаживаемых материалов с адгезивным термоплавким клеевым слоем на внутренней поверхности трубок и перчаток обеспечивает абсолютную герметичность конструкции муфты.
Широкий ассортиментный ряд с несколькими вариантами комплектации муфты: без наконечников, с болтовыми наконечниками со срывными головками.
Все термоусаживаемые материалы имеют индивидуальную упаковку для предотвращения загрязнения и повреждения внутренней поверхности термоусаживаемых материалов.
Расширенная гарантия сроком на 6 лет.

Особенности конструкции

Подходит для бронированных и экранированных кабелей, включает в себя комплект паяного или непаяного заземления на выбор.

Двуслойные термоусаживаемые материалы с агдезивным термоплавким клеевым слоем на внутренней поверхности трубок и перчаток.

Комплект заземления оболочки и брони кабеля доступен для заказа с материалами под пайку или с пружинами постоянного давления, изготовленными из высококачественной нержавеющей стали с высоким содержанием хрома и никеля.

Документация

Сертификаты

Паспорта и РЭ

Руководство По Монтажу
PKV(N)tpbe-1_PKVtpbe-1_passport.pdf

Отзывы по поставкам продукции от наших партнеров

Класс: Концевая кабельная муфта (ID: EC000910)

ID	Описание	Значение	Ед. изм.
EF000073	Подходит для	Трехфазный кабель
EF005124	Номин поперечное сечение	16...25	мм²
EF002520	Тип изоляционного материала	ПВХ/СПЭ
EF001294	Количество жил провода	5
EF001711	Диапазон напряжения	0.6/1 кВ
IEK_F000402	Тип установки	Внутренняя
IEK_F000404	Тип наконечников	Со срывным болтом
IEK_F000405	Крепление шины заземления к кабелю	Пружины постоян давления
EF005127	Номин напряжение	1	кВ
IEK_F000317	Мин температура полной усадки	120	°C
IEK_F000409	Наличие брони в кабеле	Да
EF009920	Количество проводников	5
IEK_F000406	Химически и UV-стойкий	Да
EF008048	Коэффициент усадки	3:1
EF000010	Модель или исполнение	Термоусадка
IEK_F000410	Диапазон рабочих температур	-45...+50	°C
EF002169	Материал	Термоусаживаемый полимер
IEK_F000408	Наружное крепление шины заземления	Наконечник под болт М8
IEK_F000403	Комплектация	С термоус трубками и перчаткой

Характеристики

class Концевая кабельная муфта
Гарантийный срок, Лет 6
Диапазон напряжения 0.6/1 кВ
Диапазон рабочих температур -45...+50
Количество жил провода 5
Количество проводников 5
Комплектация С термоус трубками и перчаткой
Коэффициент усадки 3:1
Крепление шины заземления к кабелю Пружины постоян давления
Материал Термоусаживаемый полимер
Мин температура полной усадки 120
Модель или исполнение Термоусадка
Наличие брони в кабеле Да
Наружное крепление шины заземления Наконечник под болт М8
Номин напряжение 1
Номин поперечное сечение 16...25
Подходит для Трехфазный кабель
Тип изоляционного материала ПВХ/СПЭ
Тип наконечников Со срывным болтом
Тип установки Внутренняя
Химически и UV-стойкий Да

В наличии на складе: 18 шт.

2866р.

На складе: 18
Код товара: UZM-XLBK1-VN5-1625SZ
Артикул: UZM-XLBK1-VN5-1625SZ
