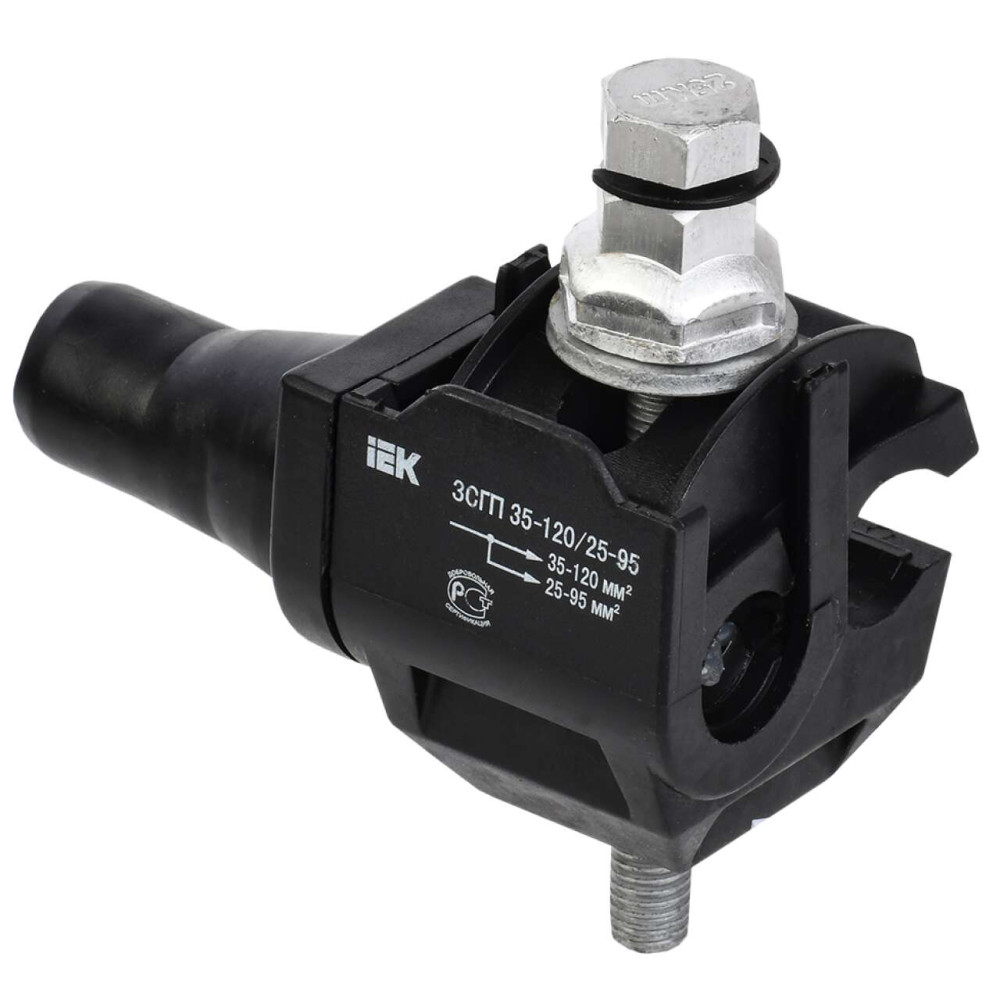

Зажим ЗСГП 35-120/25-95 (CDR/CN 1S 95 UK) IEK

UZSG-16-S10-120-S25-95

Описание
Характеристики

Зажимы серии ЗСГП предназначены для подключения провода СИП к магистральной неизолированной линии. Применимы для алюминиевых и медных проводников напряжением до 1 кВ. При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию ответвительного проводника, одновременно с этим зажимая поверхность неизолированного магистрального проводника. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв верхней головки болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Корпус зажима выполнен из механически прочного термопластика, армированного стекловолокном. В случае появления необходимости снятия ответвительного зажима с линии изделие может быть извлечено с помощью соответствующего ключа. Для достижения соответствующих параметров по герметичности необходимо провод ответвляемой линии вставлять в колпачок зажима до упора.

Аналоги: UZSG-16-S10-95-S6-35

Преимущества

Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
Корпус зажима выполнен из механически прочного термопластика, армированного стекловолокном.
В случае необходимости снятия ответвительного зажима с линии изделие может быть извлечено с помощью соответствующего ключа.
Для достижения соответствующих параметров по герметичности необходимо провод ответвляемой линии вставлять в колпачок зажима до упора.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Zajim_ZOI_ZORZB_ZSGP_passp_5.pdf

Информационные материалы

Презентация
Prezent_ASIP_2019.pdf

Дополнительные изображения

Монтаж

Монтаж изделия
Zajim_ZOI_ZORZB_ZSGP_passp_4_DOP_MI.pdf

Класс: Ответвительный зажим или сжим (ID: EC001062)

ID	Описание	Значение	Ед. изм.
EF007993	Номин поперечное сечение переходной секции	35...120	мм²
EF007992	Номин поперечное сечение ответвления	25...95	мм²
EF001723	Тип соединения	Винтовое соединение
EF009658	Номинальное сечение главного провода, SE	35...120	мм²
EF009659	Номинальное поперечное сечение ответвления, SM / RM	25...95	мм²
RF000040	Тип изделия/компонента	Зажим плашечный
IEK_F000282	Номин ток зажима	190	А
EF001366	Номин напряжение изоляции Ui	6000	В
EF001438	Длина	60	мм
EF000040	Высота	101.0	мм
EF001724	Со срывной головкой болта	Да
EF002386	Температура эксплуатации	-60...55	°C
IEK_F000283	Момент срыва головки болта при монтаже	25	Нм
EF000167	Вес	0,266	кг
EF000008	Ширина	100	мм
EF000002	Номин напряжение	1000	В

Характеристики

class Ответвительный зажим или сжим
Вес 0,266
Высота 101.0
Гарантийный срок, Лет 5
Длина 60
Момент срыва головки болта при монтаже 25
Номин напряжение 1000
Номин напряжение изоляции Ui 6000
Номин поперечное сечение ответвления 25...95
Номин поперечное сечение переходной секции 35...120
Номин ток зажима 190
Номинальное поперечное сечение ответвления, SM / RM 25...95
Номинальное сечение главного провода, SE 35...120
Со срывной головкой болта Да
Температура эксплуатации -60...55
Тип изделия/компонента Зажим плашечный
Тип соединения Винтовое соединение
Ширина 100

В наличии на складе: 666 шт.

679р.

На складе: 666
Код товара: UZSG-16-S10-120-S25-95
Артикул: UZSG-16-S10-120-S25-95
