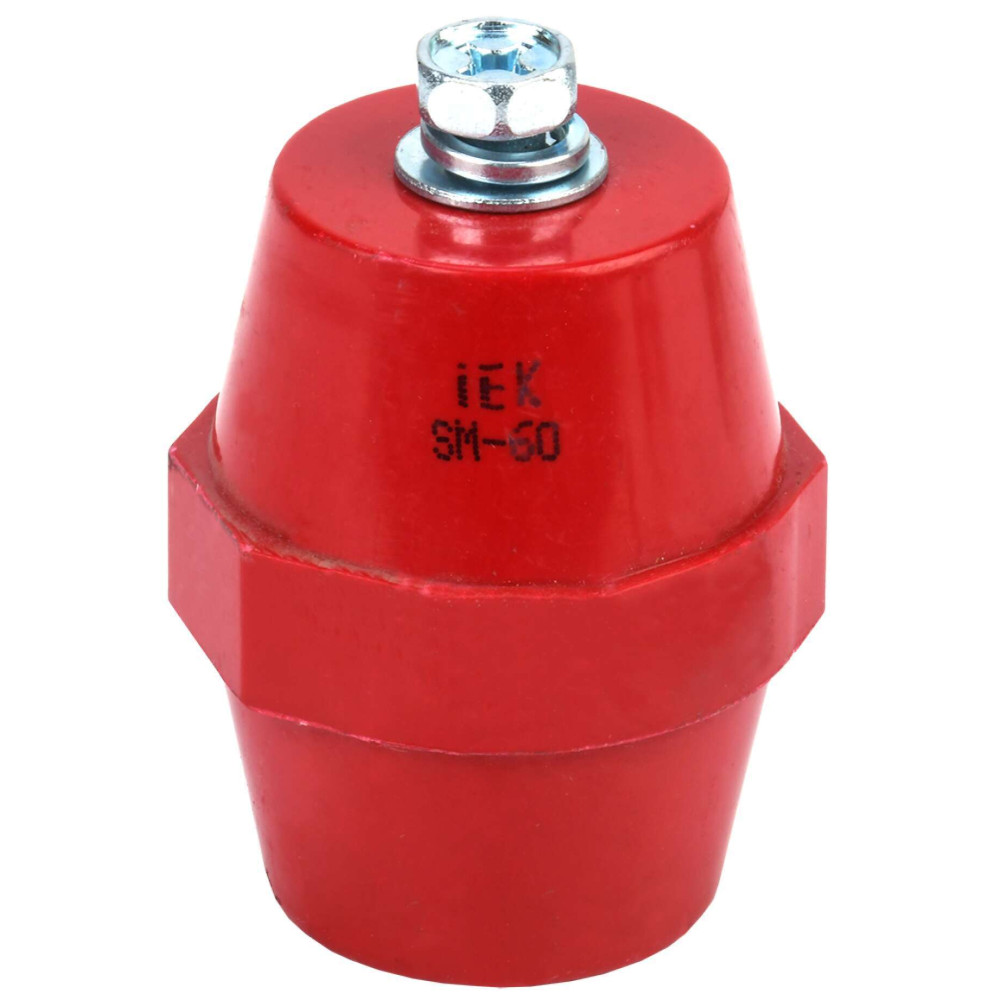

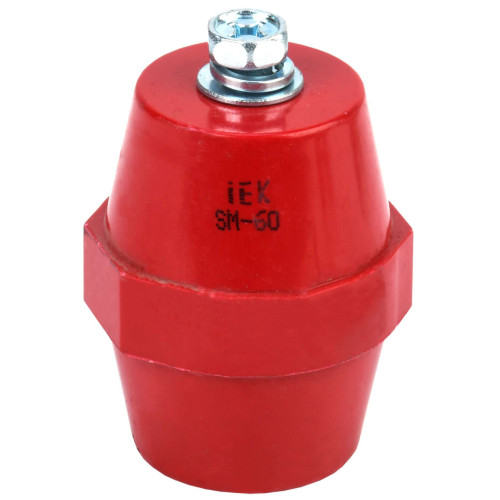

Изолятор SM60 (М8) силовой с болтом IEK

YIS11-60-20-B

Описание
Характеристики

Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита. Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Аналоги: YIS11-60-20

Преимущества

Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
SM_passport_122016.pdf

Дополнительные изображения

Модели для проектировщиков

STEP-формат
YIS11-60-20-B Изолятор SM60 (М8) силовой с болтом ИЭК.STEP

Класс: Шинодержатель (шинный изолятор) (ID: EC001166)

ID	Описание	Значение	Ед. изм.
EF001391	Количество полюсов	1
EF006811	Тип конструкции	Изолятор SM
EF007926	Макс. номин. ток	750	А
EF003563	Метрический размер резьбы - М	8
IEK_F001405	Пакет шин 5(3), 10(2)	Нет
IEK_F000298	Механ разрушающий крутящий момент	0.8	кНм
EF000228	Номин раб напряжение	1000	В
IEK_F000296	Выдерж напряж грозового импульса	20.0	кВ
EF002169	Материал	Полимерный материал
EF002386	Температура эксплуатации	-40...60	°C
EF000040	Высота	60.0	мм
IEK_F000300	Наименьший наружн диаметр	34	мм
EF002638	Расстояние между шинами	50...125	мм
IEK_F000297	Механ разрушающая сила на изгиб	20	кН
EF002640	Толщина шин	-	мм
IEK_F000299	Наибольший наружн диаметр	46	мм
EF000007	Цвет	Красный
EF001257	Вид или марка материала	Полиамид усиленный стекловолокном
IEK_F000301	Кол-во болтов на изолятор	2	шт
EF000368	Длина резьбы	15	мм

Характеристики

class Шинодержатель (шинный изолятор)
Вид или марка материала Полиамид усиленный стекловолокном
Выдерж напряж грозового импульса 20.0
Высота 60.0
Гарантийный срок, Лет 3
Длина резьбы 15
Кол-во болтов на изолятор 2
Количество полюсов 1
Макс. номин. ток 750
Материал Полимерный материал
Метрический размер резьбы - М 8
Механ разрушающая сила на изгиб 20
Механ разрушающий крутящий момент 0.8
Наибольший наружн диаметр 46
Наименьший наружн диаметр 34
Номин раб напряжение 1000
Пакет шин 5(3), 10(2) Нет
Расстояние между шинами 50...125
Температура эксплуатации -40...60
Тип конструкции Изолятор SM
Толщина шин -
Цвет Красный

В наличии на складе: 2151 шт.

196р.

На складе: 2151
Код товара: YIS11-60-20-B
Артикул: YIS11-60-20-B
