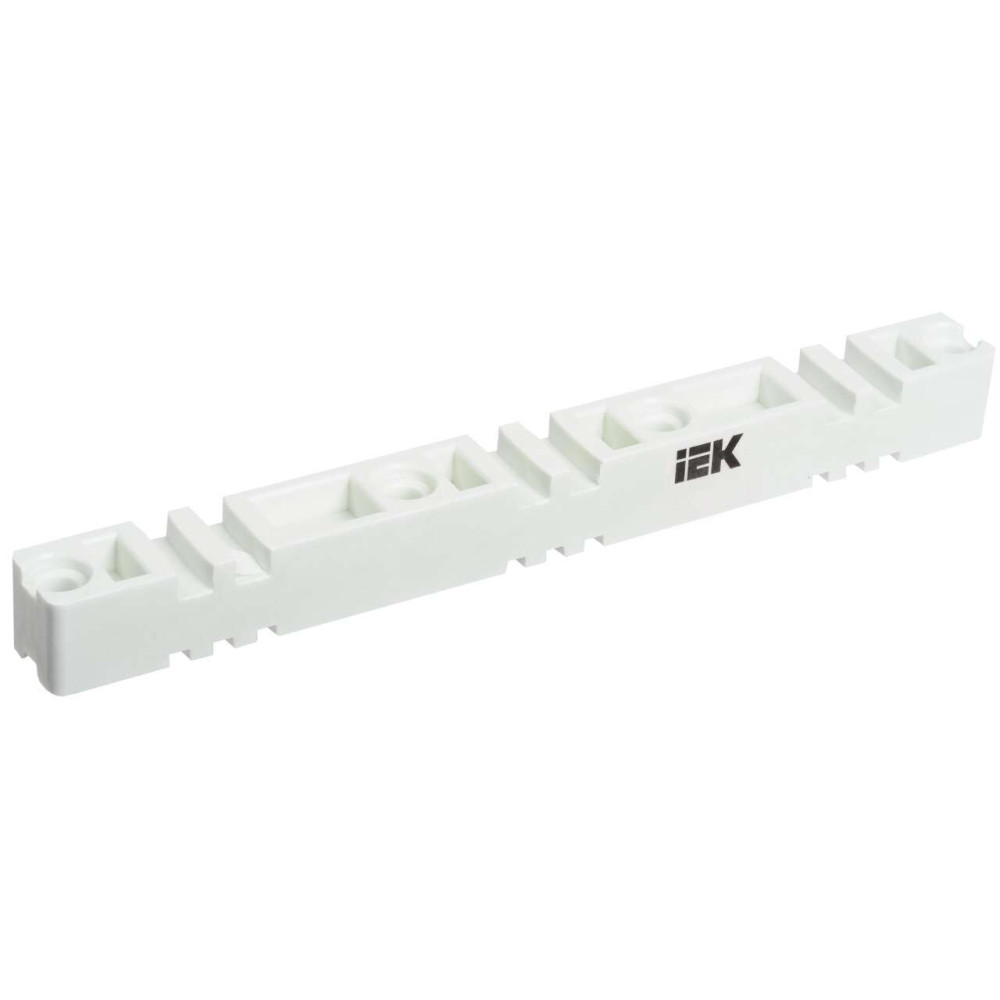

Изолятор шинный плоский ИШП 3P для шин 5мм и 10мм 370мм IEK

YIS40-3-370

Описание
Характеристики

Предназначены для крепления и изоляции силовых токоведущих шин в электрических распределительных шкафах и щитах с номинальным током от 250 до 4000 A. Используются для организации шинных сборок и установки различных ответвлений от центральных шин при сборке щитов НКУ различного назначения. Изолятор имеет 2-х или 3-х фазное исполнение и обеспечивают крепление шин толщиной 5 и 10 мм. Выполнены из SMC материала.

Аналоги: YIS40-3-270

Преимущества

Удобный и быстрый монтаж кабельных трасс.
Высокая прочность SMC материала изолятора гарантирует устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
Универсальный изолятор обеспечивает возможность применения от 1 до 3 медных или алюминиевых шин толщиной от 5 до 10 мм на токи от 250 до 4000 А.
Широкий ассортиментный ряд изоляторов соединительных шпилек позволяет использовать шины толщиной до 120 мм.

Особенности конструкции

SMC материал изолятора гарантирует устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.

Возможность установки шин толщиной 5 и 10 мм.

Для быстрой сборки комплекта используются изолирующие втулки диаметром 20 мм и соединительные шпильки М10.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
ISHP_passport.pdf

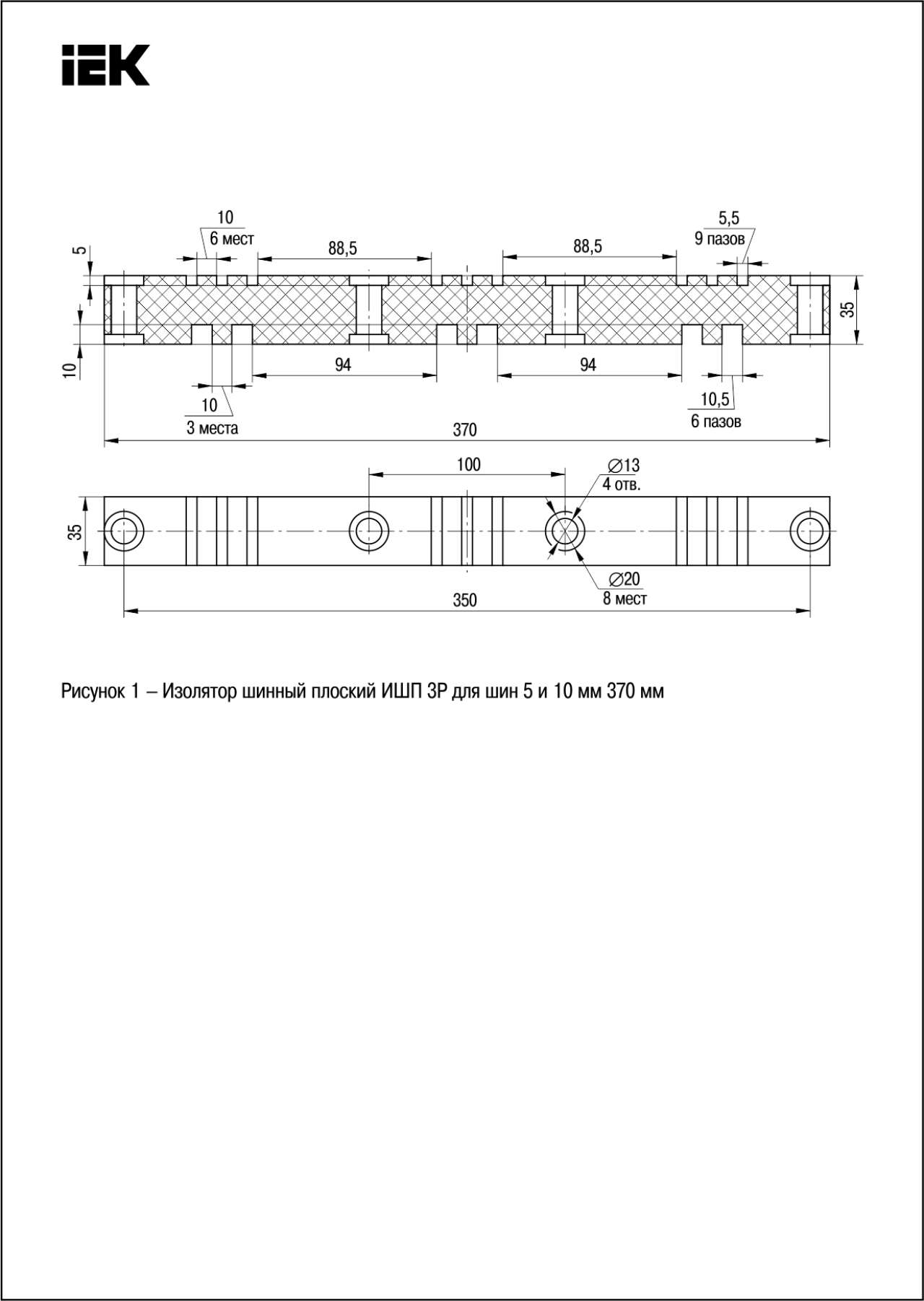

Дополнительные изображения

Класс: Шинодержатель (шинный изолятор) (ID: EC001166)

ID	Описание	Значение	Ед. изм.
EF001391	Количество полюсов	3
EF006811	Тип конструкции	Изолятор ступенчатый
EF007926	Макс. номин. ток	3300	А
IEK_F001405	Пакет шин 5(3), 10(2)	Да
IEK_F000302	Кратковрем выдерж напряж промышл частоты	8.0	кВ
EF002640	Толщина шин	5 и 10	мм
IEK_F000989	Категория горючести по ГОСТ 28157	ПВ-0
EF000007	Цвет	Белый
EF002638	Расстояние между шинами	125	мм
IEK_F000988	Ударная вязкость	≥ 25	кДж на м2
EF002386	Температура эксплуатации	-40...60	°C
EF000228	Номин раб напряжение	400	В
IEK_F000304	Предел прочности на изгиб	123	Мпа
EF002169	Материал	Полиэстер SMC
EF000049	Глубина	35.0	мм
IEK_F000307	Диам отв под крепежные болты в шинах	12.0	мм
EF000040	Высота	35.0	мм

Характеристики

class Шинодержатель (шинный изолятор)
Высота 35.0
Гарантийный срок, Лет 1
Глубина 35.0
Диам отв под крепежные болты в шинах 12.0
Категория горючести по ГОСТ 28157 ПВ-0
Количество полюсов 3
Кратковрем выдерж напряж промышл частоты 8.0
Макс. номин. ток 3300
Материал Полиэстер SMC
Номин раб напряжение 400
Пакет шин 5(3), 10(2) Да
Предел прочности на изгиб 123
Расстояние между шинами 125
Температура эксплуатации -40...60
Тип конструкции Изолятор ступенчатый
Толщина шин 5 и 10
Ударная вязкость ≥ 25
Цвет Белый

В наличии на складе: 568 шт.

1194р.

На складе: 568
Код товара: YIS40-3-370
Артикул: YIS40-3-370
