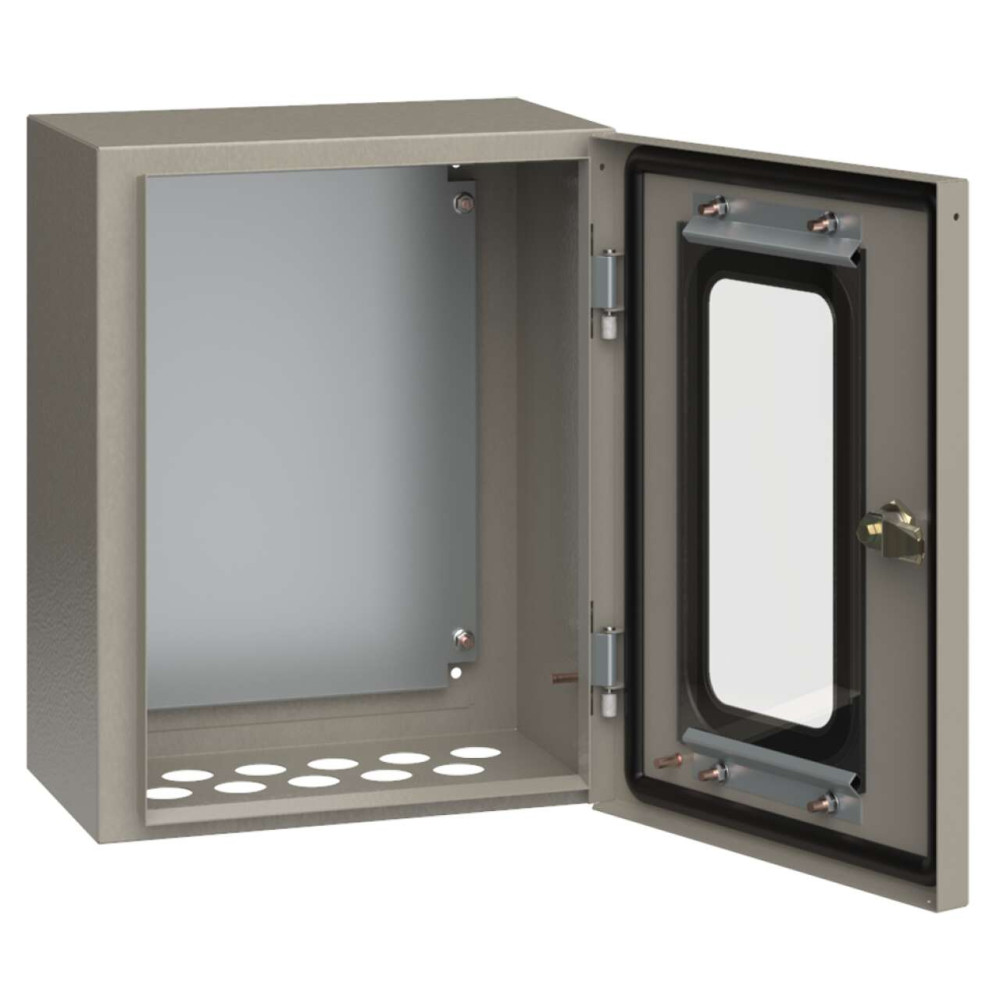

Корпус металлический ЩМП-1-0 (400х300х220мм) У2 IP54 прозрачная дверь IEK

YKM11-01-54-1

Описание
Характеристики

Корпус ЩМП с прозрачной дверцей предназначен для установки систем автоматизации, сигнализации и управления.

Аналоги: YKM40-01-54

Преимущества

Визуальный контроль устанавленного оборудования.
Закалённое стекло обеспечивает высокую степень ударопрочности IK08.
Съемный кабельный ввод облегчает монтаж и подключение оборудования.
Комплект для навески и провод заземления входят в базовую комплектацию корпуса.

Особенности конструкции

Усиленная внутренняя рама стекла.

Закаленное стекло со степенью ударопрочности IK08.

Роботизированная сварка.

Монтажная панель толщиной 1,5 мм.

Комплект поставки

Корпус металлический - 1 шт.
Монтажная панель - 1 шт.
Метизы для установки - 1 комп.
Провод заземления - 1 шт.
Зацеп - 4 шт.
Сальник (для ЩМП -1, -2) - 11 шт.
Сальник (для ЩМП-3) - 13 шт.
Знак "Острожно! Электрическое напряжение" - 1 шт.
Знак "Заземление" - 3 шт.
Инструкция по монтажу - 1 экз.
Паспорт - 1 экз.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
SchMP_x-0_IP54_passp_mult_5.pdf

Дополнительные изображения

Модели для проектировщиков

Revit, Семейство rfa (rar)
IEK_Щит_ЩМП_IP54_Металл_Навесной_Прозрачная_Дверь.rar

3D модели

Класс: Корпус шкафа пустой (ID: EC000058)

ID	Описание	Значение	Ед. изм.
EF000040	Высота	400	мм
EF000008	Ширина	300	мм
EF000049	Глубина	220	мм
EF005474	Степень защиты - IP	IP54
IEK_F000004	Климатическое исполнение	У2
EF006154	Номинальный ток	630	А
EF000116	Номер цвета RAL	7035
EF000003	Тип монтажа	Поверхностного монтажа
EF002386	Температура эксплуатации	-40...40	°C
EF009170	Толщина стенки шкафа	1.0	мм
IEK_F000166	Фактура поверхности	Шагрень
EF001596	Материал корпуса	Сталь
EF000218	Монтажная глубина - ниши	-	мм
EF000537	Ввод кабеля	Снизу
EF009212	Форма крышки	Закрытого типа (закрывающаяся)
EF004427	Количество модулей	-
EF001135	Тип крышки	Закрытого типа (закрывающаяся)
EF000118	С монтажной платой	Да
IEK_F000164	Наличие замка в двери	Да
IEK_F000157	Макс статическая нагрузка на корпус	2	кг
EF004464	Тип дверцы - люка	Одинарный/единичный
IEK_F000179	Толщина металла	1	мм
EF000139	Защитное покрытие поверхности	Полиэфирная порошковая краска
EF009171	Толщина двери или крышки шкафа	1	мм
EF000167	Вес	6,6	кг
IEK_F000178	Вид установки	Навесной
EF003593	Количество вводов	11
EF001088	Возможно расширение	Нет

Характеристики

class Корпус шкафа пустой
Ввод кабеля Снизу
Вес 6,6
Вид установки Навесной
Возможно расширение Нет
Высота 400
Гарантийный срок, Лет 3
Глубина 220
Защитное покрытие поверхности Полиэфирная порошковая краска
Климатическое исполнение У2
Количество вводов 11
Количество модулей -
Макс статическая нагрузка на корпус 2
Материал корпуса Сталь
Монтажная глубина - ниши -
Наличие замка в двери Да
Номер цвета RAL 7035
Номинальный ток 630
С монтажной платой Да
Степень защиты - IP IP54
Температура эксплуатации -40...40
Тип дверцы - люка Одинарный/единичный
Тип крышки Закрытого типа (закрывающаяся)
Тип монтажа Поверхностного монтажа
Толщина двери или крышки шкафа 1
Толщина металла 1
Толщина стенки шкафа 1.0
Фактура поверхности Шагрень
Форма крышки Закрытого типа (закрывающаяся)
Ширина 300
