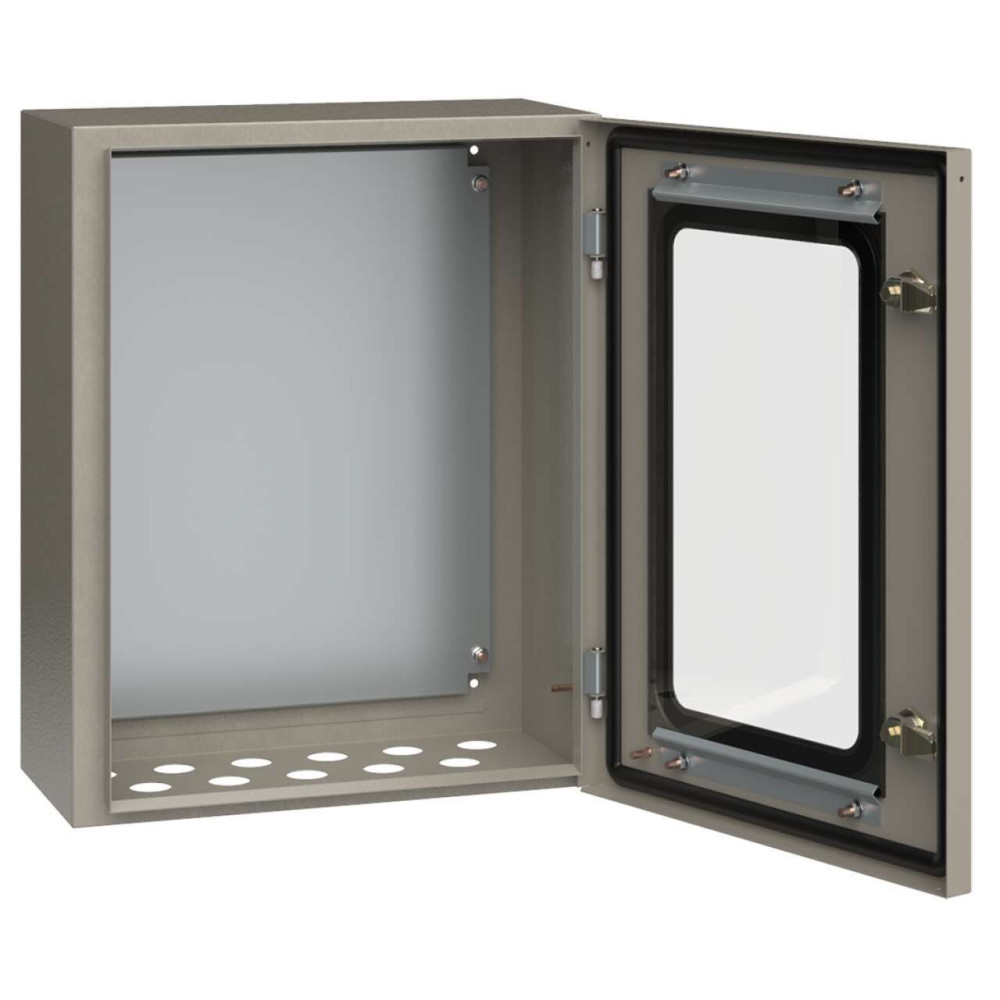

Корпус металлический ЩМП-2-0 (500х400х220мм) У2 IP54 прозрачная дверь IEK

YKM11-02-54-1

Описание
Характеристики

Корпус ЩМП с прозрачной дверцей предназначен для установки систем автоматизации, сигнализации и управления.

Аналоги: YKM40-02-54

Преимущества

Визуальный контроль устанавленного оборудования.
Закалённое стекло обеспечивает высокую степень ударопрочности IK08.
Съемный кабельный ввод облегчает монтаж и подключение оборудования.
Комплект для навески и провод заземления входят в базовую комплектацию корпуса.

Особенности конструкции

Монтажная панель толщиной 1,5 мм.

Усиленная внутренняя рама стекла.

Закаленное стекло со степенью ударопрочности IK08.

Роботизированная сварка.

Комплект поставки

Корпус металлический - 1 шт.
Монтажная панель - 1 шт.
Метизы для установки - 1 комп.
Провод заземления - 1 шт.
Зацеп - 4 шт.
Сальник (для ЩМП -1, -2) - 11 шт.
Сальник (для ЩМП-3) - 13 шт.
Знак "Острожно! Электрическое напряжение" - 1 шт.
Знак "Заземление" - 3 шт.
Инструкция по монтажу - 1 экз.
Паспорт - 1 экз.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
SchMP_x-0_IP54_passp_mult_5.pdf

Дополнительные изображения

Модели для проектировщиков

Revit, Семейство rfa (rar)
IEK_Щит_ЩМП_IP54_Металл_Навесной_Прозрачная_Дверь.rar

3D модели

Класс: Корпус шкафа пустой (ID: EC000058)

ID	Описание	Значение	Ед. изм.
EF000040	Высота	500	мм
EF000008	Ширина	400	мм
EF000049	Глубина	220	мм
EF005474	Степень защиты - IP	IP54
IEK_F000004	Климатическое исполнение	У2
EF006154	Номинальный ток	630	А
EF000116	Номер цвета RAL	7035
EF000537	Ввод кабеля	Снизу
EF000003	Тип монтажа	Поверхностного монтажа
EF004427	Количество модулей	-
EF001596	Материал корпуса	Сталь
EF003593	Количество вводов	11
EF000167	Вес	9,5	кг
EF000218	Монтажная глубина - ниши	-	мм
IEK_F000157	Макс статическая нагрузка на корпус	3,5	кг
EF001135	Тип крышки	Закрытого типа (закрывающаяся)
EF002386	Температура эксплуатации	-40...40	°C
EF004464	Тип дверцы - люка	Одинарный/единичный
EF001088	Возможно расширение	Нет
EF009170	Толщина стенки шкафа	1.0	мм
EF009171	Толщина двери или крышки шкафа	1	мм
EF009212	Форма крышки	Закрытого типа (закрывающаяся)
IEK_F000178	Вид установки	Навесной
IEK_F000166	Фактура поверхности	Шагрень
IEK_F000164	Наличие замка в двери	Да
EF000139	Защитное покрытие поверхности	Полиэфирная порошковая краска
IEK_F000179	Толщина металла	1	мм
EF000118	С монтажной платой	Да

Характеристики

class Корпус шкафа пустой
Ввод кабеля Снизу
Вес 9,5
Вид установки Навесной
Возможно расширение Нет
Высота 500
Гарантийный срок, Лет 3
Глубина 220
Защитное покрытие поверхности Полиэфирная порошковая краска
Климатическое исполнение У2
Количество вводов 11
Количество модулей -
Макс статическая нагрузка на корпус 3,5
Материал корпуса Сталь
Монтажная глубина - ниши -
Наличие замка в двери Да
Номер цвета RAL 7035
Номинальный ток 630
С монтажной платой Да
Степень защиты - IP IP54
Температура эксплуатации -40...40
Тип дверцы - люка Одинарный/единичный
Тип крышки Закрытого типа (закрывающаяся)
Тип монтажа Поверхностного монтажа
Толщина двери или крышки шкафа 1
Толщина металла 1
Толщина стенки шкафа 1.0
Фактура поверхности Шагрень
Форма крышки Закрытого типа (закрывающаяся)
Ширина 400

В наличии на складе: 12 шт.

13342р.

На складе: 12
Код товара: YKM11-02-54-1
Артикул: YKM11-02-54-1
