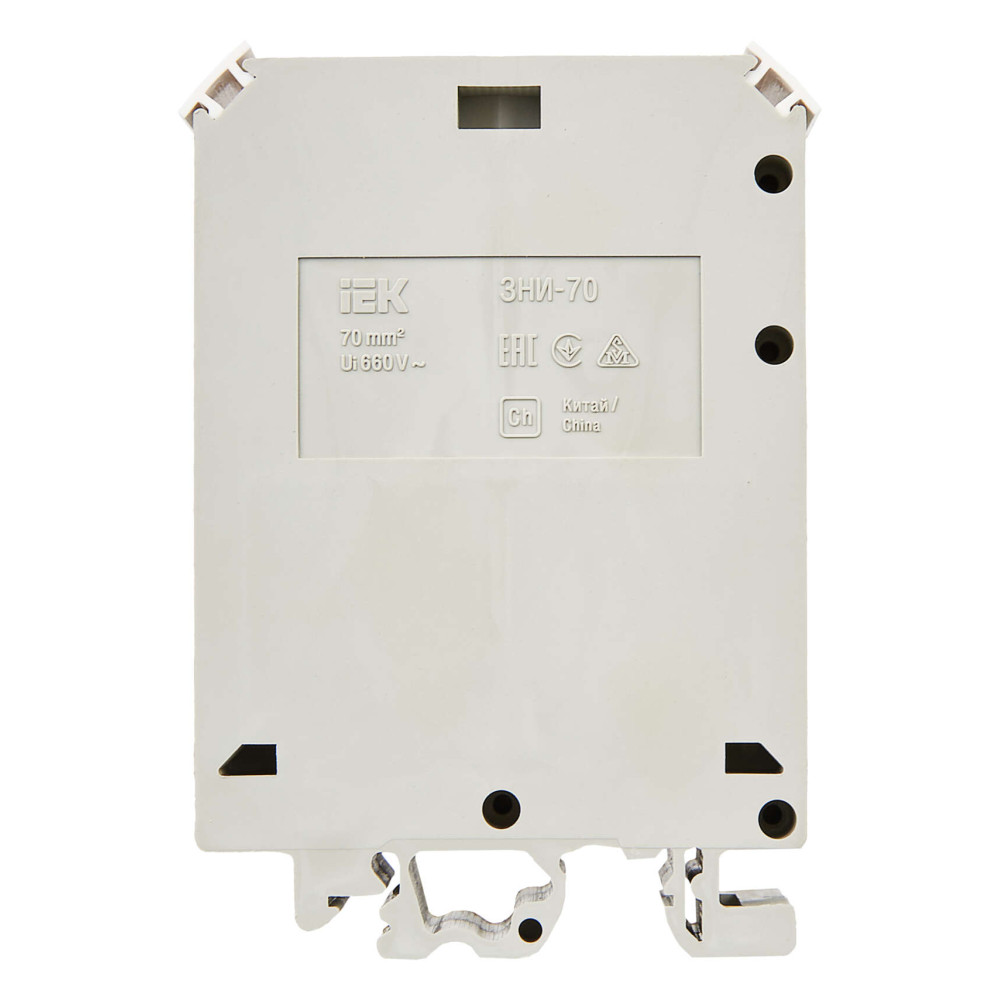

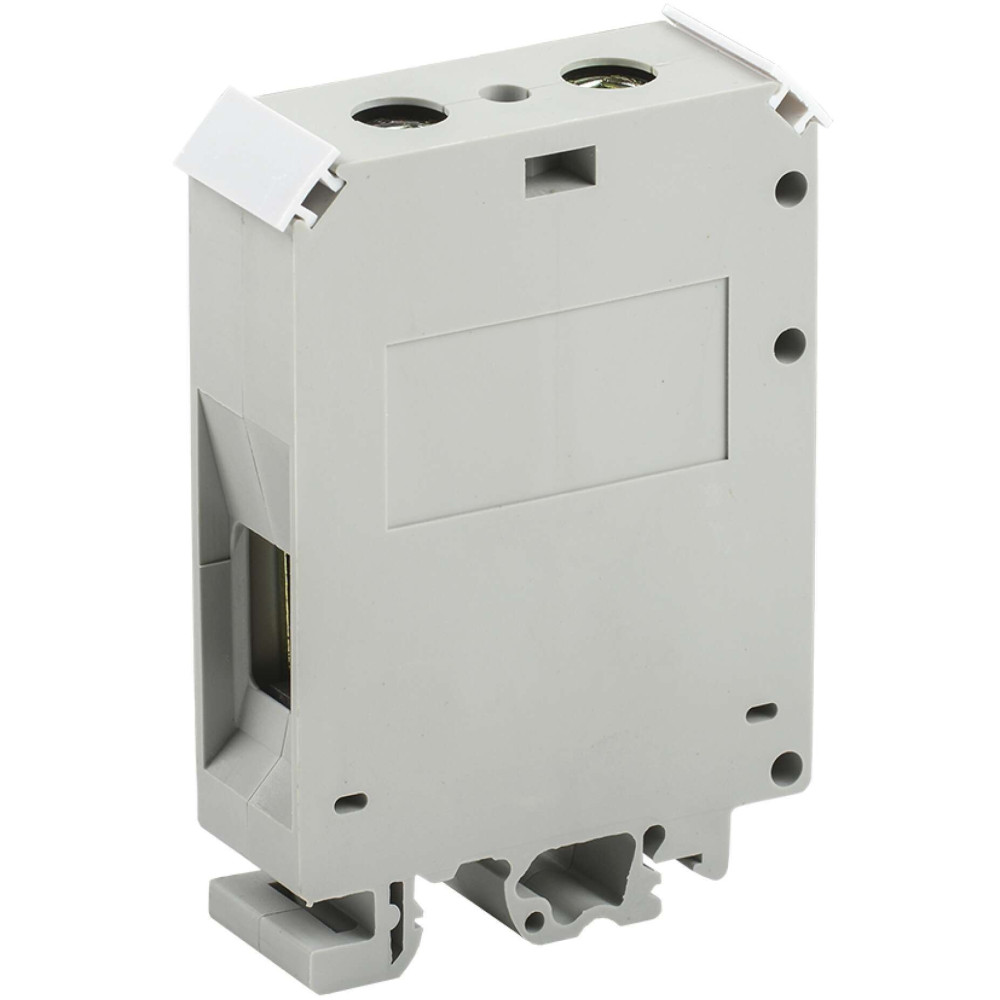

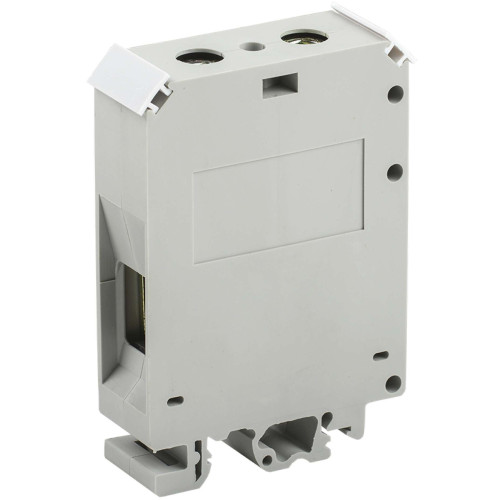

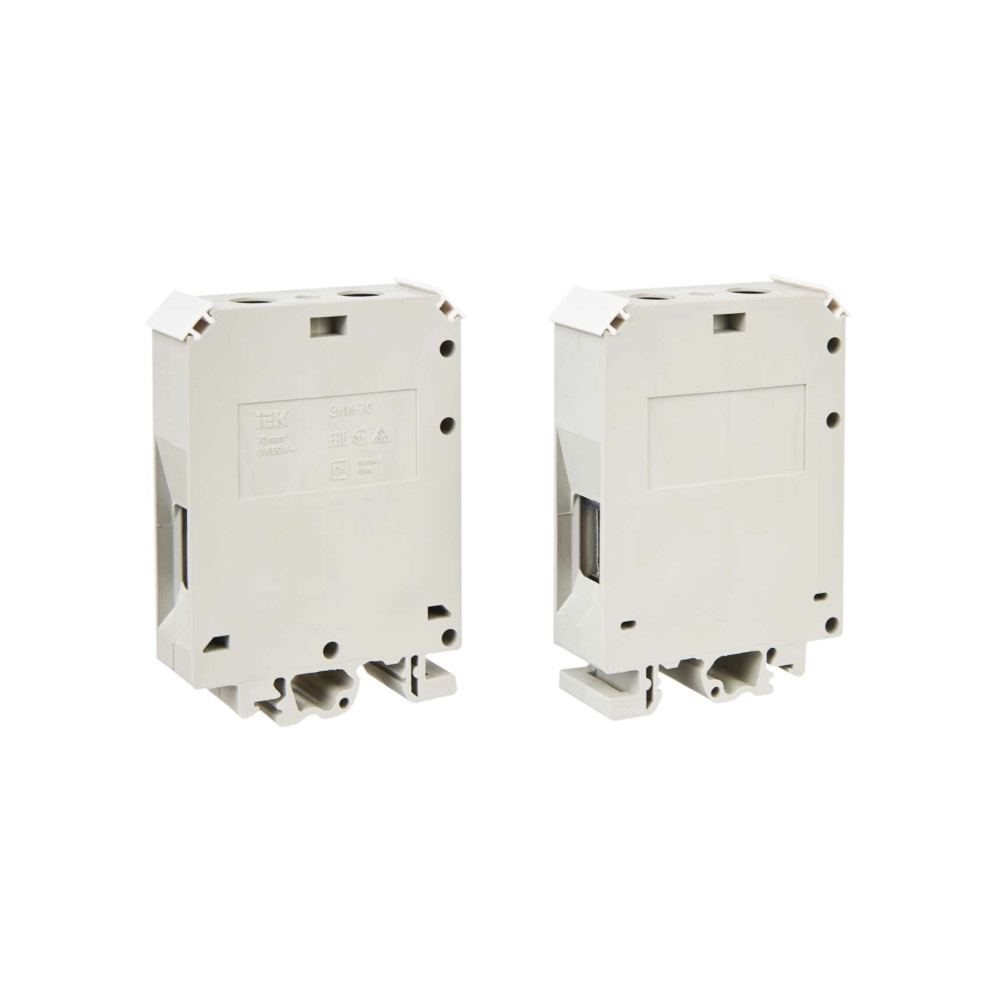

Зажим наборный ЗНИ-70мм2 (JXB250А) серый IEK

Name: Зажим наборный ЗНИ-70мм2 (JXB250А) серый IEK
Brand: Powerom
SKU: YZN10-070-K03
Price: 606.00 RUB
Availability: InStock

YZN10-070-K03

Описание
Характеристики

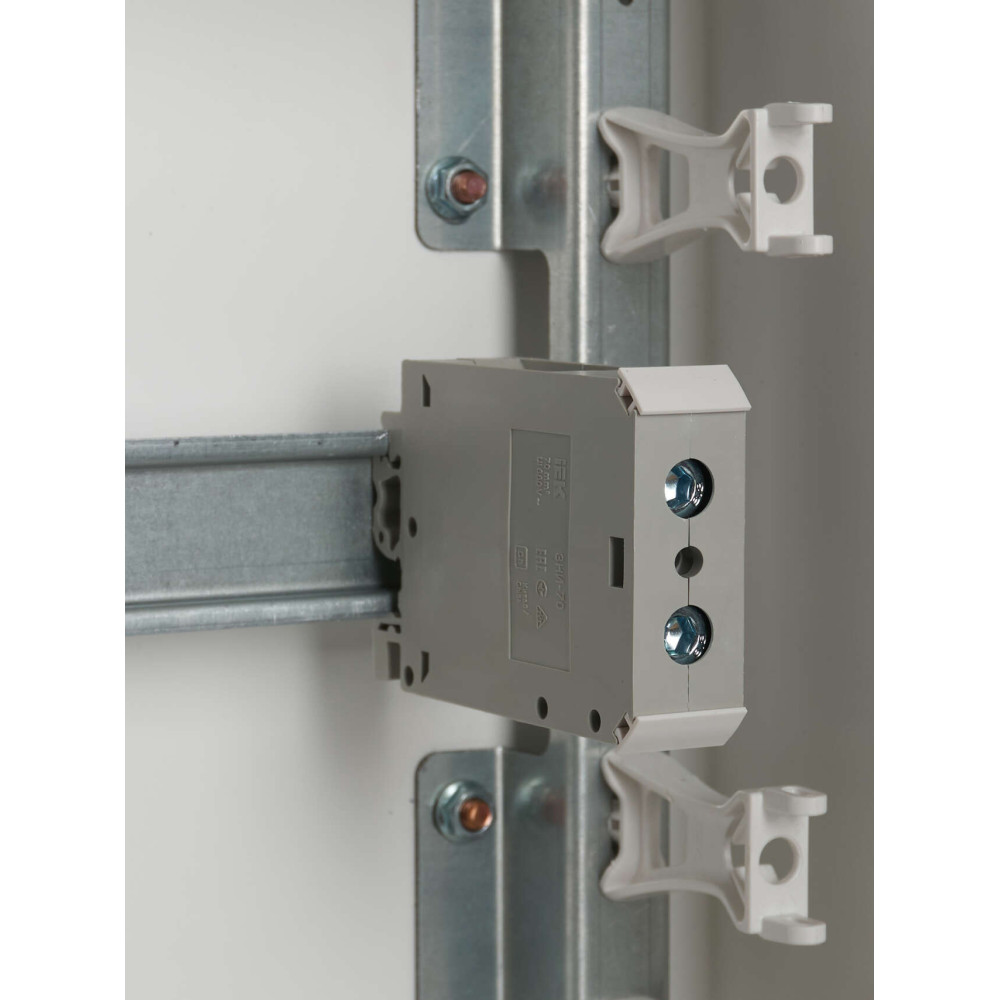

Служат для безопасного и компактного подключения фазных, нулевых и защитных (земля) проводников различного сечения. Устанавливаются на DIN-рейку. Комплектуются маркером для нанесения номера (кроме ЗНИ-2,5 и ЗНИ-95). Также поставляются боковые заглушки для клеммных зажимов серии ЗНИ. Цвет: синий, серый, зеленый. Оконечные зажимы могут закрываться пластиковыми заглушками соответствующего размера и цвета. Выполнены из цветного огнестойкого полиамида: желто-зеленого (земля), синего (ноль), серого (фаза) цвета.

Аналоги: YZN10-095-K03, YZN10-070-K07

Преимущества

Комплектуются маркером для нанесения номера.
Выполнены из цветного негорючего полиамида.

Документация

Сертификаты

Паспорта и РЭ

Руководство По Эксплуатации
ZNI_passport_3.pdf

Дополнительные изображения

Модели для проектировщиков

STEP-формат
YZN10-070-K03 Зажим наборный ЗНИ-70мм2 (JXB250А) серый ИЭК.STEP

Класс: Одно- и многополюсная клемма -зажим -колодка (ID: EC001284)

ID	Описание	Значение	Ед. изм.
EF000010	Модель или исполнение	Трехфазная установка
EF001391	Количество полюсов	1
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF007343	Сечение многожильного гибкого провода	25...70	мм²
EF000007	Цвет	Серый
EF000228	Номин раб напряжение	600	В
EF002527	Тип электрич соединения 2	Винтовое соединение
EF001438	Длина	91,0	мм
EF002521	Класс негорючести изоляц материала UL94	V0
EF001366	Номин напряжение изоляции Ui	660	В
EF001746	Распространяет горение	Нет
EF002526	Тип электрич соединения 1	Винтовое соединение
EF002963	Номин частота	50	Гц
EF007337	Сечение одножильного жёсткого провода	16...70	мм²
IEK_F000274	Номин раб напряжение постоянного тока Ue	440	В
EF005474	Степень защиты - IP	IP20
EF002519	Количество зажимных клемм на 1 полюс	2
EF002525	Требуется торцевая изолирующая пластина	Нет
EF007543	Материал изоляции корпуса	Полиамид
EF000008	Ширина	22,2	мм
EF002544	Возможно использовать с функцией PEN	Нет
EF001596	Материал корпуса	Полиамид
EF004969	Макс поперечное сечение проводника	70	мм²
IEK_F000187	Номин раб напряжение переменного тока Ue	600	В
EF006530	Материал зажима	Сталь
EF008219	Место соединения	Сбоку (поперечное)
IEK_F000986	Материал токоведущей части	Латунь
EF008250	Номин ток In	250	А
EF002522	Ширина или размер ячейки	22.2	мм
EF002393	Рабочая температура	-40...80	°C
IEK_F000004	Климатическое исполнение	УХЛ3
EF000040	Высота	61,5	мм
IEK_F000275	Номинальная способность к присоединению	35...70	мм²

Характеристики

class Одно- и многополюсная клемма -зажим -колодка
Возможно использовать с функцией PEN Нет
Высота 61,5
Гарантийный срок, Лет 3
Длина 91,0
Класс негорючести изоляц материала UL94 V0
Климатическое исполнение УХЛ3
Количество зажимных клемм на 1 полюс 2
Количество полюсов 1
Макс поперечное сечение проводника 70
Материал зажима Сталь
Материал изоляции корпуса Полиамид
Материал корпуса Полиамид
Материал токоведущей части Латунь
Место соединения Сбоку (поперечное)
Модель или исполнение Трехфазная установка
Номин напряжение изоляции Ui 660
Номин раб напряжение 600
Номин раб напряжение переменного тока Ue 600
Номин раб напряжение постоянного тока Ue 440
Номин ток In 250
Номин частота 50
Номинальная способность к присоединению 35...70
Рабочая температура -40...80
Распространяет горение Нет
Сечение многожильного гибкого провода 25...70
Сечение одножильного жёсткого провода 16...70
Срок службы, Лет не менее 5
Степень защиты - IP IP20
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип электрич соединения 1 Винтовое соединение
Тип электрич соединения 2 Винтовое соединение
Требуется торцевая изолирующая пластина Нет
Цвет Серый
Ширина 22,2
Ширина или размер ячейки 22.2

В наличии на складе: 3445 шт.

606р.

На складе: 3445
Код товара: YZN10-070-K03
Артикул: YZN10-070-K03
