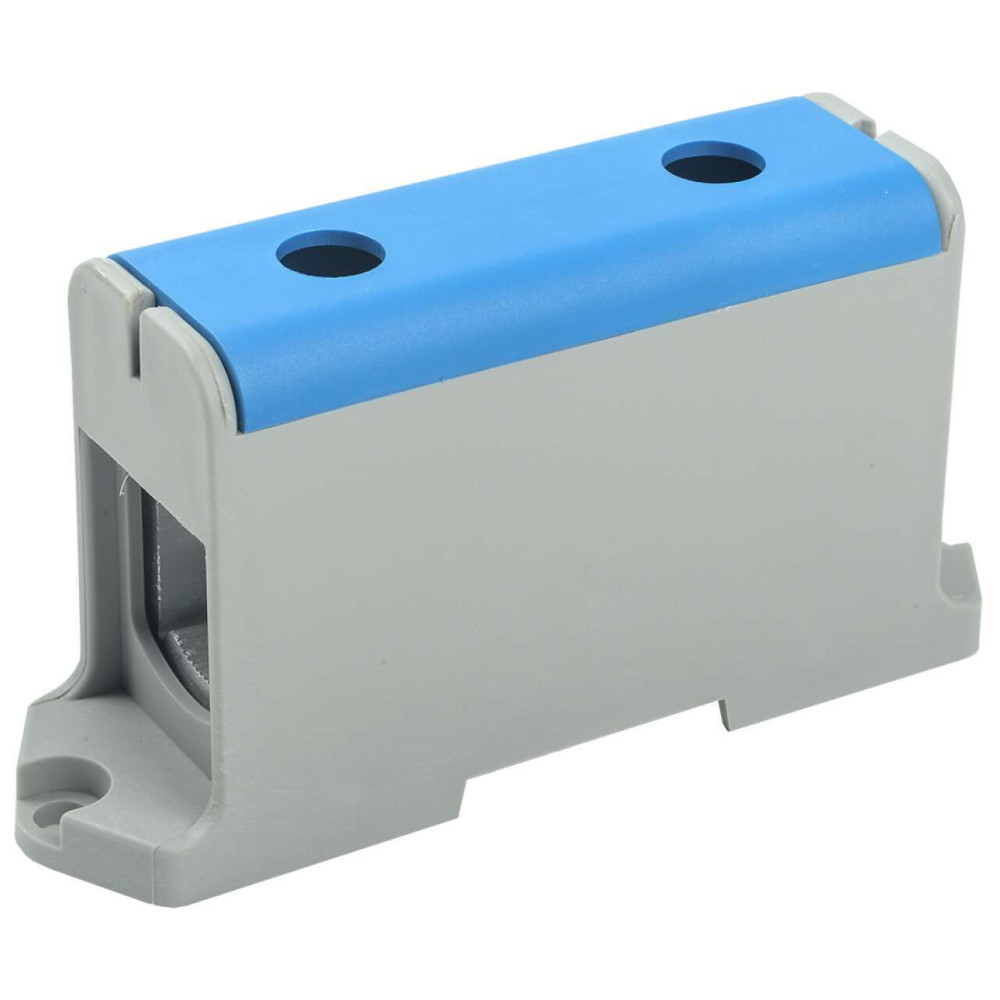

Клемма вводная силовая КВС 35-240мм2 синяя IEK

YZN12-240-K07

Описание
Характеристики

Вводные силовые клеммы предназначены для соединения проводников больших размеров от 6 до 240мм2 при организации ввода и распределения проводников внутри электротехнических шкафов и щитов. Применяется для соединения медных и алюминиевых проводников при установке промышленного оборудования. Подключение посредством зажимов делает монтаж максимально простым и быстрым. Прочный корпус из полиамида обладают повышенной пожаростойкостью.

Аналоги: YZN22-240-K52

Преимущества

Прочный корпус обладает повышенной пожаростойкостью, выполнен из полиамида PA 6.6 по стандарту UL94 V0 (не поддерживающего горение).
Специальная паста на зажимном винте и токоведущей шине клеммы увеличивает контактную поверхность и уменьшает потери мощности и нагрев в точке контакта, увеличивая срок службы клеммы.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
KVS_passport_2.pdf

Дополнительные изображения

Класс: Одно- и многополюсная клемма -зажим -колодка (ID: EC001284)

ID	Описание	Значение	Ед. изм.
EF000010	Модель или исполнение	Нулевая
EF001391	Количество полюсов	1
EF000003	Тип монтажа	DIN-рейка / винт
EF007343	Сечение многожильного гибкого провода	35...240	мм²
EF000007	Цвет	Синий/голубой
EF000228	Номин раб напряжение	800	В
EF002527	Тип электрич соединения 2	Винтовое соединение
EF001438	Длина	130	мм
IEK_F000274	Номин раб напряжение постоянного тока Ue	≤ 800	В
EF002393	Рабочая температура	-40...85	°C
EF006530	Материал зажима	Алюминий
EF002522	Ширина или размер ячейки	37.5	мм
EF007337	Сечение одножильного жёсткого провода	35...240	мм²
EF002521	Класс негорючести изоляц материала UL94	V0
EF000008	Ширина	37,5	мм
IEK_F000938	Момент затяжки Нм при сечении проводника	12 (35...70) / 40 (95...240)	мм²
IEK_F000187	Номин раб напряжение переменного тока Ue	≤ 800	В
EF005474	Степень защиты - IP	IP20
EF008219	Место соединения	Сбоку (поперечное)
IEK_F000480	Кол-во в комплекте	2	шт
EF002525	Требуется торцевая изолирующая пластина	Нет
EF002963	Номин частота	50	Гц
EF008250	Номин ток In	Сu: 425 / Al: 380	А
EF001596	Материал корпуса	Полиамид
EF002519	Количество зажимных клемм на 1 полюс	2
EF002544	Возможно использовать с функцией PEN	Нет
EF007543	Материал изоляции корпуса	Полиамид
EF001746	Распространяет горение	Нет
EF002526	Тип электрич соединения 1	Винтовое соединение
EF000040	Высота	130	мм
IEK_F000275	Номинальная способность к присоединению	35...240	мм²
EF001366	Номин напряжение изоляции Ui	800	В
IEK_F000004	Климатическое исполнение	УХЛ3
IEK_F000986	Материал токоведущей части	Алюминий

Характеристики

class Одно- и многополюсная клемма -зажим -колодка
Возможно использовать с функцией PEN Нет
Высота 130
Гарантийный срок, Лет 5
Длина 130
Класс негорючести изоляц материала UL94 V0
Климатическое исполнение УХЛ3
Кол-во в комплекте 2
Количество зажимных клемм на 1 полюс 2
Количество полюсов 1
Материал зажима Алюминий
Материал изоляции корпуса Полиамид
Материал корпуса Полиамид
Материал токоведущей части Алюминий
Место соединения Сбоку (поперечное)
Модель или исполнение Нулевая
Момент затяжки Нм при сечении проводника 12 (35...70) / 40 (95...240)
Номин напряжение изоляции Ui 800
Номин раб напряжение 800
Номин раб напряжение переменного тока Ue ≤ 800
Номин раб напряжение постоянного тока Ue ≤ 800
Номин ток In Сu: 425 / Al: 380
Номин частота 50
Номинальная способность к присоединению 35...240
Рабочая температура -40...85
Распространяет горение Нет
Сечение многожильного гибкого провода 35...240
Сечение одножильного жёсткого провода 35...240
Срок службы, Лет не менее 15
Степень защиты - IP IP20
Тип монтажа DIN-рейка / винт
Тип электрич соединения 1 Винтовое соединение
Тип электрич соединения 2 Винтовое соединение
Требуется торцевая изолирующая пластина Нет
Цвет Синий/голубой
Ширина 37,5
Ширина или размер ячейки 37.5

В наличии на складе: 192 шт.

1011р.

На складе: 192
Код товара: YZN12-240-K07
Артикул: YZN12-240-K07
