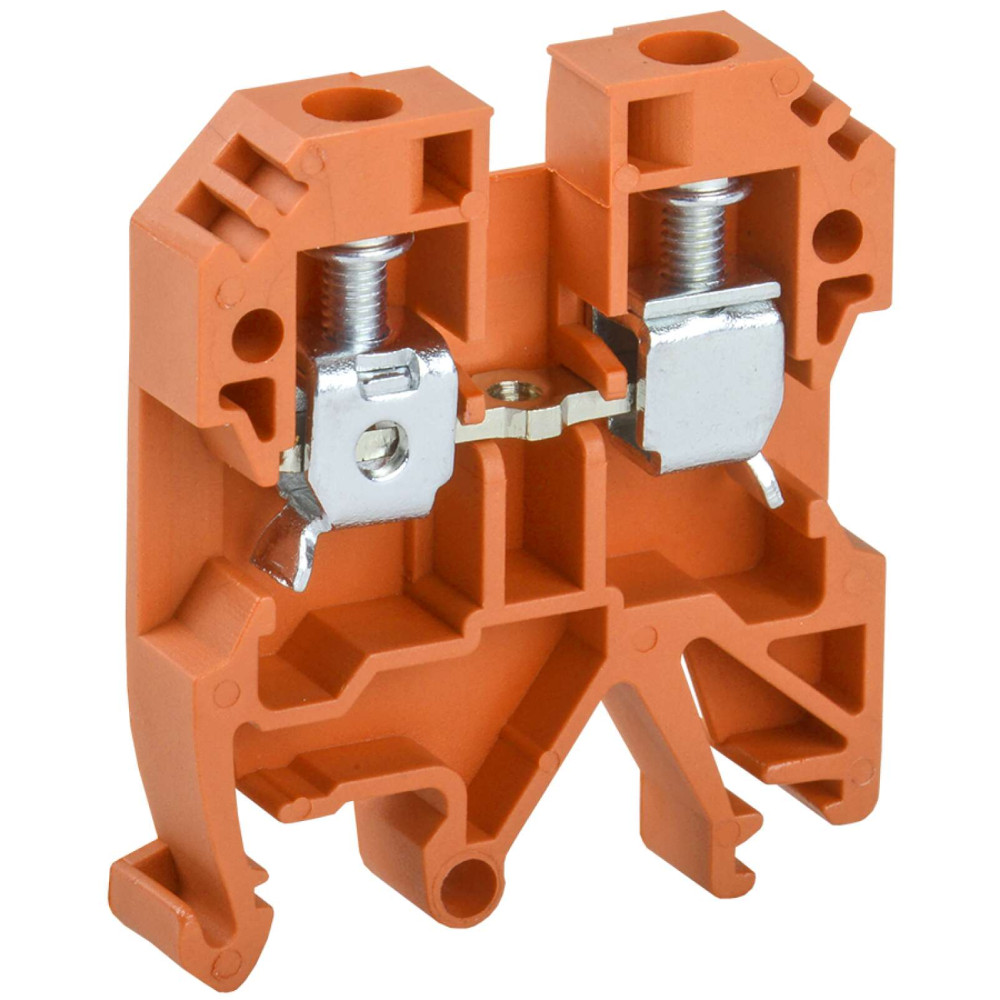

Клемма винтовая КВИ-6мм2 оранжевая IEK

YZN30-006-K09

Описание
Характеристики

Винтовые клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов. Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку. Цвет исполнений клемм: серый, синий, желтый, зеленый, красный, черный, оранжевый, желто-зеленый (PE).

Аналоги: YZN30-006-K03

Преимущества

Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
Испытание на превышение температуры (не более, чем 45°С).
Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
Испытание падения напряжения (не более, чем 3,2мВ).

Особенности конструкции

Специальная зажимная клетка уменьшает эффект «самоотвинчивания» винта и позволяет подсоединять проводники с кабельными наконечниками или без них.

Корпус выполнен из полиамида, не поддерживающего горение (проверка раскаленной нитью при 960°С).

Возможность установки винтовой перемычки в центральной части клемм.

Универсальная маркировочная площадка для широкого ряда сечений проводников.

Токоведущая шина фазных клемм, выполненная из латуни или медной пластины (содержание меди не менее 99,7%), имеет специальные насечки для надежной фиксации проводника.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Klemmy_KVI_passp_mult_5.pdf

Дополнительные изображения

Класс: Одно- и многополюсная клемма -зажим -колодка (ID: EC001284)

ID	Описание	Значение	Ед. изм.
EF000010	Модель или исполнение	Трехфазная установка
EF001391	Количество полюсов	1
EF000003	Тип монтажа	DIN-рейка (стандарт) 35 мм
EF007343	Сечение многожильного гибкого провода	2,5...6	мм²
EF000007	Цвет	Оранжевый
EF000228	Номин раб напряжение	800	В
EF002527	Тип электрич соединения 2	Винтовое соединение
RF000040	Тип изделия/компонента	Клемма КВИ
EF008250	Номин ток In	50	А
IEK_F000987	Номин напряжение изоляции	1000	В
EF006530	Материал зажима	Сталь
IEK_F001001	Степень защиты - IP с уст заглушкой	IP20
EF000008	Ширина	8,2	мм
EF002526	Тип электрич соединения 1	Винтовое соединение
EF007337	Сечение одножильного жёсткого провода	2,5...10	мм²
EF002544	Возможно использовать с функцией PEN	Нет
IEK_F000480	Кол-во в комплекте	50	шт
EF002963	Номин частота	50	Гц
EF006786	Степень загрязнения	3
IEK_F000183	Минимальное сечение	2.5	мм
EF008219	Место соединения	Сбоку (поперечное)
IEK_F000986	Материал токоведущей части	Латунь
EF002525	Требуется торцевая изолирующая пластина	Да
IEK_F000992	Относительная влажность воздуха	≥ 90
EF007543	Материал изоляции корпуса	Полиамид
EF002519	Количество зажимных клемм на 1 полюс	2
IEK_F000187	Номин раб напряжение переменного тока Ue	≤ 800	В
EF002522	Ширина или размер ячейки	8.2	мм
EF001366	Номин напряжение изоляции Ui	6000	В
IEK_F000004	Климатическое исполнение	УХЛ3
IEK_F001000	Степень защиты - IP без заглушки	IP00
EF002521	Класс негорючести изоляц материала UL94	V0
EF002393	Рабочая температура	-60...110	°C
EF004969	Макс поперечное сечение проводника	6	мм²
IEK_F000274	Номин раб напряжение постоянного тока Ue	≤ 800	В
IEK_F000544	Ремонтопригодность	Нет
EF005474	Степень защиты - IP	IP00
IEK_F000275	Номинальная способность к присоединению	2,5...6	мм²
EF001596	Материал корпуса	Полиамид
EF001746	Распространяет горение	Нет
EF001438	Длина	45,7	мм
EF000040	Высота	41,6	мм
EF002578	Номин импульсное выдерживаемое напряжение	6	кВ

Характеристики

class Одно- и многополюсная клемма -зажим -колодка
Возможно использовать с функцией PEN Нет
Высота 41,6
Гарантийный срок, Лет 5
Длина 45,7
Класс негорючести изоляц материала UL94 V0
Климатическое исполнение УХЛ3
Кол-во в комплекте 50
Количество зажимных клемм на 1 полюс 2
Количество полюсов 1
Макс поперечное сечение проводника 6
Материал зажима Сталь
Материал изоляции корпуса Полиамид
Материал корпуса Полиамид
Материал токоведущей части Латунь
Место соединения Сбоку (поперечное)
Минимальное сечение 2.5
Модель или исполнение Трехфазная установка
Номин импульсное выдерживаемое напряжение 6
Номин напряжение изоляции 1000
Номин напряжение изоляции Ui 6000
Номин раб напряжение 800
Номин раб напряжение переменного тока Ue ≤ 800
Номин раб напряжение постоянного тока Ue ≤ 800
Номин ток In 50
Номин частота 50
Номинальная способность к присоединению 2,5...6
Относительная влажность воздуха ≥ 90
Рабочая температура -60...110
Распространяет горение Нет
Ремонтопригодность Нет
Сечение многожильного гибкого провода 2,5...6
Сечение одножильного жёсткого провода 2,5...10
Степень загрязнения 3
Степень защиты - IP IP00
Степень защиты - IP без заглушки IP00
Степень защиты - IP с уст заглушкой IP20
Тип изделия/компонента Клемма КВИ
Тип монтажа DIN-рейка (стандарт) 35 мм
Тип электрич соединения 1 Винтовое соединение
Тип электрич соединения 2 Винтовое соединение
Требуется торцевая изолирующая пластина Да
Цвет Оранжевый
Ширина 8,2
Ширина или размер ячейки 8.2

В наличии на складе: 300 шт.

77р.
