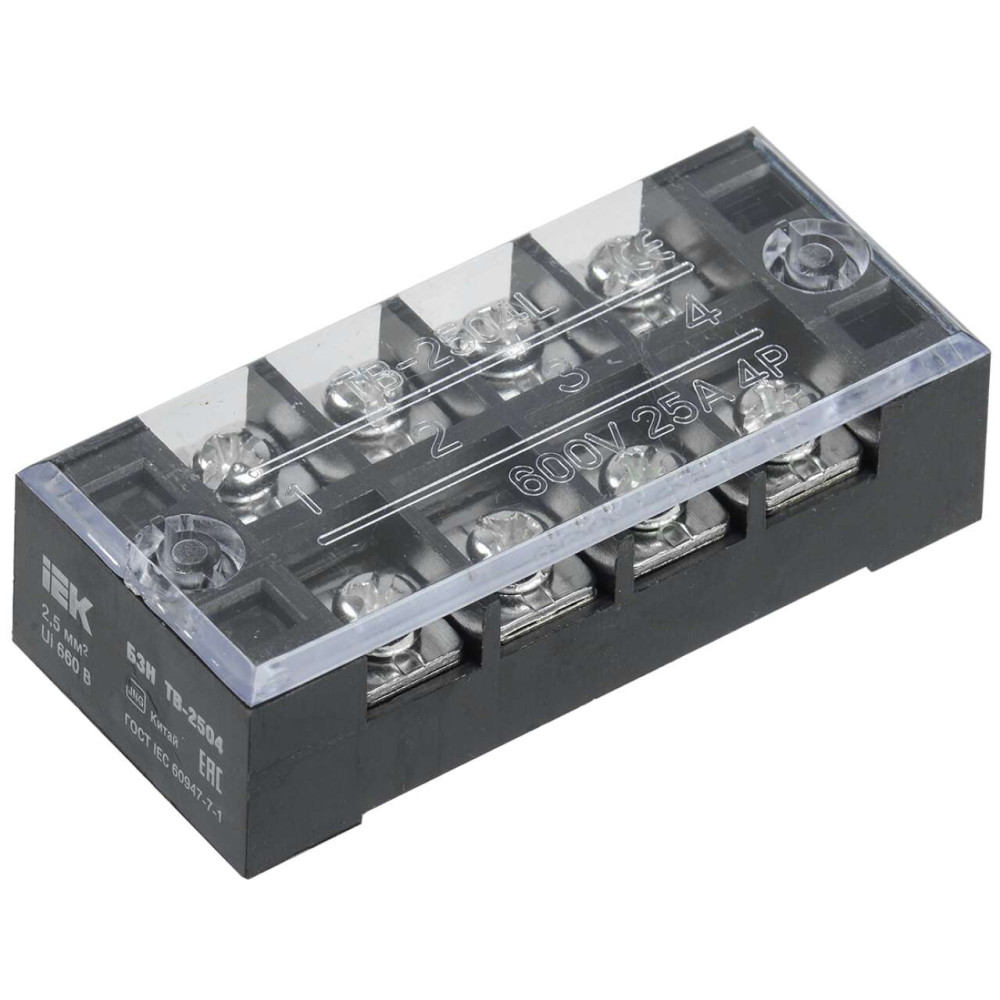

Блок зажимов наборный БЗН ТВ-2504 2,5мм2 25А 4 пары IEK

YZN41-04-002-K02

Описание
Характеристики

Используются для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В. Устанавливаются на монтажную панель. Для изоляции проводников устанавливается прозрачная крышка. Корпус выполнен из не поддерживающего горение АБС-пластика. Токоведущая шина изготовлена из латуни.

Аналоги: YZN41-04-004-K02, YZN41-06-002-K02

Преимущества

Материал корпуса: пожаробезопасный АБС-пластик или карболит.
Номинальный рабочий ток и присоединительная способность:
- блоки ТВ – 15-100 А, Ø 1,5 – 10 мм2;
- блоки ТС – 60-600 А, Ø 16 – 300 мм2;
- блоки ТК – 10-100 А, Ø 1,5 – 25 мм2.
Широкий диапазон рабочих температур: от -40 до +50°C.
Испытание на превышение температуры (не более, чем 45°С).
Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.
Испытание падения напряжения (не более, чем 3,2 мВ).

Особенности конструкции

Возможность соединения нескольких групп проводников в одном корпусе: Блоки ТВ – 4, 6 или 12 пар. Блоки ТС – 3 или 4 пары. Блоки ТК – до 10 пар.

Для надежной фиксации проводников на токоведущей шине имеются насечки.

Визуальный контроль состояния контактов через прозрачную крышку.

Документация

Сертификаты

Паспорта и РЭ

Руководство По Эксплуатации
Clamping_blocks_BZN_passport_3.pdf

Дополнительные изображения

Класс: Одно- и многополюсная клемма -зажим -колодка (ID: EC001284)

ID	Описание	Значение	Ед. изм.
EF000010	Модель или исполнение	Трехфазная установка
EF001391	Количество полюсов	4
EF000003	Тип монтажа	Непосредственная установка
EF007343	Сечение многожильного гибкого провода	1...2,5	мм²
EF000007	Цвет	Черный
EF000228	Номин раб напряжение	660	В
EF002527	Тип электрич соединения 2	Винтовое соединение
EF008219	Место соединения	Сбоку (поперечное)
EF004969	Макс поперечное сечение проводника	2,5	мм²
EF002578	Номин импульсное выдерживаемое напряжение	8	кВ
IEK_F001042	Количество клеммных пар	4
EF001366	Номин напряжение изоляции Ui	660	В
IEK_F001044	Макс сечение присоед шин	9х4	мм²
EF006530	Материал зажима	Сталь
IEK_F000275	Номинальная способность к присоединению	1...2,5	мм²
IEK_F000544	Ремонтопригодность	Нет
IEK_F000992	Относительная влажность воздуха	≤ 90%
EF005474	Степень защиты - IP	IP00
EF007337	Сечение одножильного жёсткого провода	1...2,5	мм²
EF000040	Высота	19	мм
IEK_F000004	Климатическое исполнение	УХЛ3
EF008250	Номин ток In	25	А
EF002521	Класс негорючести изоляц материала UL94	V1
EF002544	Возможно использовать с функцией PEN	Нет
IEK_F001043	Сечение шины	9.5	мм²
EF002526	Тип электрич соединения 1	Болтовое соединение
EF002963	Номин частота	50	Гц
EF006786	Степень загрязнения	3
IEK_F000274	Номин раб напряжение постоянного тока Ue	≤ 440	В
EF002525	Требуется торцевая изолирующая пластина	Нет
EF000008	Ширина	30	мм
EF007543	Материал изоляции корпуса	Прочее
EF001746	Распространяет горение	Нет
EF002522	Ширина или размер ячейки	30.0	мм
IEK_F000187	Номин раб напряжение переменного тока Ue	≤ 660	В
EF001438	Длина	67	мм
EF002393	Рабочая температура	-40...50	°C
EF001596	Материал корпуса	АБС-пластик
IEK_F000985	Винт крепления	М4
EF002519	Количество зажимных клемм на 1 полюс	2
IEK_F000986	Материал токоведущей части	Сталь

Характеристики

class Одно- и многополюсная клемма -зажим -колодка
Винт крепления М4
Возможно использовать с функцией PEN Нет
Высота 19
Гарантийный срок, Лет 1
Длина 67
Класс негорючести изоляц материала UL94 V1
Климатическое исполнение УХЛ3
Количество зажимных клемм на 1 полюс 2
Количество клеммных пар 4
Количество полюсов 4
Макс поперечное сечение проводника 2,5
Макс сечение присоед шин 9х4
Материал зажима Сталь
Материал изоляции корпуса Прочее
Материал корпуса АБС-пластик
Материал токоведущей части Сталь
Место соединения Сбоку (поперечное)
Модель или исполнение Трехфазная установка
Номин импульсное выдерживаемое напряжение 8
Номин напряжение изоляции Ui 660
Номин раб напряжение 660
Номин раб напряжение переменного тока Ue ≤ 660
Номин раб напряжение постоянного тока Ue ≤ 440
Номин ток In 25
Номин частота 50
Номинальная способность к присоединению 1...2,5
Относительная влажность воздуха ≤ 90%
Рабочая температура -40...50
Распространяет горение Нет
Ремонтопригодность Нет
Сечение многожильного гибкого провода 1...2,5
Сечение одножильного жёсткого провода 1...2,5
Сечение шины 9.5
Степень загрязнения 3
Степень защиты - IP IP00
Тип монтажа Непосредственная установка
Тип электрич соединения 1 Болтовое соединение
Тип электрич соединения 2 Винтовое соединение
Требуется торцевая изолирующая пластина Нет
Цвет Черный
Ширина 30
Ширина или размер ячейки 30.0

В наличии на складе: 15691 шт.

79р.

На складе: 15691
Код товара: YZN41-04-002-K02
Артикул: YZN41-04-002-K02
