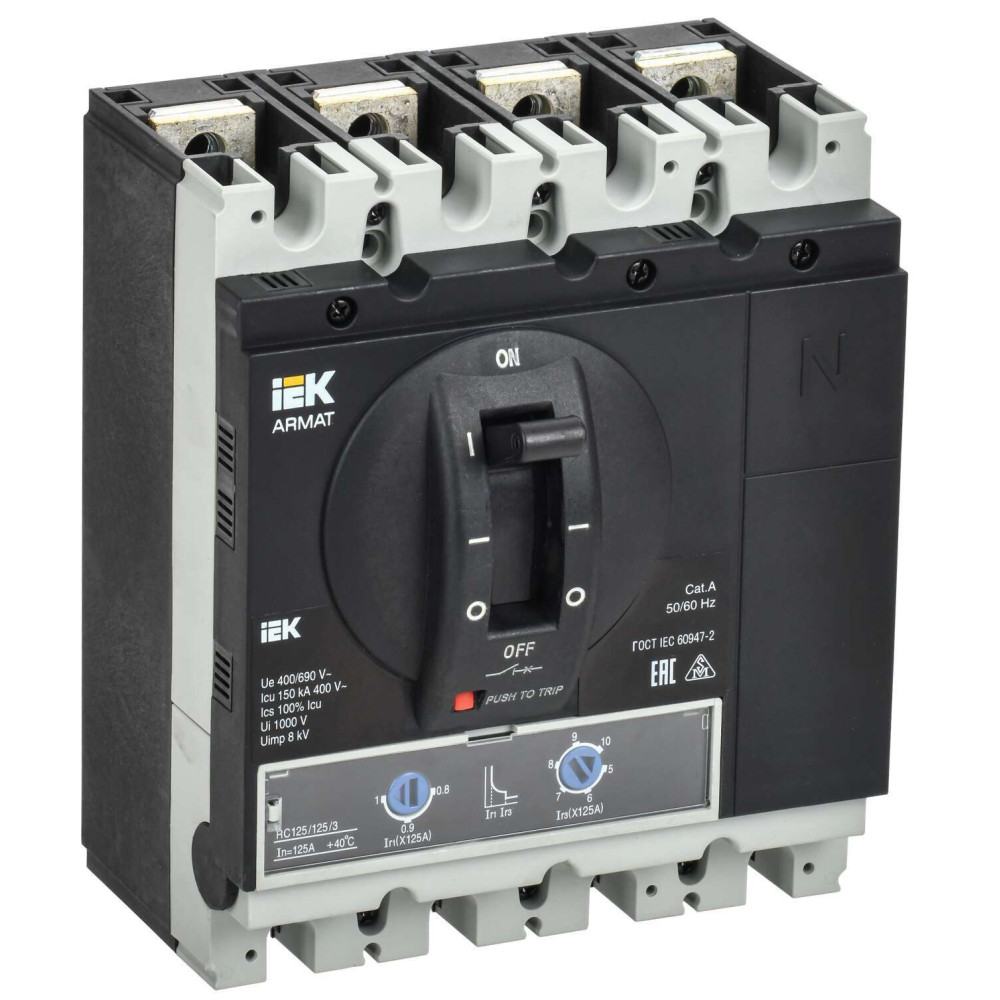

ARMAT Автоматический выключатель в литом корпусе 4P типоразмер G 150кА 125А расцепитель термомагнитный регулируемый IEK

AR-MCCB-4G-150-0125A-ATUC

Описание
Характеристики

Автоматические выключатели в литом корпусе ARMAT применяются в различных типах низковольтных комплектных устройств – от распределительных щитов до ВРУ 1600 А. Входят в состав комплексных решений на базе продукции ARMAT IEK для создания систем энергораспределения зданий и сооружений, в том числе для индустриальных и высокотехнологических объектов. Благодаря высокой отключающей способности (до 150 кА) линейка автоматических выключателей в литом корпусе ARMAT идеальна для применения на энергоемких промышленных объектах. В комплексе с воздушными автоматическими выключателями ARMAT используются в НКУ до 6300 А. Вся линейка силовых автоматических выключателей ARMAT (воздушных и в литом корпусе) производится на современном, полностью автоматизированном оборудовании, с постоянным контролем качества. Электротехническая продукция IEK тщательно тестируется как в независимых лабораториях, так и в собственной лаборатории IEK GROUP в Москве. Мы уверены в высоком качестве и надежности силовых выключателей линейки ARMAT – вот почему гарантийный срок их эксплуатации составляет 5 лет!

Преимущества

Увеличение энергопотребности современного производства требует повышенных In и Icu автоматических выключателей. Автоматические выключатели в литом корпусе ARMAT обеспечивают надежное энергоснабжение высокотехнологичных производственных линий.
Модификации силовых выключателей в литом корпусе ARMAT со специальными версиями расцепителей поддерживают возможность подключения по протоколу Modbus, что позволяет интегрировать их в систему диспетчеризации и мониторинга.
Большой ресурс циклов включения и отключения гарантирует продолжительную работу автоматических выключателей в литом корпусе ARMAT. Высокая износостойкость подтверждена испытаниями, в том числе в международной независимой лаборатории.
Стабильная работа энергосистемы в любых условиях важна для эффективности технологических процессов и безопасности людей. Автоматические выключатели в литом корпусе из линейки ARMAT обладают минимальной зависимостью пропускаемого тока от температуры окружающей среды.

Документация

Сертификаты

Паспорта и РЭ

Схемы подключения

Дополнительные изображения

Модели для проектировщиков

STEP-формат
AR-MCCB-4G-150-0125A-ATUC ARMAT Авт. выкл. лит. корпус 4P G 150кА 125А ТМ рег. IEK.STEP

Класс: Силовой авт выкл для защиты оборудования (ID: EC000228)

ID	Описание	Значение	Ед. изм.
EF000227	Номин ток	125	А
EF001391	Количество полюсов	4
EF007048	Номин откл способность Icu при 400 В 50 Гц	150	кА
IEK_F000054	Исполнение	Стационарное
EF007007	Тип расцепителя	Термомагнитный
EF000228	Номин раб напряжение	400/690	В
RF000040	Тип изделия/компонента	Выключатель автоматический в литом корпусе
EF005387	Потери энергии	23,8	Вт
EF002386	Температура эксплуатации	-40...60	°C
EF006697	Моторный привод встроенный	Нет
EF006819	Тип подключения силовой электрич цепи	Болтовое соединение
EF001639	Частота сети	50/60	Гц
EF000008	Ширина	140.0	мм
EF000040	Высота	263.0	мм
EF000049	Глубина	117.4	мм
IEK_F000992	Относительная влажность воздуха	90%
IEK_F000765	Механич износостойкость без обслуживания	20000	циклов
EF000167	Вес	2.600	кг
IEK_F000223	Мех износостойкость	20000	циклов
EF000453	Режим работы	Продолжительный
EF008904	Монтаж на DIN-рейку	Нет
IEK_F001006	Высота над уровнем моря	< 2000	м
EF007131	Диап регул без заде сраб расцеп короткого замык	-	А
EF003977	Номин напряжение	400...690	В
EF007386	Моторный привод - дополнительно	Да
EF005474	Степень защиты - IP	IP20
EF002336	Диапазон уставки тока расцепления	625...1250	А
EF001389	Номин продолжительный ток Iu	125	А
EF007518	С расцеплением под напряжением	Да
EF006976	Тип элемента управления	Тумблер
EF001366	Номин напряжение изоляции Ui	800	В
EF002578	Номин импульсное выдерживаемое напряжение	8	кВ
EF008240	Конструкция прибора	Прочее
EF007250	Подходит для монтажа на DIN-рейку	Нет
IEK_F000036	Номин раб наибольшая откл способность Ics	150	кА
IEK_F000201	Электр износостойкость	10000	циклов
IEK_F001149	Степень защиты зажимов IP	IP00
IEK_F000022	Наличие электронного расцепителя	Нет
EF006671	Вид подключения главной электрич цепи	Прочее
IEK_F000766	Электр износостойкость без обслуживания при АС 440В	10000	циклов
IEK_F000767	Электр износостойкость без обслуживания при АС 690В	10000	циклов

Характеристики

class Силовой авт выкл для защиты оборудования
Вес 2.600
Вид подключения главной электрич цепи Прочее
Высота 263.0
Высота над уровнем моря < 2000
Гарантийный срок, Лет 5
Глубина 117.4
Диап регул без заде сраб расцеп короткого замык -
Диапазон уставки тока расцепления 625...1250
Исполнение Стационарное
Количество полюсов 4
Конструкция прибора Прочее
Мех износостойкость 20000
Механич износостойкость без обслуживания 20000
Монтаж на DIN-рейку Нет
Моторный привод - дополнительно Да
Моторный привод встроенный Нет
Наличие электронного расцепителя Нет
Номин импульсное выдерживаемое напряжение 8
Номин напряжение 400...690
Номин напряжение изоляции Ui 800
Номин откл способность Icu при 400 В 50 Гц 150
Номин продолжительный ток Iu 125
Номин раб наибольшая откл способность Ics 150
Номин раб напряжение 400/690
Номин ток 125
Относительная влажность воздуха 90%
Подходит для монтажа на DIN-рейку Нет
Потери энергии 23,8
Режим работы Продолжительный
С расцеплением под напряжением Да
Степень защиты - IP IP20
Степень защиты зажимов IP IP00
Температура эксплуатации -40...60
Тип изделия/компонента Выключатель автоматический в литом корпусе
Тип подключения силовой электрич цепи Болтовое соединение
Тип расцепителя Термомагнитный
Тип элемента управления Тумблер
Частота сети 50/60
Ширина 140.0
Электр износостойкость 10000
