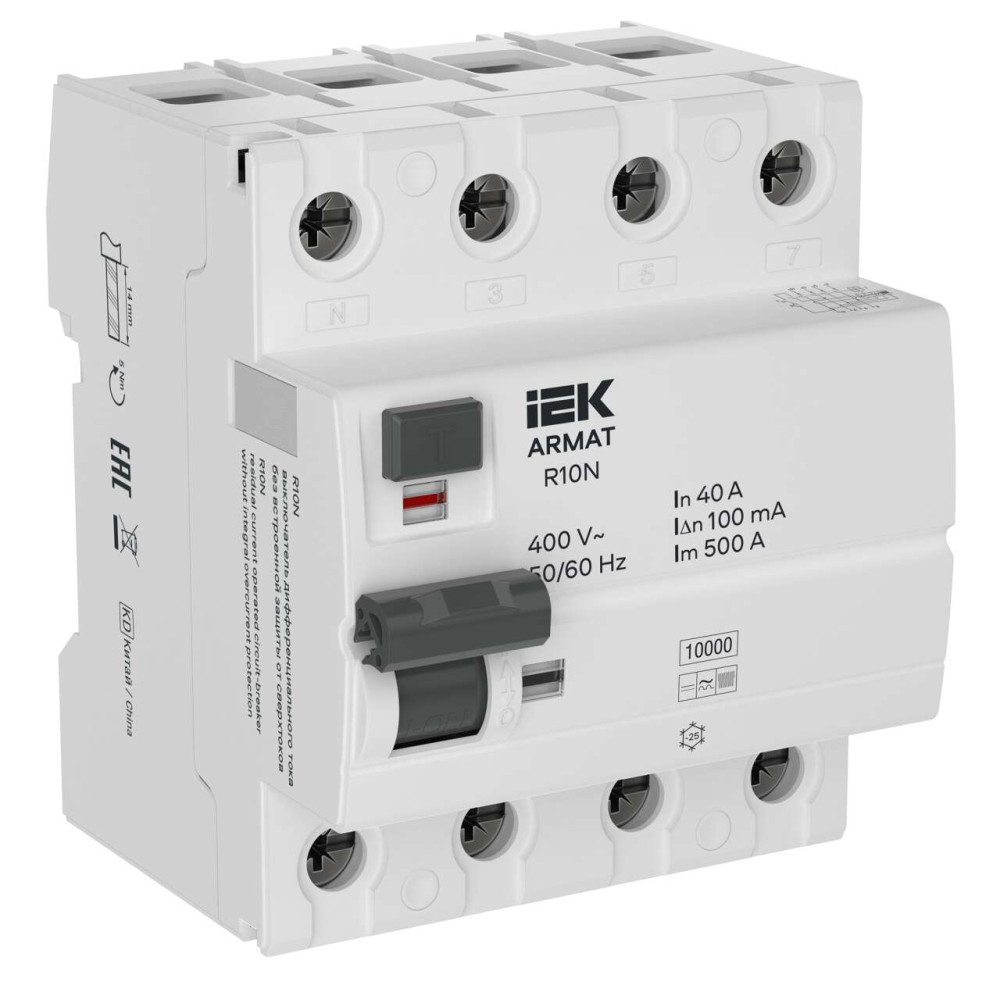

ARMAT Выключатель дифференциального тока R10N 4P 40А 100мА тип B IEK

AR-R10N-4-040B100

Описание
Характеристики

Выключатели дифференциального тока R10N типа B серии ARMAT предназначены для эксплуатации в однофазных или трёхфазных электрических сетях переменного тока напряжением до 400 В частотой 50/60 Гц. ВДТ типа В обеспечивают защиту от постоянной составляющей, переменной и пульсирующей составляющей и высокочастотной составляющей дифференциального тока. Дифференциальный ток с высокочастотной составляющей может возникать в оборудовании с преобразователями на полупроводниках. ВДТ с характеристиками срабатывания АС и А не могут обеспечить комплексную защиту в системах с преобразователями на полупроводниках, комплексная защита может быть обеспечена только с помощью ВДТ с характеристикой срабатывания типа В. Преобразователи на полупроводниках встречаются в медицинском оборудовании (различные виды томографов, рентгеновские аппараты и т.д.), зарядных станциях, фотоэлектрических преобразователях, источниках бесперебойного питания, преобразователях частоты.

Преимущества

ВДТ R10N типа В обеспечивают защиту от постоянной составляющей, переменной и пульсирующей составляющей и высокочастотной составляющей дифференциального тока;
ВДТ R10N типа В функционально не зависят от напряжения питания (электромеханический тип ВДТ), что гарантирует работу даже в случае отгарания нейтрального проводника;
Конструкция ВДТ R10N типа В обеспечивает возможность подключения шинами типа PIN и FORK;
ВДТ R10N типа В оснащены индиактором положения контактной группы, который позволяет определить действительное положение контактной группы в любой момент времени;
ВДТ R10N типа В оснащены индикатором срабатывания по дифференциальному току, который позволяет оперативно определить причину срабатывания ВДТ;
Конструкция ВДТ обеспечивает совместимость с дополнительными устройствами AUX ARMAT;
Конструкция ВДТ обеспечивает совместимость с выносной рукояткой RHN ARMAT. В конструкции выносной рукоятки RHN ARMAT реализован исполнительный тестирующий механизм, который дублирует функци. кнопки "Тест" ВДТ.

Особенности конструкции

ВДТ R10N типа В оснащены индикатором срабатывания по дифференциальному току, который позволяет оперативно определить причину срабатывания ВДТ;

Конструкция ВДТ обеспечивает совместимость с дополнительными устройствами AUX ARMAT;

Конструкция ВДТ R10N типа В обеспечивает возможность подключения шинами типа PIN и FORK;

ВДТ R10N типа В оснащены индиактором положения контактной группы, который позволяет определить действительное положение контактной группы в любой момент времени;

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
VDT_R10N_ARMAT_manual_ru-eng_4.pdf

Дополнительные изображения

Модели для проектировщиков

STEP-формат
R10N тип В 3P+N.stp

Отзывы по поставкам продукции от наших партнеров

Класс: Дифференциальный выключатель или УЗО (ID: EC000003)

ID	Описание	Значение	Ед. изм.
EF006154	Номинальный ток	40	А
EF001391	Количество полюсов	4
EF002358	Номин ток утечки	0.10	А
EF002560	Тип тока утечки	B
EF002561	Селективная защита	Нет
EF002564	Импульсная прочность	-	кА
EF000228	Номин раб напряжение	400	В
IEK_F000945	Номинальное рабочее напряжение	400	В
EF000003	Тип монтажа	На DIN-рейку
EF002950	Ширина по количеству модульных расстояний	4
EF002562	откл способность при коротком замыкании-Icw	10	кА
EF000227	Номин ток	40	А
EF003975	Номин ток утечки	0.10	А

Характеристики

class Дифференциальный выключатель или УЗО
Гарантийный срок, Лет 10
Импульсная прочность -
Количество полюсов 4
Номин раб напряжение 400
Номин ток 40
Номин ток утечки 0.10,0.10
Номинальное рабочее напряжение 400
Номинальный ток 40
откл способность при коротком замыкании-Icw 10
Селективная защита Нет
Тип монтажа На DIN-рейку
Тип тока утечки B
Ширина по количеству модульных расстояний 4
