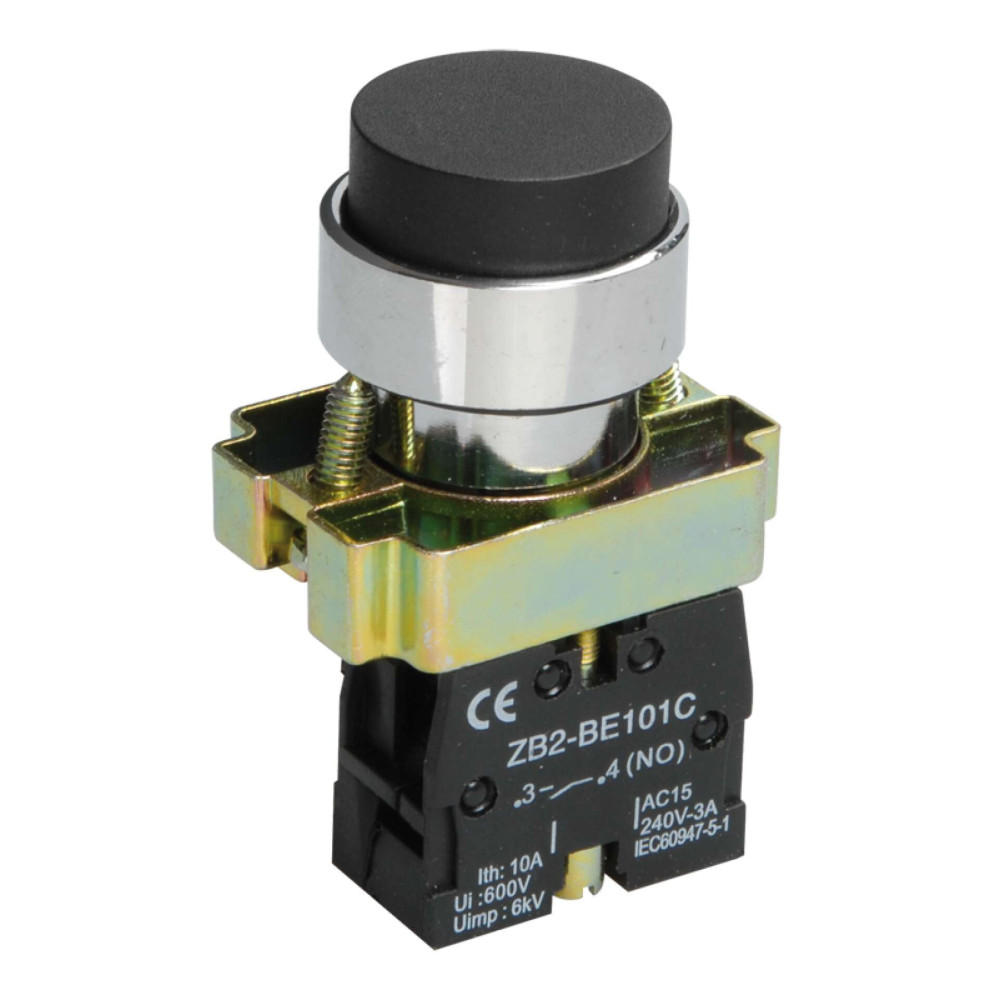

Кнопка управления LAY5-BL21 без подсветки черная 1NO IEK

BBT70-BL-K02

Описание
Характеристики

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В. Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля.

Аналоги: MI-BT60-11-3-22-K02

Преимущества

Незначительная стоимость, высокая надежность и простота монтажа.
Широкий ассортимент позволяет укомплектовать шкаф любой сложности.

Особенности конструкции

Модернизированная конструкция нажимного элемента, исключающая самопроизвольное выпадание.

Наличие сменных замыкающих (1з) и размыкающих (1р) дополнительных контактов.

Наличие уплотнительных резиновых колец, обеспечивающих защиту от попадания внутрь механизма инородных предметов.

Металлическое основание, обеспечивающее увеличенный ресурс эксплуатации изделия.

Дополнительные размыкающие и дополнительные замыкающие контакты позволяют расширить возможности коммутационных процессов.

Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов, обеспечивающих прочность соединения.

Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.

Для предотвращения попадания жидкости внутрь механизма все изделия снабжены резиновыми уплотнительными кольцами.

Быстросъемная головка позволяет быстро производить замену светофильтров и ламп.

Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.

Надежная и удобная система крепежа изделия к монтажной панели.

Возможность быстрой замены источника освещения за счет использования светодиодных матриц с цоколем BA9s.

Документация

Сертификаты

Дополнительные изображения

Модели для проектировщиков

Класс: Нажимная кнопка (выкл/перекл) в сборе (ID: EC001028)

ID	Описание	Значение	Ед. изм.
EF000079	Диаметр отверстия	22	мм
EF001407	С возвратной пружиной	Да
EF000198	С сигнальной лампой - индикатором	Нет
EF000190	Цвет кнопки	Черный
EF001546	Тип кнопки	Высокая
EF002423	Тип лампы	Не применимо
EF000187	Тип напряжения	Перемен./постоян. (AC/DC)
EF007447	Функция переключения с фиксацией	Нет
EF005474	Степень защиты - IP	IP40
EF000228	Номин раб напряжение	110/230/400/600	В
EF000227	Номин ток	0,6 ... 10	А
EF001372	Количество управляющих элементов	1
EF004870	Цоколь лампы	Не применимо
EF008256	Кол-во норм разомкнутых - НО контактов	1
EF006522	Напряжение питания лампы	-	В
EF003961	Тип подключения	Винтовое соединение
EF001142	С возможностью подсветки	Нет
EF006253	Конструкция линзы	Нет
EF002950	Ширина по количеству модульных расстояний	-
EF001105	Количество нормально открытых контактов	1
EF004565	Ширина открытия	-	мм
EF004778	Высота проёма под измерительный прибор	-	мм

Характеристики

class Нажимная кнопка (выкл/перекл) в сборе
Высота проёма под измерительный прибор -
Гарантийный срок, Лет 5
Диаметр отверстия 22
Кол-во норм разомкнутых - НО контактов 1
Количество нормально открытых контактов 1
Количество управляющих элементов 1
Конструкция линзы Нет
Напряжение питания лампы -
Номин раб напряжение 110/230/400/600
Номин ток 0,6 ... 10
С возвратной пружиной Да
С возможностью подсветки Нет
С сигнальной лампой - индикатором Нет
Степень защиты - IP IP40
Тип кнопки Высокая
Тип лампы Не применимо
Тип напряжения Перемен./постоян. (AC/DC)
Тип подключения Винтовое соединение
Функция переключения с фиксацией Нет
Цвет кнопки Черный
Цоколь лампы Не применимо
Ширина открытия -
Ширина по количеству модульных расстояний -

В наличии на складе: 200 шт.

518р.

На складе: 200
Код товара: BBT70-BL-K02
Артикул: BBT70-BL-K02
