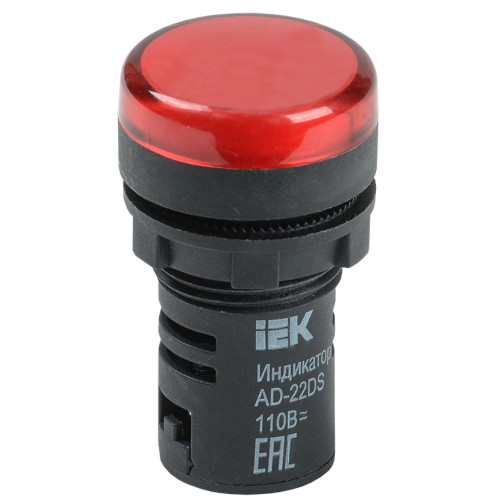

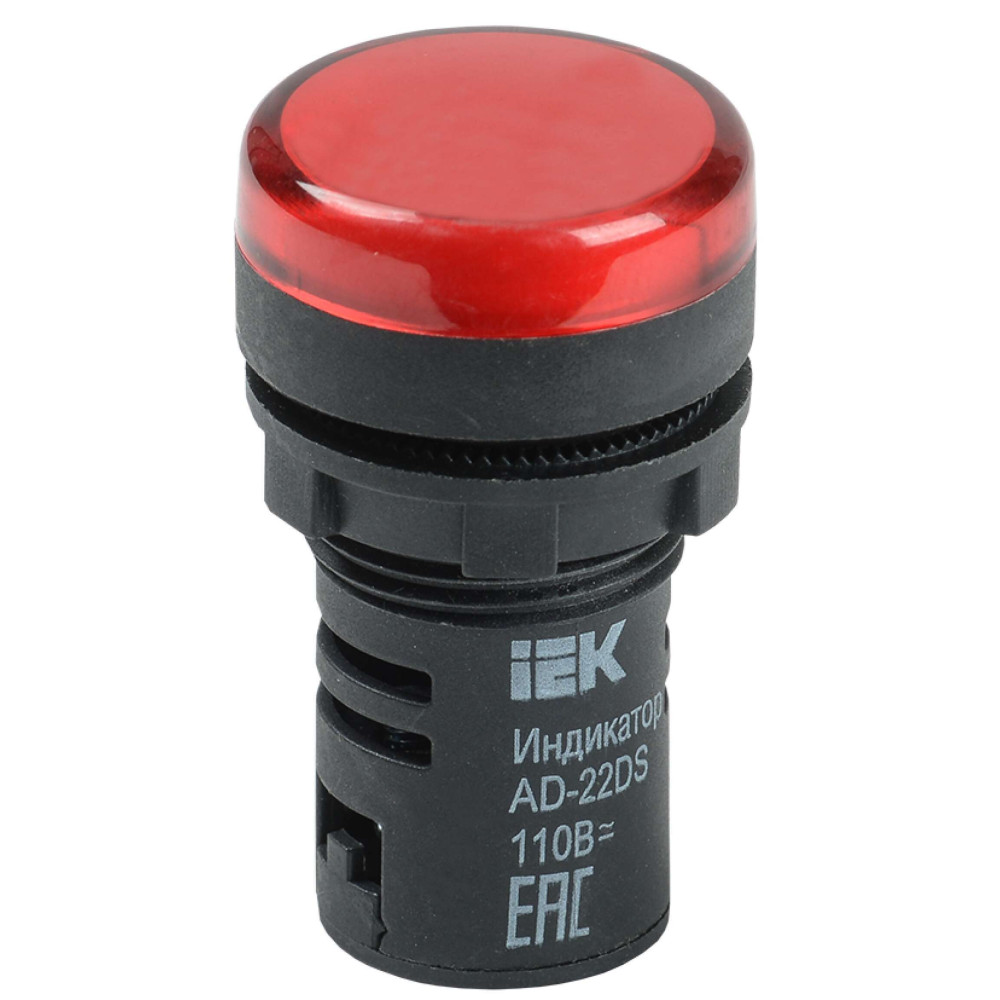

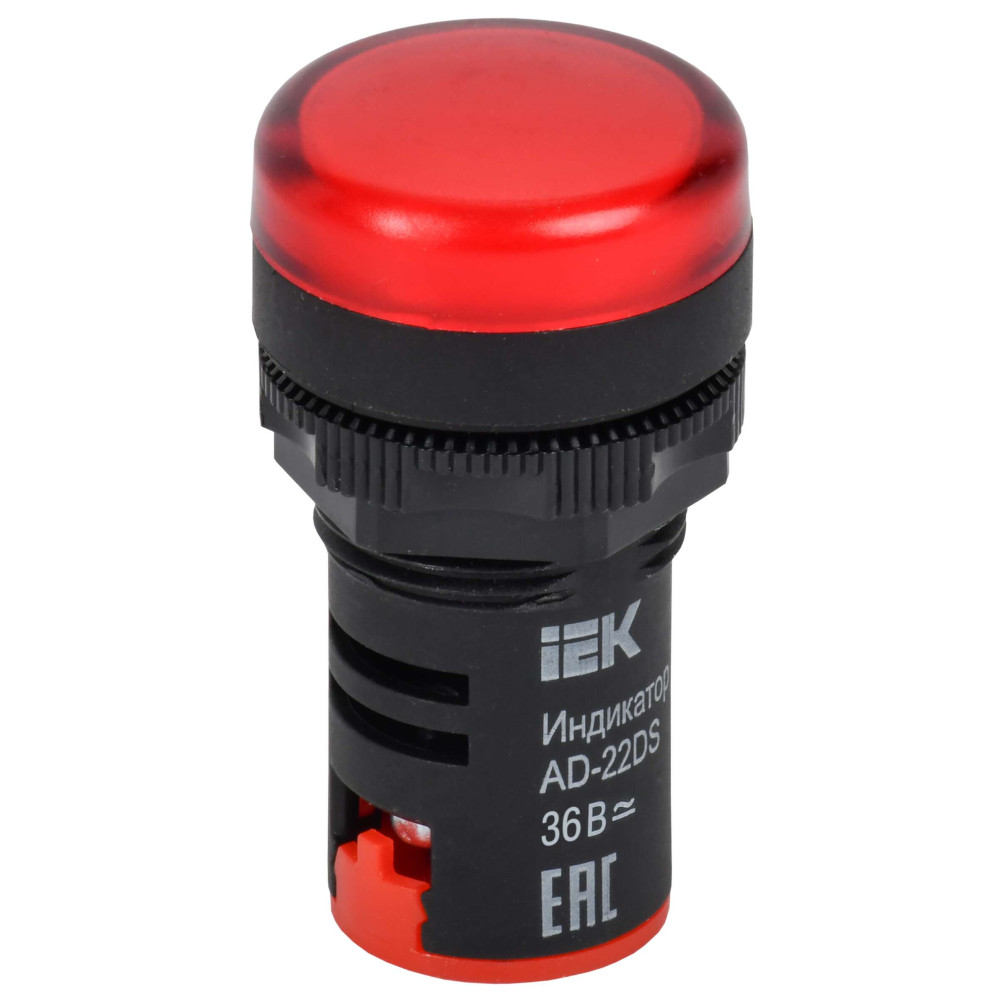

Лампа AD22DS(LED)матрица d=22мм красный 36В AC/DC IEK

BLS10-ADDS-036-K04

Описание
Характеристики

Светосигнальные индикаторы предназначены для индикации состояния электрических цепей. Применяются в электрощитах, промышленном оборудовании и на объектах энергоснабжения. Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели.

Преимущества

Незначительная стоимость, высокая надежность и простота монтажа.
Широкий ассортимент позволяет укомплектовать шкаф любой сложности.

Особенности конструкции

Съемная неоновая лампа и съемная светодиодная матрица имеют различные цветовые исполнения. Светодиодная матрица универсальна на напряжение 12 В, 24 В, 36 В, 110 В, 220 В как переменного, так и постоянного тока. Возможна замена неоновой лампы светодиодной матрицей.

Использование разнообразных цветовых вариантов съемных светофильтров позволяет наиболее эффективно компоновать щиты и панели.

Наличие сменных замыкающих (1з) и размыкающих (1р) дополнительных контактов.

Наличие уплотнительных резиновых колец, обеспечивающих защиту от попадания внутрь механизма инородных предметов.

Использование в индикаторе светодиодной матрицы обеспечивает более мощный световой поток по сравнению с неоновой лампой и увеличенный срок службы (6000 часов).

Индикаторы на 12 В, 24 В, 36 В, 110 В функционируют как на постоянном токе, так и на переменном.

Металлическое основание, обеспечивающее увеличенный ресурс эксплуатации изделия.

Дополнительные размыкающие и дополнительные замыкающие контакты позволяют расширить возможности коммутационных процессов.

Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов, обеспечивающих прочность соединения.

Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.

Для предотвращения попадания жидкости внутрь механизма все изделия снабжены резиновыми уплотнительными кольцами.

Быстросъемная головка позволяет быстро производить замену светофильтров и ламп.

Использование в качестве источника света светодиодных матриц, имеющих больший ресурс выработки и более яркое свечение.

Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.

Удобство монтажа контактного модуля, который присоединяется к блоку кнопки за счет фиксации пластмассовым флажком.

Надежная и удобная система крепежа изделия к монтажной панели.

Возможность быстрой замены источника освещения за счет использования светодиодных матриц с цоколем BA9s.

Документация

Сертификаты

Дополнительные изображения

Модели для проектировщиков

Класс: Индикаторная лампа в сборе (ID: EC000272)

ID	Описание	Значение	Ед. изм.
EF000207	Цвет линзы	Красный
EF000187	Тип напряжения	Перемен./постоян. (AC/DC)
EF000079	Диаметр отверстия	22	мм
EF002423	Тип лампы	Светодиод. источник света (LED)
EF008343	Тип линзы	Плоская (-ий)
IEK_F000360	Диаметр корпуса светофильтра	30	мм
IEK_F000087	Потребляемый ток	≤20	мА
EF006014	С передним кольцом	Нет
EF005474	Степень защиты - IP	IP54
IEK_F000075	Класс защиты от поражения электрическим током	II
EF008229	Тип цоколя лампы	Прочее
IEK_F000359	Съемная лампа	Нет
EF005905	С ламп в комплекте	Да
EF006253	Конструкция линзы	Круглый (-ая)
EF001438	Длина	53.0	мм
EF002418	Номин раб напряжение Ue	36...36	В
EF003961	Тип подключения	Винтовое соединение
EF002429	Цвет переднего кольца	Прочее
EF001965	Количество световых индикаторов	1
EF002386	Температура эксплуатации	от -25 до +40	°C

Характеристики

class Индикаторная лампа в сборе
Гарантийный срок, Лет 5
Диаметр корпуса светофильтра 30
Диаметр отверстия 22
Длина 53.0
Класс защиты от поражения электрическим током II
Количество световых индикаторов 1
Конструкция линзы Круглый (-ая)
Номин раб напряжение Ue 36...36
Потребляемый ток ≤20
С ламп в комплекте Да
С передним кольцом Нет
Степень защиты - IP IP40
Съемная лампа Нет
Температура эксплуатации от -25 до +40
Тип лампы Светодиод. источник света (LED)
Тип линзы Плоская (-ий)
Тип напряжения Перемен./постоян. (AC/DC)
Тип подключения Винтовое соединение
Тип цоколя лампы Прочее
Цвет линзы Красный
Цвет переднего кольца Прочее

В наличии на складе: Ожидается поступление

170р.

Ожидается поступление
Код товара: BLS10-ADDS-036-K04
Артикул: BLS10-ADDS-036-K04
