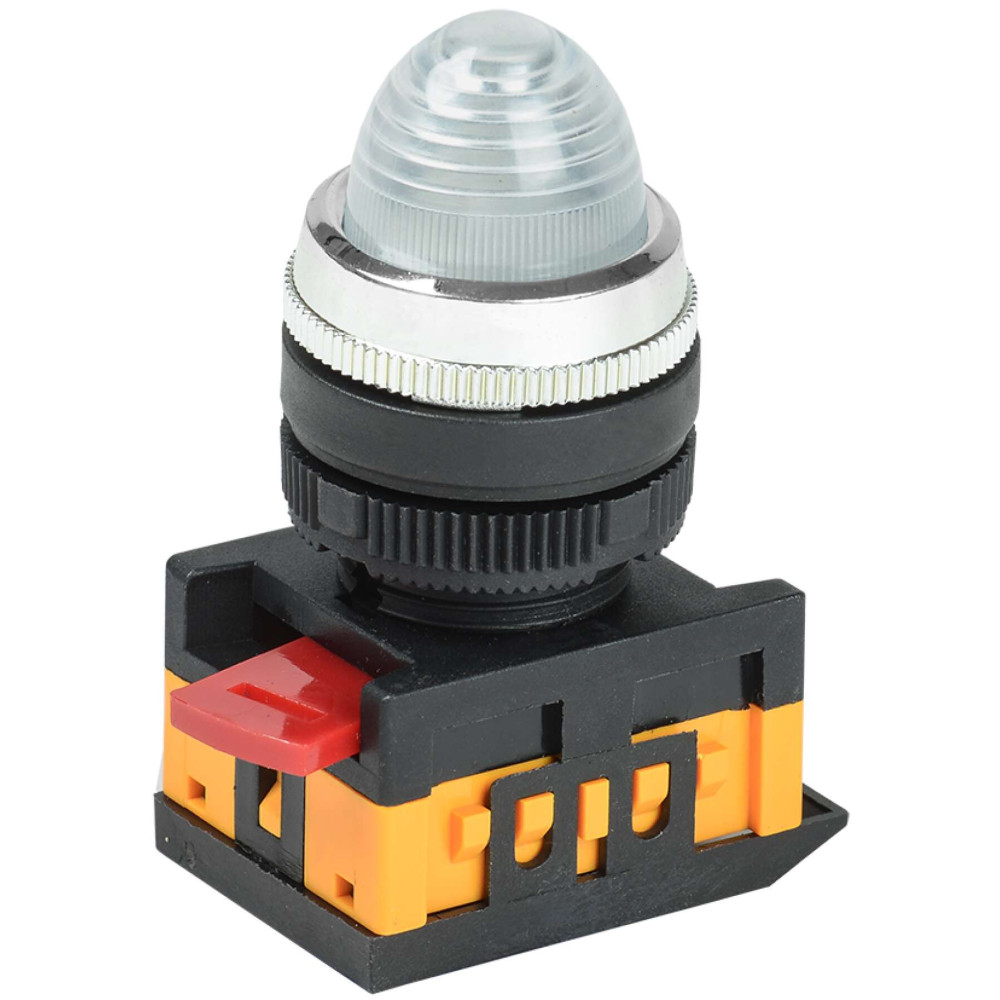

Лампа AL-22 сигнальная d=22мм прозрачный неон/240В цилиндр IEK

BLS20-AL-K08

Описание
Характеристики

Светосигнальные индикаторы предназначены для индикации состояния электрических цепей. Применяются в электрощитах, промышленном оборудовании и на объектах энергоснабжения. Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели.

Преимущества

Незначительная стоимость, высокая надежность и простота монтажа.
Широкий ассортимент позволяет укомплектовать шкаф любой сложности.

Особенности конструкции

Съемная неоновая лампа и съемная светодиодная матрица имеют различные цветовые исполнения. Светодиодная матрица универсальна на напряжение 12 В, 24 В, 36 В, 110 В, 220 В как переменного, так и постоянного тока. Возможна замена неоновой лампы светодиодной матрицей.

Индикаторы на 12 В, 24 В, 36 В, 110 В функционируют как на постоянном токе, так и на переменном.

Металлическое основание, обеспечивающее увеличенный ресурс эксплуатации изделия.

Дополнительные размыкающие и дополнительные замыкающие контакты позволяют расширить возможности коммутационных процессов.

Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов, обеспечивающих прочность соединения.

Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.

Для предотвращения попадания жидкости внутрь механизма все изделия снабжены резиновыми уплотнительными кольцами.

Наличие уплотнительных резиновых колец, обеспечивающих защиту от попадания внутрь механизма инородных предметов.

Надежная и удобная система крепежа изделия к монтажной панели.

Быстросъемная головка позволяет быстро производить замену светофильтров и ламп.

Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.

Использование разнообразных цветовых вариантов съемных светофильтров позволяет наиболее эффективно компоновать щиты и панели.

Удобство монтажа контактного модуля, который присоединяется к блоку кнопки за счет фиксации пластмассовым флажком.

Наличие сменных замыкающих (1з) и размыкающих (1р) дополнительных контактов.

Возможность быстрой замены источника освещения за счет использования светодиодных матриц с цоколем BA9s.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
GENERICA_Indikatory_passp_ru-eng_1.pdf

Дополнительные изображения

Модели для проектировщиков

Класс: Индикаторная лампа в сборе (ID: EC000272)

ID	Описание	Значение	Ед. изм.
EF000207	Цвет линзы	Прозрачный (чистый)
EF000187	Тип напряжения	Переменный (AC)
EF000079	Диаметр отверстия	22	мм
EF002423	Тип лампы	Неоновая лампа
EF008343	Тип линзы	Высокая
EF001438	Длина	66.5	мм
EF002386	Температура эксплуатации	от -25 до +40	°C
EF005474	Степень защиты - IP	IP40
EF000008	Ширина	30.0	мм
EF008229	Тип цоколя лампы	BA9s
EF005905	С ламп в комплекте	Да
IEK_F000075	Класс защиты от поражения электрическим током	II
IEK_F000359	Съемная лампа	Да
EF002429	Цвет переднего кольца	Хром
IEK_F000087	Потребляемый ток	≤1	мА
EF001965	Количество световых индикаторов	1
EF002418	Номин раб напряжение Ue	230...230	В
EF003961	Тип подключения	Винтовое соединение
EF006253	Конструкция линзы	Круглый (-ая)
EF005972	Материал переднего кольца	Металл
EF006014	С передним кольцом	Да

Характеристики

class Индикаторная лампа в сборе
Гарантийный срок, Лет 5
Диаметр отверстия 22
Длина 66.5
Класс защиты от поражения электрическим током II
Количество световых индикаторов 1
Конструкция линзы Круглый (-ая)
Материал переднего кольца Металл
Номин раб напряжение Ue 230...230
Потребляемый ток ≤1
С ламп в комплекте Да
С передним кольцом Да
Степень защиты - IP IP40
Съемная лампа Да
Температура эксплуатации от -25 до +40
Тип лампы Неоновая лампа
Тип линзы Высокая
Тип напряжения Переменный (AC)
Тип подключения Винтовое соединение
Тип цоколя лампы BA9s
Цвет линзы Прозрачный (чистый)
Цвет переднего кольца Хром
Ширина 30.0

В наличии на складе: Ожидается поступление

280р.

Ожидается поступление
Код товара: BLS20-AL-K08
Артикул: BLS20-AL-K08
