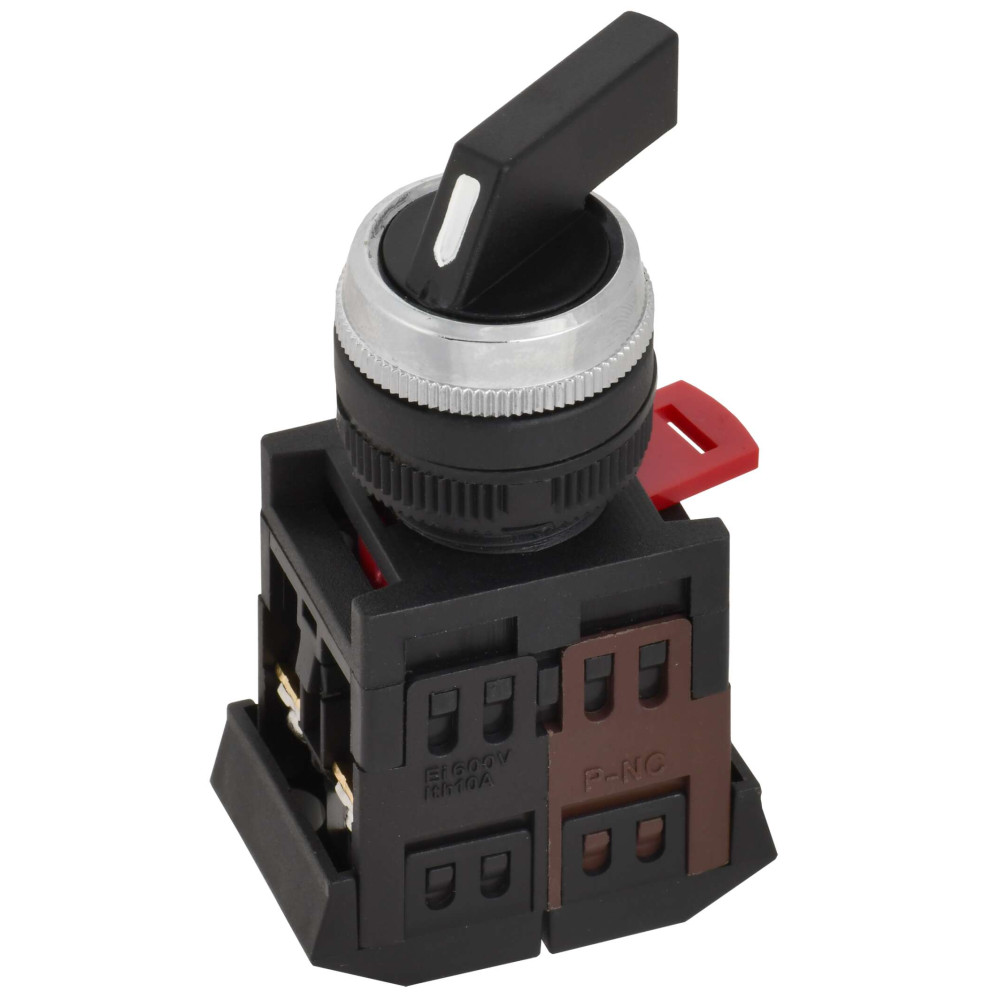

ОформитьПереключатель АLС-22 на 2 фиксированных положения "I-O" 1з+1р длинная ручка черный IEK
Преимущества
- Незначительная стоимость, высокая надежность и простота монтажа.
- Широкий ассортимент позволяет укомплектовать шкаф любой сложности.
Особенности конструкции
Наличие сменных замыкающих (1з) и размыкающих (1р) дополнительных контактов.
Наличие уплотнительных резиновых колец, обеспечивающих защиту от попадания внутрь механизма инородных предметов.
Металлическое основание, обеспечивающее увеличенный ресурс эксплуатации изделия.
Дополнительные размыкающие и дополнительные замыкающие контакты позволяют расширить возможности коммутационных процессов.
Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов, обеспечивающих прочность соединения.
Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.
Для предотвращения попадания жидкости внутрь механизма все изделия снабжены резиновыми уплотнительными кольцами.
Быстросъемная головка позволяет быстро производить замену светофильтров и ламп.
Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.
Удобство монтажа контактного модуля, который присоединяется к блоку кнопки за счет фиксации пластмассовым флажком.
Надежная и удобная система крепежа изделия к монтажной панели.
Возможность быстрой замены источника освещения за счет использования светодиодных матриц с цоколем BA9s.
Документация
Сертификаты
Информационные материалы
Дополнительные изображения
Класс: Управляющий переключатель (ID: EC002611)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| IEK_F000323 | Обозначение положений | 0-1 | |
| EF001391 | Количество полюсов | 1 | |
| IEK_F000324 | Номин тепловой ток Ith | 10 | А |
| EF006976 | Тип элемента управления | Короткая поворотная ручка (узкий хват) | |
| EF001376 | Кол-во вспомогат норм разомкнутых-НО конт | 1 | |
| EF001377 | Кол-во вспомогат норм замкнутых-НЗ конт | 1 | |
| EF001416 | С нейтральной позицией - ОТКЛ | Да | |
| EF007264 | Подходит для промежуточного монтажа | Да | |
| IEK_F000345 | Фиксация положения переключателя | Да | |
| IEK_F000347 | Номин раб напряжение DC контактов | 24; 48; 110; 220; 440 | В |
| EF008240 | Конструкция прибора | Встраиваемое устройство | |
| IEK_F000358 | Тип ручки - доп устройства | Длинная ручка | |
| EF003118 | Степень защиты - IP передняя сторона | IP40 | |
| IEK_F000075 | Класс защиты от поражения электрическим током | II | |
| IEK_F000190 | Номин рабочий ток Ie при АС-15 400 В | 4,5 | А |
| IEK_F000343 | Степень защиты - IP сторона контактов | IP00 | |
| EF007355 | Макс допустимое раб напряжение Ue AC | 660 | В |
| EF001385 | Номин рабочий ток Ie при AC-15 230 В | 7,5 | А |
| EF000040 | Высота | 50.0 | мм |
| EF001366 | Номин напряжение изоляции Ui | 660 | В |
| EF006819 | Тип подключения силовой электрич цепи | Винтовое соединение | |
| EF003496 | Тип выключателя | Переключатель ВКЛ/ОТКЛ | |
| EF002386 | Температура эксплуатации | -10...40 | °C |
| EF007317 | В сборе в корпусе | Нет | |
| RF000040 | Тип изделия/компонента | Пакетный переключатель | |
| EF000049 | Глубина | 87.0 | мм |
| EF002428 | С возвратом в нейтральное положение | Нет | |
| EF000243 | Диаметр отверстия | 22.0 | мм |
| EF001389 | Номин продолжительный ток Iu | 7.5 | А |
| IEK_F000201 | Электр износостойкость | 0,3 | млн циклов |
| IEK_F000346 | Номин раб напряжение AC контактов | 110; 230; 400; 660 | В |
| EF008237 | Функции переключателя | Многоступенчатый переключатель | |
| EF008799 | Номин напряжение постоян тока - DC | 440 | В |
| EF000007 | Цвет | Черный | |
| EF007243 | Подходит для напольного монтажа | Нет | |
| IEK_F000275 | Номинальная способность к присоединению | 2х2,5 | мм² |
| EF007246 | Подходит для монтажа на передней стенке | Нет | |
| EF000231 | Кол-во позиций переключения | 2 | |
| EF007262 | Подходит для установки в распредел платы | Да | |
| EF000008 | Ширина | 30.0 | мм |
Характеристики
- class Управляющий переключатель
- В сборе в корпусе Нет
- Высота 50.0
- Гарантийный срок, Лет 5
- Глубина 87.0
- Диаметр отверстия 22.0
- Класс защиты от поражения электрическим током II
- Кол-во вспомогат норм замкнутых-НЗ конт 1
- Кол-во вспомогат норм разомкнутых-НО конт 1
- Кол-во позиций переключения 2
- Количество полюсов 1
- Конструкция прибора Встраиваемое устройство
- Макс допустимое раб напряжение Ue AC 660
- Номин напряжение изоляции Ui 660
- Номин напряжение постоян тока - DC 440
- Номин продолжительный ток Iu 7.5
- Номин раб напряжение AC контактов 110; 230; 400; 660
- Номин раб напряжение DC контактов 24; 48; 110; 220; 440
- Номин рабочий ток Ie при AC-15 230 В 7,5
- Номин рабочий ток Ie при АС-15 400 В 4,5
- Номин тепловой ток Ith 10
- Номинальная способность к присоединению 2х2,5
- Обозначение положений 0-1
- Подходит для монтажа на передней стенке Нет
- Подходит для напольного монтажа Нет
- Подходит для промежуточного монтажа Да
- Подходит для установки в распредел платы Да
- С возвратом в нейтральное положение Нет
- С нейтральной позицией - ОТКЛ Да
- Степень защиты - IP передняя сторона IP40
- Степень защиты - IP сторона контактов IP00
- Температура эксплуатации -10...40
- Тип выключателя Переключатель ВКЛ/ОТКЛ
- Тип изделия/компонента Пакетный переключатель
- Тип подключения силовой электрич цепи Винтовое соединение
- Тип ручки - доп устройства Длинная ручка
- Тип элемента управления Короткая поворотная ручка (узкий хват)
- Фиксация положения переключателя Да
- Функции переключателя Многоступенчатый переключатель
- Цвет Черный
- Ширина 30.0
- Электр износостойкость 0,3
- На складе: 2961
- Код товара: BSW10-ALC-2-K02
- Артикул: BSW10-ALC-2-K02
