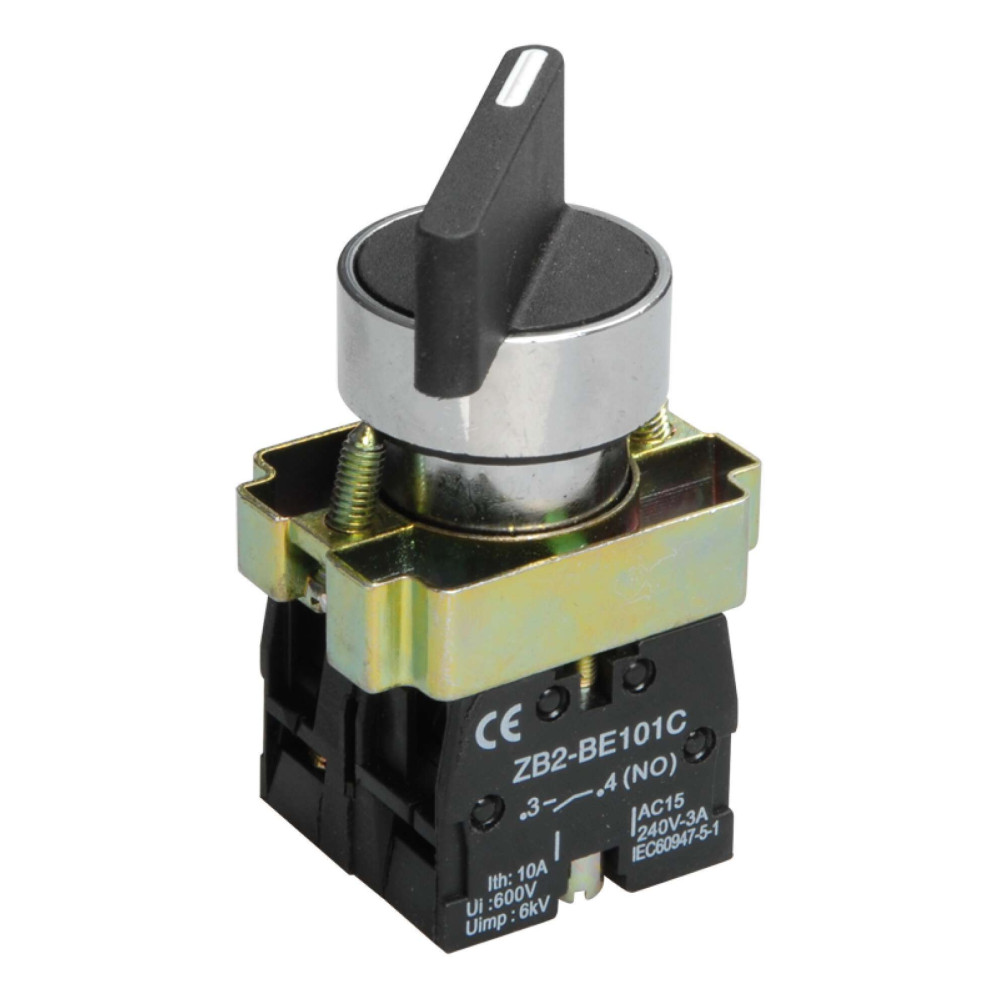

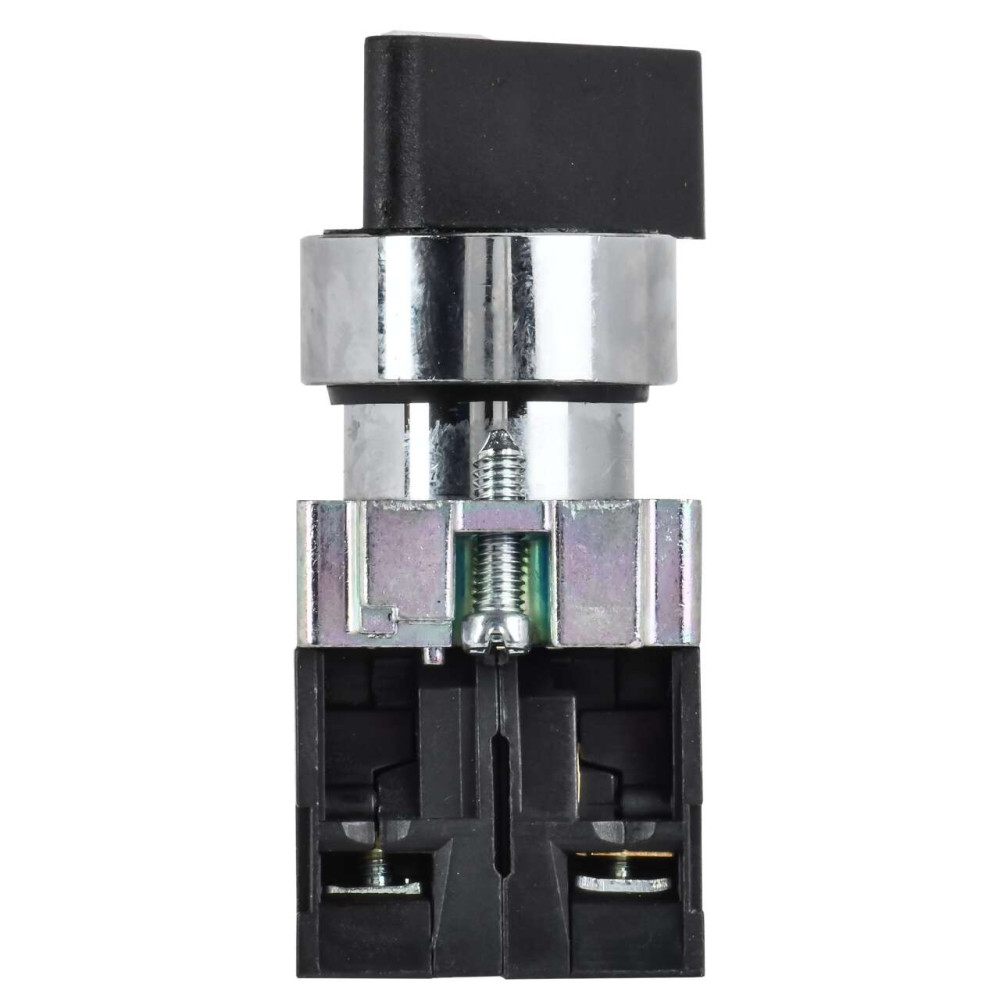

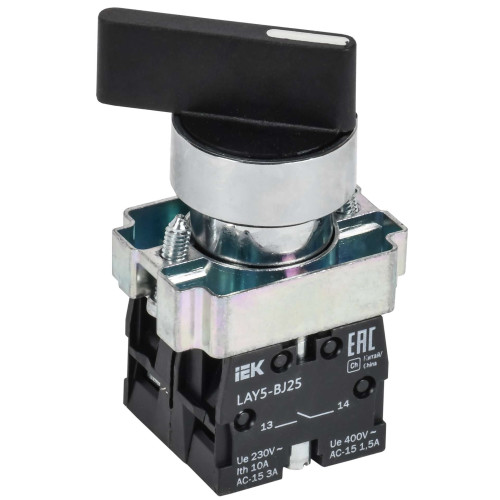

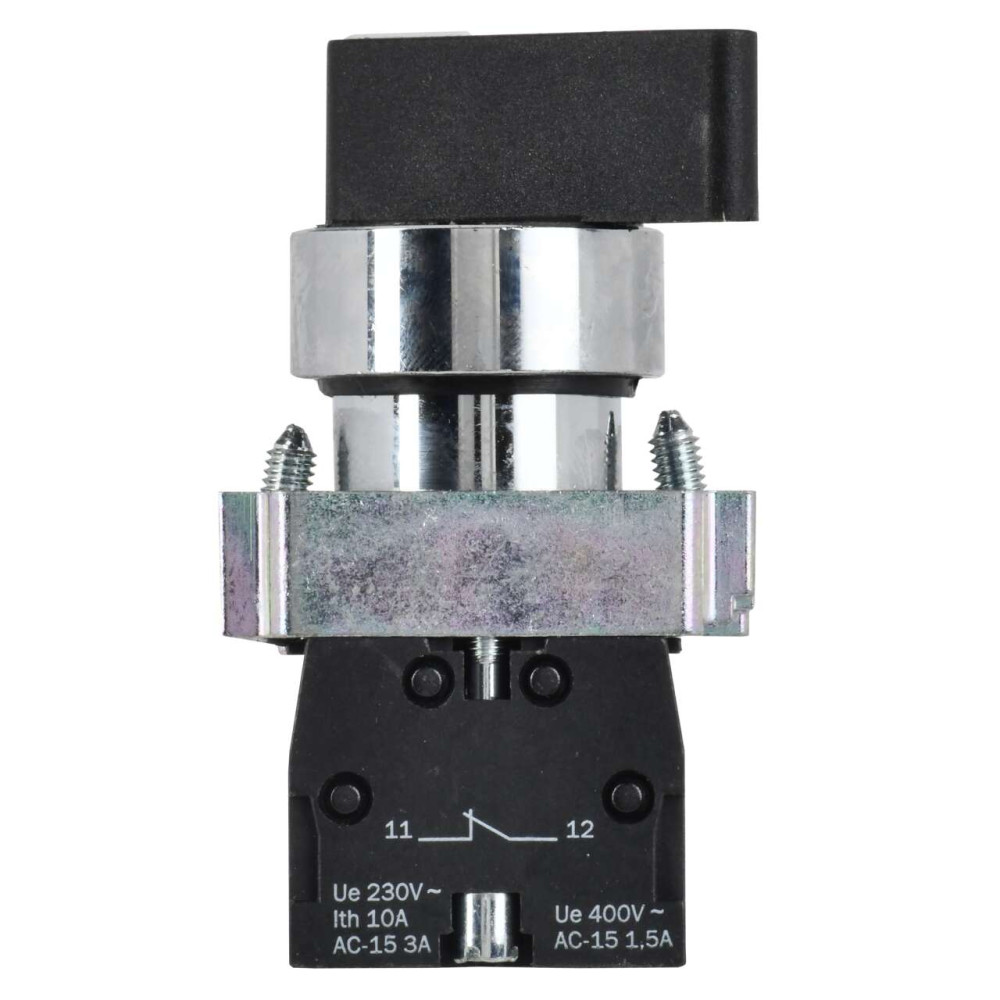

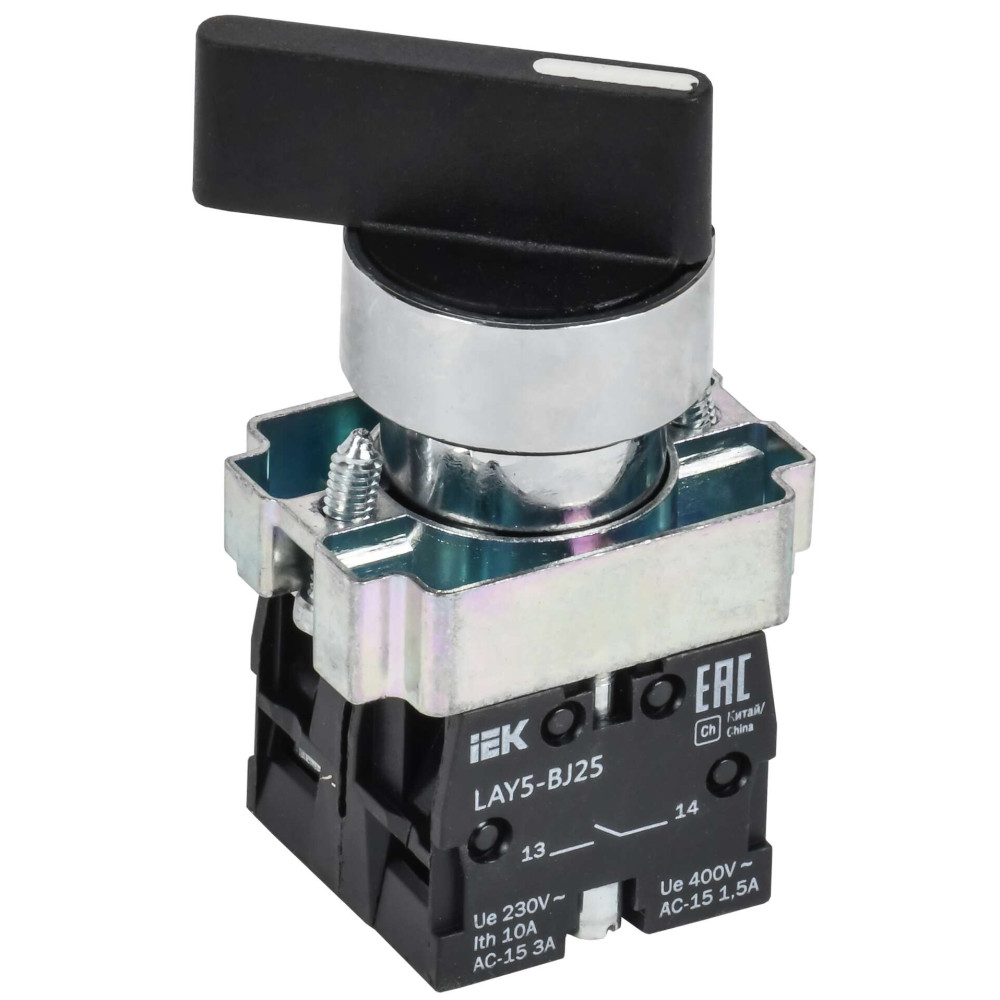

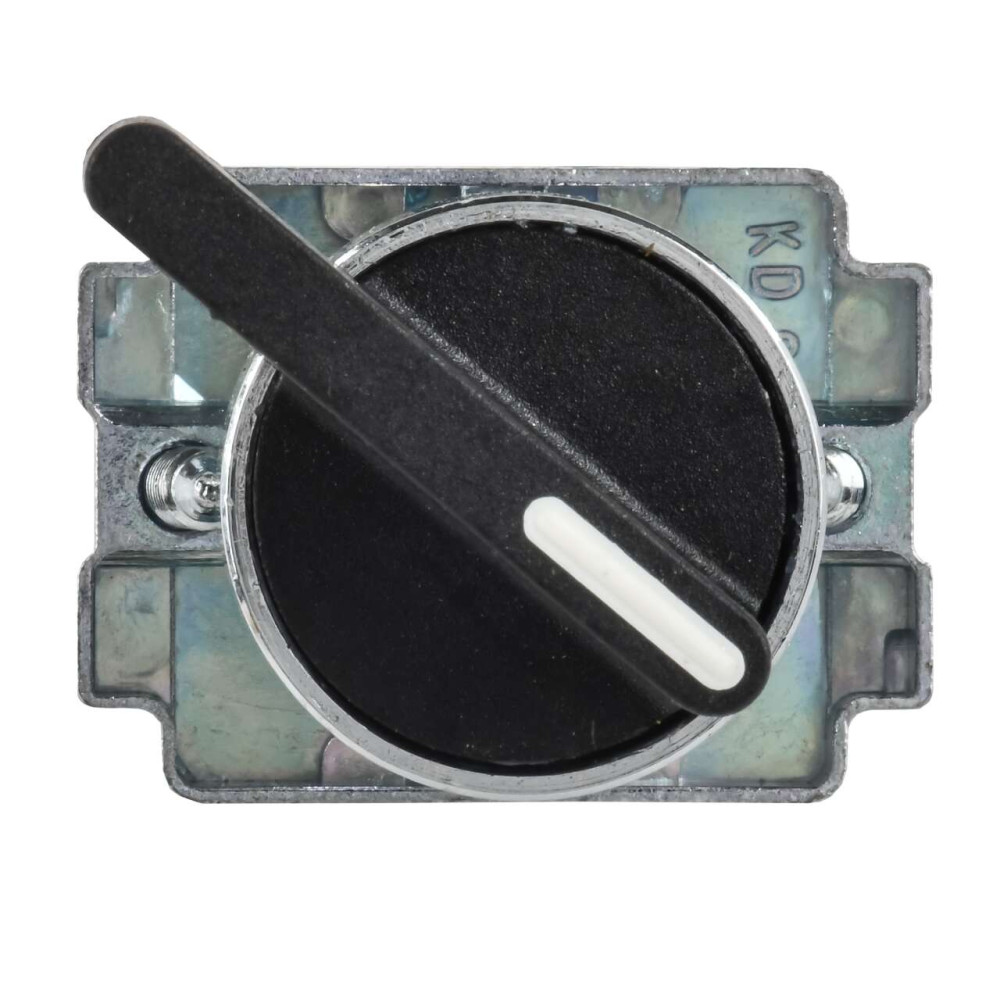

Переключатель LAY5-BJ25 2 положения "I-0" длинная ручка NO+NC IEK

BSW70-BJ-2-K02

Описание
Характеристики

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В. Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).

Аналоги: MI-SW60-11XB2-3-25-2-K02

Преимущества

Незначительная стоимость, высокая надежность и простота монтажа.
Широкий ассортимент позволяет укомплектовать шкаф любой сложности.

Особенности конструкции

Металлическое основание, обеспечивающее увеличенный ресурс эксплуатации изделия.

Дополнительные размыкающие и дополнительные замыкающие контакты позволяют расширить возможности коммутационных процессов.

Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов, обеспечивающих прочность соединения.

Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.

Для предотвращения попадания жидкости внутрь механизма все изделия снабжены резиновыми уплотнительными кольцами.

Быстросъемная головка позволяет быстро производить замену светофильтров и ламп.

Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.

Надежная и удобная система крепежа изделия к монтажной панели.

Возможность быстрой замены источника освещения за счет использования светодиодных матриц с цоколем BA9s.

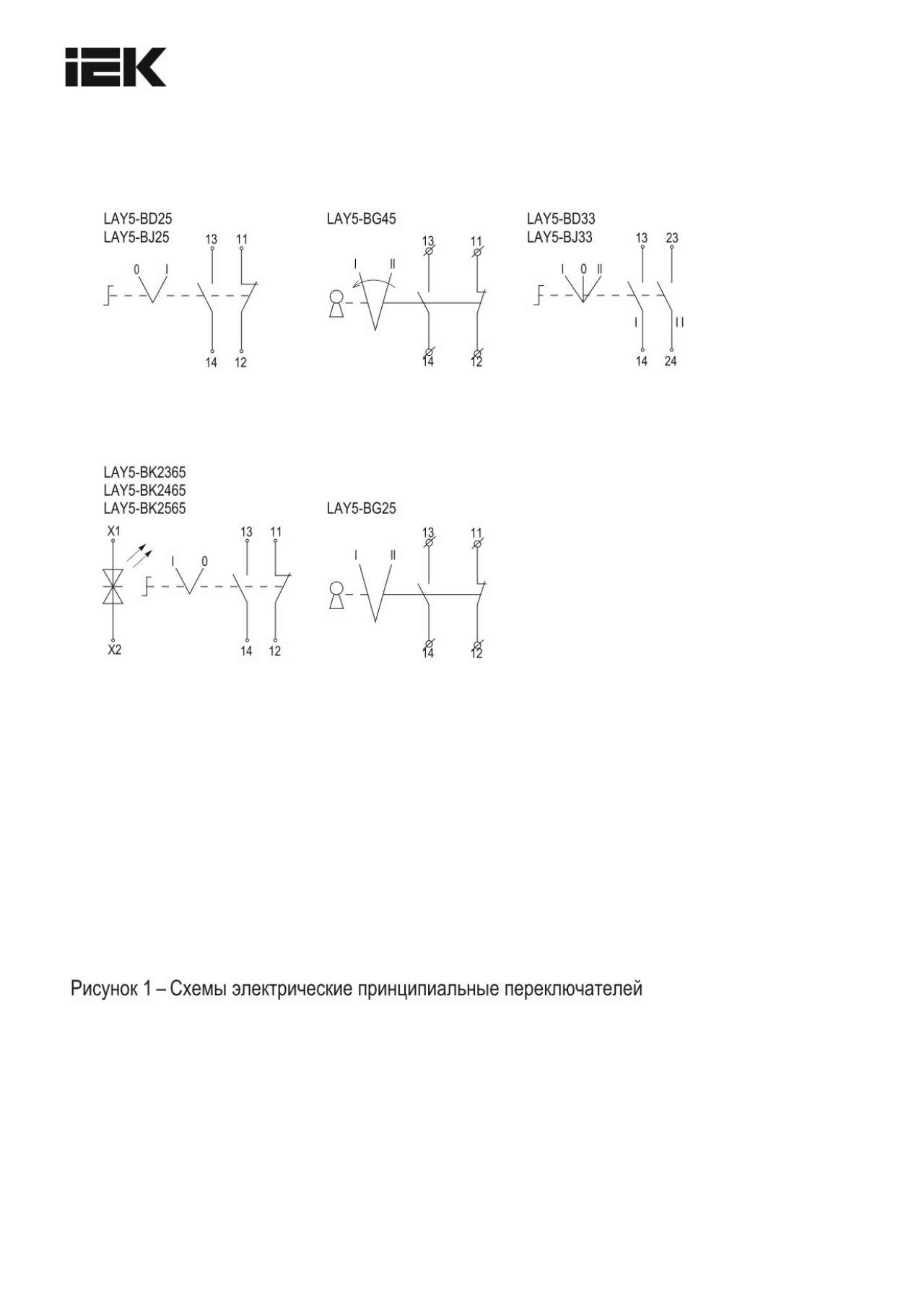

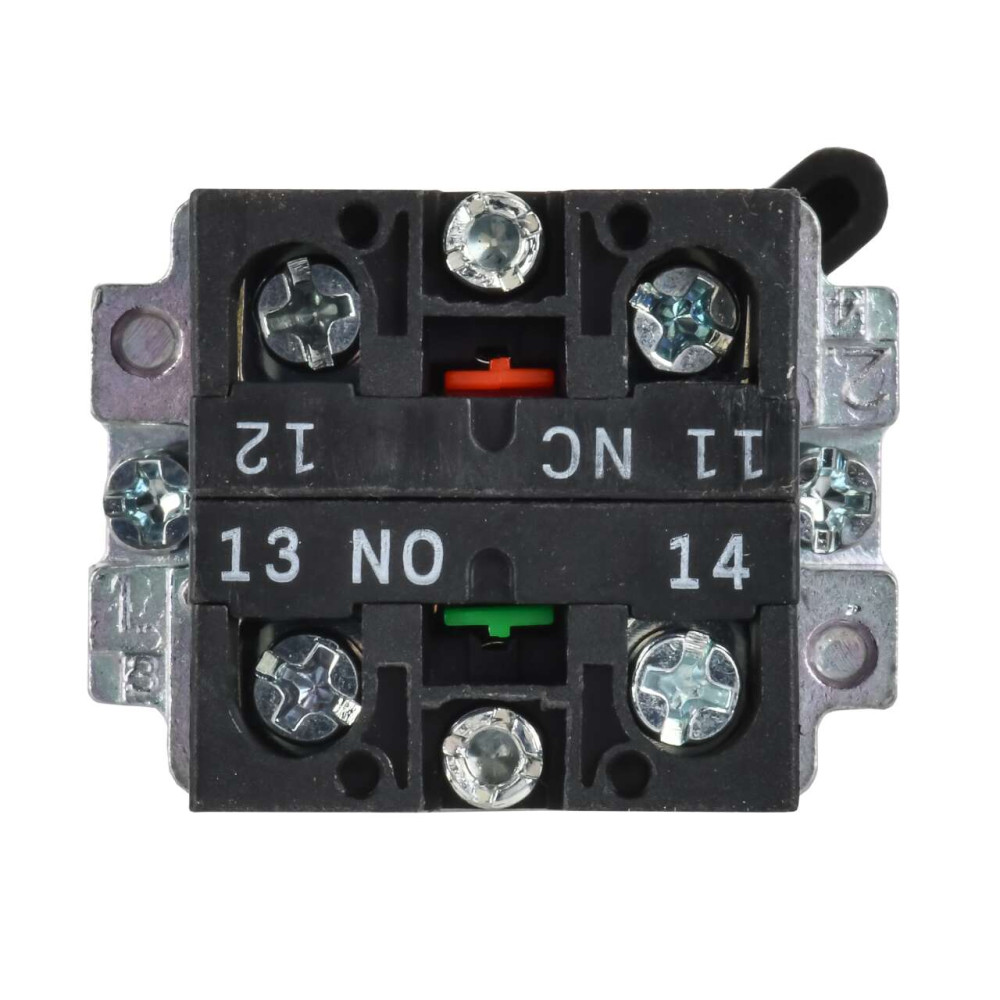

Наличие сменных замыкающих (1з) и размыкающих (1р) дополнительных контактов.

Наличие уплотнительных резиновых колец, обеспечивающих защиту от попадания внутрь механизма инородных предметов.

Документация

Сертификаты

Дополнительные изображения

Модели для проектировщиков

Класс: Управляющий переключатель (ID: EC002611)

ID	Описание	Значение	Ед. изм.
IEK_F000323	Обозначение положений	0-1
EF001391	Количество полюсов	1
IEK_F000324	Номин тепловой ток Ith	10	А
EF006976	Тип элемента управления	Удлинённая поворотная ручка (широкий хват)
EF001416	С нейтральной позицией - ОТКЛ	Да
IEK_F000347	Номин раб напряжение DC контактов	24; 48; 110; 220; 400	В
EF007264	Подходит для промежуточного монтажа	Да
EF003496	Тип выключателя	Многоступенчатый переключатель
EF002386	Температура эксплуатации	-10...40	°C
EF007243	Подходит для напольного монтажа	Нет
IEK_F000343	Степень защиты - IP сторона контактов	IP20
IEK_F000075	Класс защиты от поражения электрическим током	II
IEK_F000275	Номинальная способность к присоединению	2х2,5	мм²
EF007355	Макс допустимое раб напряжение Ue AC	600	В
EF001385	Номин рабочий ток Ie при AC-15 230 В	3,0	А

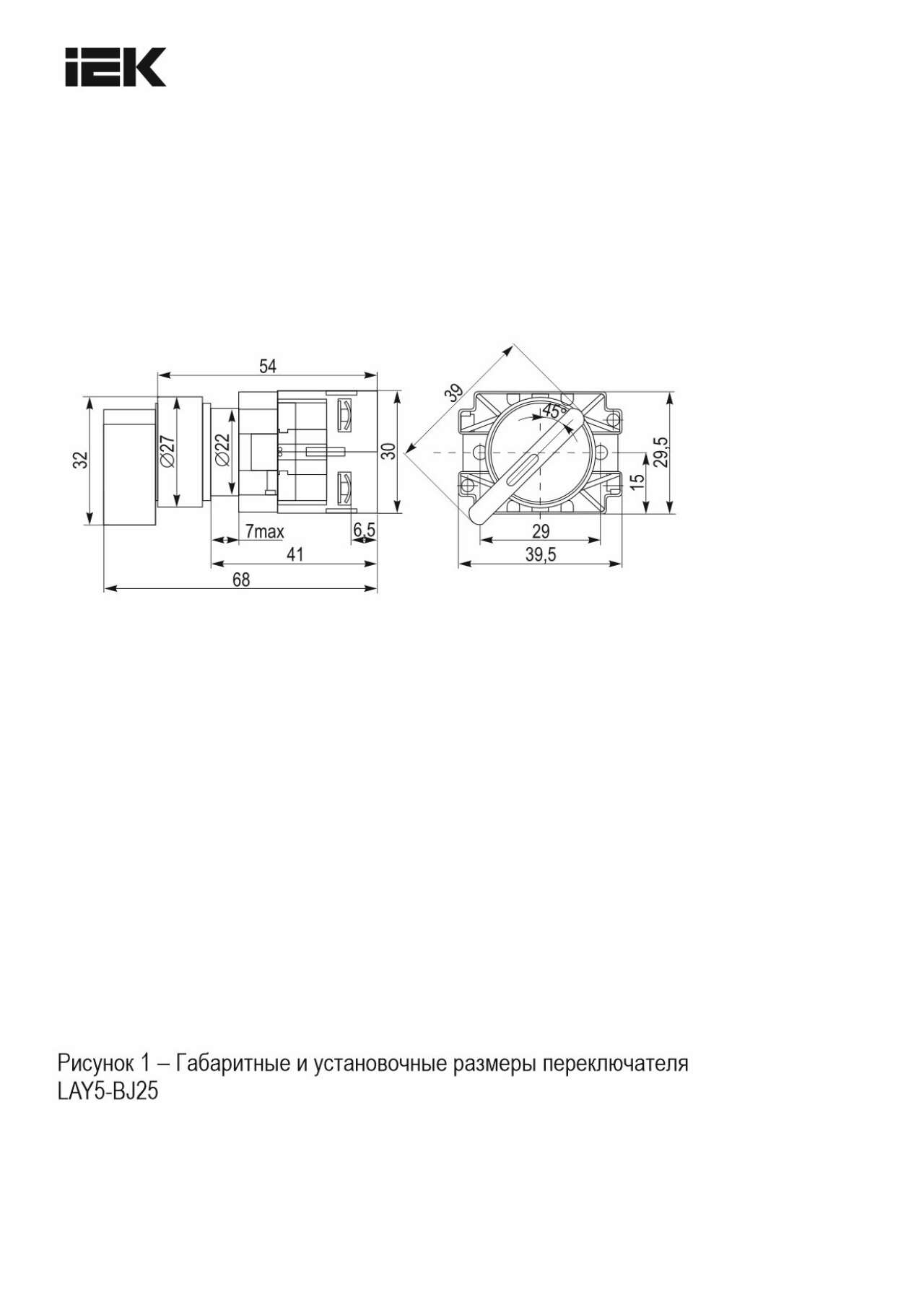

EF000008	Ширина	39.5	мм
EF003118	Степень защиты - IP передняя сторона	IP40
EF000231	Кол-во позиций переключения	2
IEK_F000190	Номин рабочий ток Ie при АС-15 400 В	1,5	А
IEK_F000345	Фиксация положения переключателя	Да
EF000007	Цвет	Черный
EF002428	С возвратом в нейтральное положение	Нет
EF007246	Подходит для монтажа на передней стенке	Нет
EF008240	Конструкция прибора	Встраиваемое устройство
RF000040	Тип изделия/компонента	Пакетный переключатель
EF008237	Функции переключателя	Многоступенчатый переключатель
EF001389	Номин продолжительный ток Iu	7.5	А
EF007262	Подходит для установки в распредел платы	Да
EF000049	Глубина	68.0	мм
EF007317	В сборе в корпусе	Нет
EF001366	Номин напряжение изоляции Ui	600	В
EF000040	Высота	29.5	мм
EF000243	Диаметр отверстия	22.0	мм
EF006819	Тип подключения силовой электрич цепи	Винтовое соединение
IEK_F000346	Номин раб напряжение AC контактов	110; 230; 400; 600	В
EF008799	Номин напряжение постоян тока - DC	400	В
IEK_F000358	Тип ручки - доп устройства	Длинная ручка

Характеристики

class Управляющий переключатель
В сборе в корпусе Нет
Высота 29.5
Гарантийный срок, Лет 5
Глубина 68.0
Диаметр отверстия 22.0
Класс защиты от поражения электрическим током II
Кол-во позиций переключения 2
Количество полюсов 1
Конструкция прибора Встраиваемое устройство
Макс допустимое раб напряжение Ue AC 600
Номин напряжение изоляции Ui 600
Номин напряжение постоян тока - DC 400
Номин продолжительный ток Iu 7.5
Номин раб напряжение AC контактов 110; 230; 400; 600
Номин раб напряжение DC контактов 24; 48; 110; 220; 400
Номин рабочий ток Ie при AC-15 230 В 3,0
Номин рабочий ток Ie при АС-15 400 В 1,5
Номин тепловой ток Ith 10
Номинальная способность к присоединению 2х2,5
Обозначение положений 0-1
Подходит для монтажа на передней стенке Нет
Подходит для напольного монтажа Нет
Подходит для промежуточного монтажа Да
Подходит для установки в распредел платы Да
С возвратом в нейтральное положение Нет
С нейтральной позицией - ОТКЛ Да
Степень защиты - IP передняя сторона IP40
Степень защиты - IP сторона контактов IP20
Температура эксплуатации -10...40
Тип выключателя Многоступенчатый переключатель
Тип изделия/компонента Пакетный переключатель
Тип подключения силовой электрич цепи Винтовое соединение
Тип ручки - доп устройства Длинная ручка
Тип элемента управления Удлинённая поворотная ручка (широкий хват)
Фиксация положения переключателя Да
Функции переключателя Многоступенчатый переключатель
Цвет Черный
Ширина 39.5
