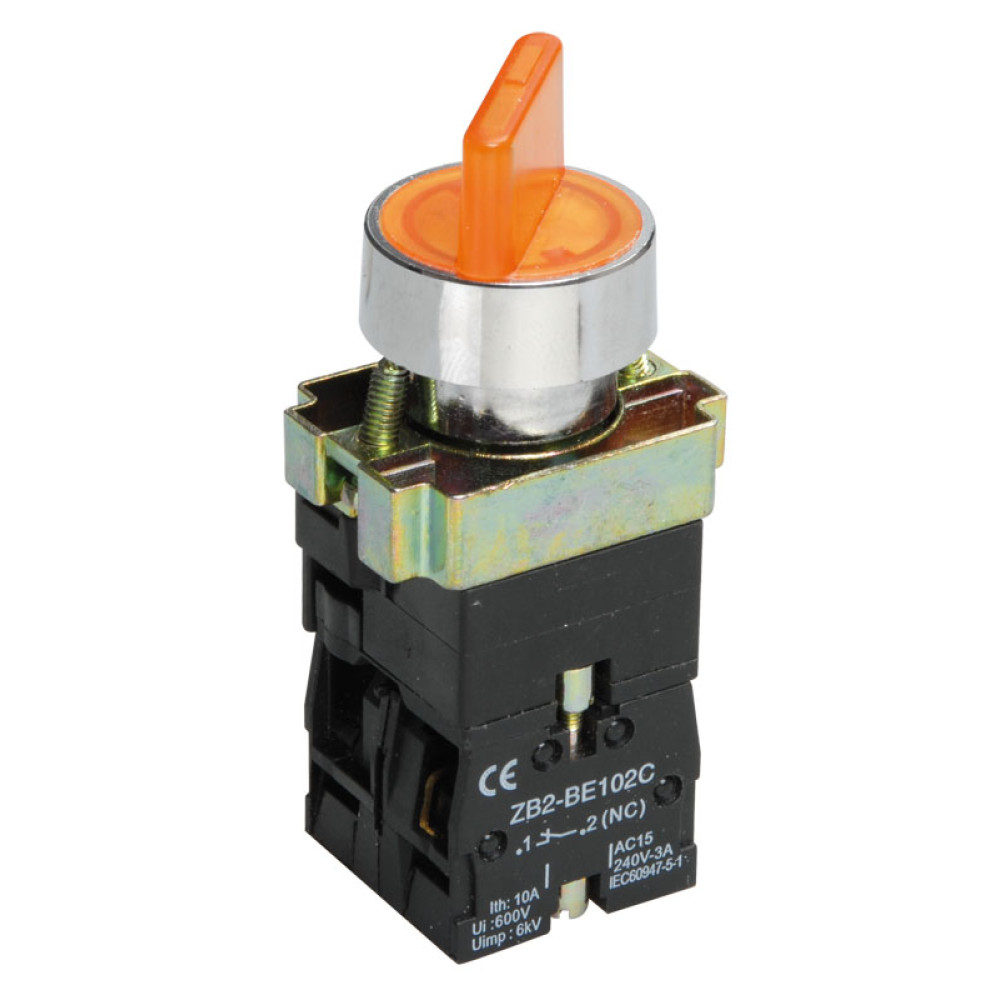

Переключатель LAY5-BK2565 2 положения желтый NO+NC IEK
Преимущества
- Незначительная стоимость, высокая надежность и простота монтажа.
- Широкий ассортимент позволяет укомплектовать шкаф любой сложности.
Особенности конструкции
Надежная и удобная система крепежа изделия к монтажной панели.
Возможность быстрой замены источника освещения за счет использования светодиодных матриц с цоколем BA9s.
Металлическое основание, обеспечивающее увеличенный ресурс эксплуатации изделия.
Дополнительные размыкающие и дополнительные замыкающие контакты позволяют расширить возможности коммутационных процессов.
Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов, обеспечивающих прочность соединения.
Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.
Для предотвращения попадания жидкости внутрь механизма все изделия снабжены резиновыми уплотнительными кольцами.
Быстросъемная головка позволяет быстро производить замену светофильтров и ламп.
Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.
Наличие сменных замыкающих (1з) и размыкающих (1р) дополнительных контактов.
Наличие уплотнительных резиновых колец, обеспечивающих защиту от попадания внутрь механизма инородных предметов.
Документация
Сертификаты
Схемы подключения
Информационные материалы
Дополнительные изображения
Характеристики
- class Управляющий переключатель
- В сборе в корпусе Нет
- Высота 29.5
- Гарантийный срок, Лет 5
- Глубина 86.0
- Диаметр отверстия 22.0
- Класс защиты от поражения электрическим током II
- Кол-во позиций переключения 2
- Количество полюсов 1
- Конструкция прибора Встраиваемое устройство
- Макс допустимое раб напряжение Ue AC 600
- Номин напряжение изоляции Ui 600
- Номин напряжение постоян тока - DC 400
- Номин продолжительный ток Iu 7.5
- Номин раб напряжение AC контактов 110; 230; 400; 600
- Номин раб напряжение DC контактов 24; 48; 110; 220; 400
- Номин рабочий ток Ie при AC-15 230 В 3,0
- Номин рабочий ток Ie при АС-15 400 В 1,5
- Номин тепловой ток Ith 10
- Номинальная способность к присоединению 2х2,5
- Обозначение положений 0-1
- Подсветка Светодиодная подсветка
- Подходит для монтажа на передней стенке Нет
- Подходит для напольного монтажа Нет
- Подходит для промежуточного монтажа Да
- Подходит для установки в распредел платы Да
- С возвратом в нейтральное положение Нет
- С нейтральной позицией - ОТКЛ Да
- Степень защиты - IP передняя сторона IP40
- Степень защиты - IP сторона контактов IP20
- Температура эксплуатации -10...40
- Тип выключателя Многоступенчатый переключатель
- Тип изделия/компонента Пакетный переключатель
- Тип подключения силовой электрич цепи Винтовое соединение
- Тип ручки - доп устройства Короткая ручка с подсветкой
- Тип элемента управления Короткая поворотная ручка (узкий хват)
- Фиксация положения переключателя Да
- Функции переключателя Многоступенчатый переключатель
- Цвет Желтый
- Ширина 39.5
- Ожидается поступление
- Код товара: BSW90-BK-2-K05
- Артикул: 92496-BSW90-BK-2-K05
