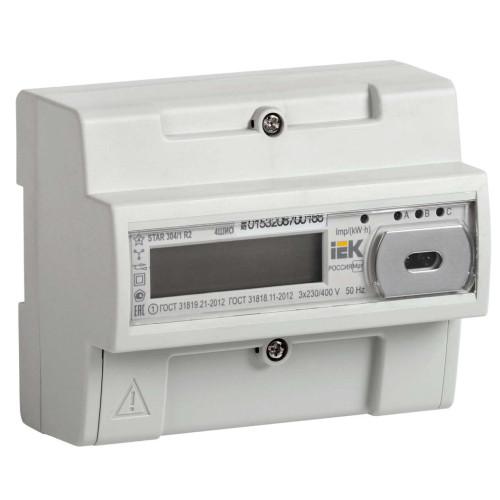

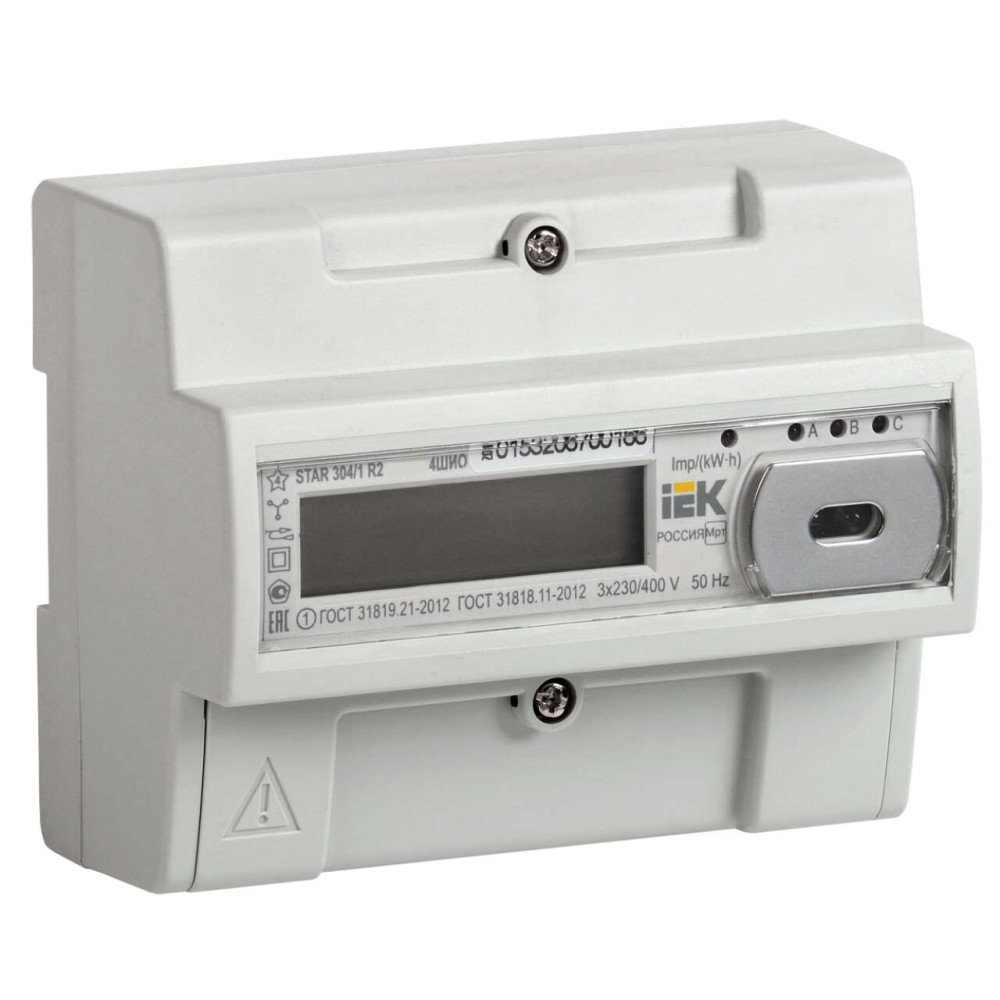

Счетчик электрической энергии трехфазный многотарифный STAR 304/1 R2-5(60)Э 4ШИО IEK
133837-CCE-3R4-1-02-1
Многотарифные счетчики электрической энергии трёхфазные STAR 304 непосредственного включения и подключения через трансформатор предназначены для учета активной электрической энергии в трехфазных сетях переменного тока напряжением 3х230/400 В частотой 50 Гц. Номинальным током 5 (60) А.
Преимущества
- Российское производство.
- Широкий функционал удовлетворит спрос всех категорий потребителей.
- Бесплатное программное обеспечение (ПО) с возможностью обновления с сайта IEK.ru.
- Межповерочный интервал 16 лет подтверждает отличные метрологические характеристики новой продукции.
- Стабильность метрологических характеристик.
- Защита от импульсных перенапряжений.
- Защита от воздействия магнитных полей.
- Возможность настройки временных зон для 4 тарифов и отдельного расписания выходных и праздничных дней.
- Формирование отчета со счетчика в формате EXCEL нажатием одной кнопки в программе.
- Конструкция зажимов счетчика обеспечивает надежное присоединение проводов, что предотвращает потери мощности.
- Наличие оптического порта и интерфейса RS-485.
- Наличие "электронной" пломбы, фиксирующей события о любых манипуляциях со счетчиком.
- Хранение данных до 93 суток.
Особенности конструкции
Паз под пломбу энергоснабжающей организации.
Электронная пломба на корпусе прибора.
Возможность экспорта данных в EXCEL.
Возможность установки на DIN-рейку.
Возможность разместить счетчик в стандартном евробоксе.
Учет по 4 тарифам.
Безопасные клеммные группы.
Единое программное обеспечение для всех видов многотарифных счетчиков STAR.
Документация
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
- База оборудования
IEK_SHkafy_kommutacionnye_apparaty_i_ASIP_Ver4.sdf - База оборудования
IEK. Шкафы, коммутационные аппараты и АСИП.Ver5.sdf - Чертеж dwg
CCE-3R4-1-02-1 Счетчик эл. эн. 3-фаз, мн.тариф. STAR 304_1 R2-5(60)Э 4ШИО.dwg - STEP-формат
CCE-3R4-1-02-1 Счетчик эл. эн. 3-фаз, мн.тариф. STAR 304_1 R2-5(60)Э 4ШИО.STEP
Программное обеспечение
Отзывы по поставкам продукции от наших партнеров
Характеристики
- class Счётчик электроэнергии
- Атмосферное давление 86...106
- Базовый ток 5
- Внесен в реестр Российский реестр средств измерений
- Высота 102,5
- Гарантийный срок, Лет 5
- Глубина 70
- Импульсный выход Электрический
- Калиброванный - поверенный Да
- Класс точности 1
- Количество фаз / тип полюсов Трехфазный + N (4 проводника)
- Макс ток - Imax 60
- Модель или исполнение Прямого включения
- Номин линейное напряжение - Un L-L 60
- Номин напряжение 3х230/400
- Номин ток - In 5
- Номин фазное напряжение - Un N-L 230
- Подходит для Учета потребления (однонаправл.)
- Постоянная счетчика 400; 800; 1600; 3200
- Разрядность счетного устройства 8
- Срок службы, Лет не менее 30
- Стартовый ток 20
- Степень защиты - IP IP54
- Стопор обратного хода Нет
- Тип импульса D0
- Тип индикации Цифровой (-ая)
- Тип интерфейса EN 62056-21
- Тип монтажа DRA (на DIN-рейку)
- Тип счетчика Электронный
- Тип тарифа Многотарифный
- Тип электроэнергии Активная мощность
- Частота 50±2,5
- Частота импульсов 400;800;1600;3200
- Ширина 125
В наличии на складе: Ожидается поступление
8020.00р.
- Ожидается поступление
- Код товара: CCE-3R4-1-02-1
- Артикул: 133837-CCE-3R4-1-02-1
