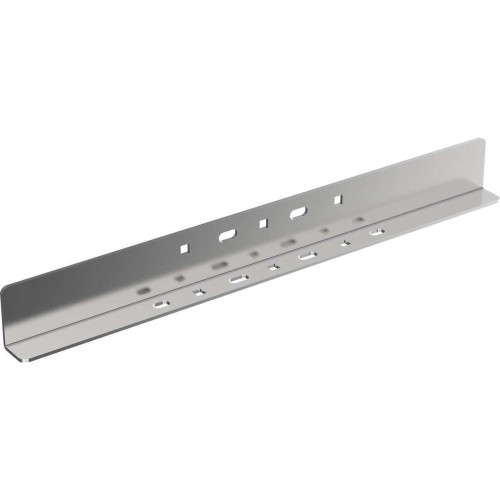

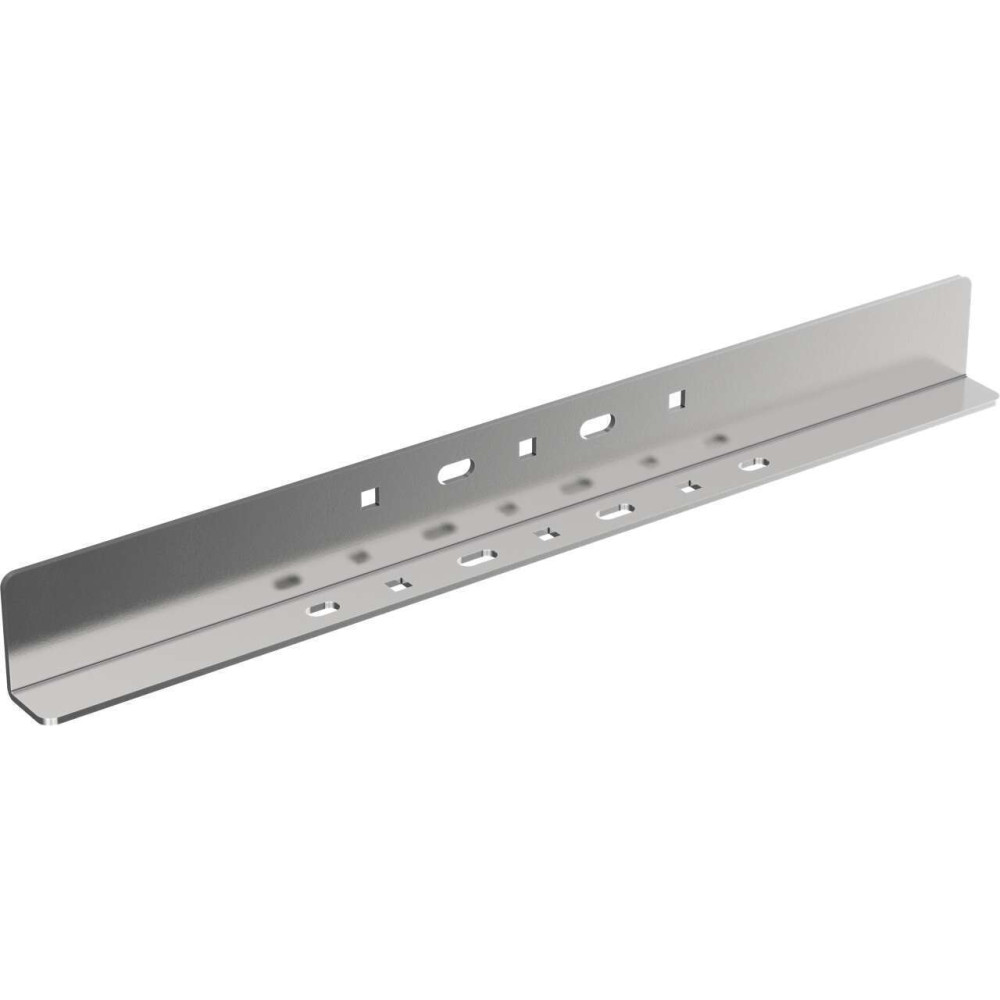

Пластина соединительная усиленная h=100мм IEK

CLM40D-PSU-100

Описание
Характеристики

Применяется для увеличения несущей способности лестничных лотков на пролетах более трех метров. Для монтажа необходимо применять комплект соединительный КС М6х16.

Аналоги: CLM40D-PSU-100-HDZ, CLM40D-PS-100

Преимущества

Конструкция лестничного лотка предусматривает перфорацию как на боковине, так и в основании лонжерона.
Применение усиленных пластин позволяет увеличить несущую способность кабельной трассы путем установки пластин для соединения прямых элементов трассы.
Для соединения двух лотков потребуется 24 комплекта КС М6х16 (8шт. на боковину лонжерона и 4шт. в основании).

Документация

Сертификаты

Паспорта и РЭ

Руководство По Эксплуатации
LLK.001_Sistemy_kabelnyh_lestnic_RE_ru-ua_3.pdf

Информационные материалы

Дополнительные изображения

Модели для проектировщиков

Класс: Соединитель для кабельного лотка (ID: EC002413)

ID	Описание	Значение	Ед. изм.
EF000010	Модель или исполнение	Соединитель продольный (пластина)
EF001438	Длина	300	мм
EF000139	Защитное покрытие поверхности	Оцинковка по методу Сендзимира
EF006391	Подходит для лотка высотой	100	мм
EF000167	Вес	0,43	кг
EF005166	Подходит для кабель-канала	Нет
EF002169	Материал	Сталь
IEK_F001091	Толщина цинкового покрытия	10	мкм
EF000064	Тип соединения	Винтовой разъем
EF008339	Подходит для лотка шириной	200...600	мм
EF007806	Подходит для обеспеч целостности цепи	Да
EF005165	Подходит для лестничного лотка	Да
EF006393	Вертикал-поворотный или шарнирный	Нет
EF005163	Подходит для проволочного лотка	Нет
EF008326	Монтажная температура	-50...40	°C
EF006392	Горизонт-поворотный или шарнирный	Нет
EF001257	Вид или марка материала	Сталь оцинкованная
IEK_F000179	Толщина металла	2,5	мм
IEK_F001102	Класс стойкости к коррозии	2
EF005164	Подходит для проволоки проволочного лотка	-	мм
EF000040	Высота	66	мм
EF000007	Цвет	Светло-серый

Характеристики

class Соединитель для кабельного лотка
Вертикал-поворотный или шарнирный Нет
Вес 0,43
Вид или марка материала Сталь оцинкованная
Высота 66
Гарантийный срок, Лет 3
Горизонт-поворотный или шарнирный Нет
Длина 300
Защитное покрытие поверхности Оцинковка по методу Сендзимира
Класс стойкости к коррозии 2
Материал Сталь
Модель или исполнение Соединитель продольный (пластина)
Монтажная температура -50...40
Подходит для кабель-канала Нет
Подходит для лестничного лотка Да
Подходит для лотка высотой 100
Подходит для лотка шириной 200...600
Подходит для обеспеч целостности цепи Да
Подходит для проволоки проволочного лотка -
Подходит для проволочного лотка Нет
Тип соединения Винтовой разъем
Толщина металла 2,5
Толщина цинкового покрытия 10
Цвет Светло-серый
