ОформитьПерегородка разделительная h=80мм L3000 IEK
Преимущества
- Толщина цинкового покрытия не менее 10 мкм.
- Отсутствие острых кромок на торцах перегородки.
- Полная совместимость с лестничными и листовыми лотками IEK.
- Удобная кратность упаковки.
Особенности конструкции
Все лотки и аксессуары соединяются между собой при помощи унифицированного комплекта соединительного КС М6x10. Таким образом, для сборки трассы любой степени сложности необходимо всего три вида метизов. Благодаря квадратному подголовнику, фиксирующему болт из комплекта соединительного КС М6x10, для соединения лотков и аксессуаров нужен только один ключ М10.
Отсутствие острых кромок разделительных перегородок исключает повреждение рук монтажника и изоляции кабеля.

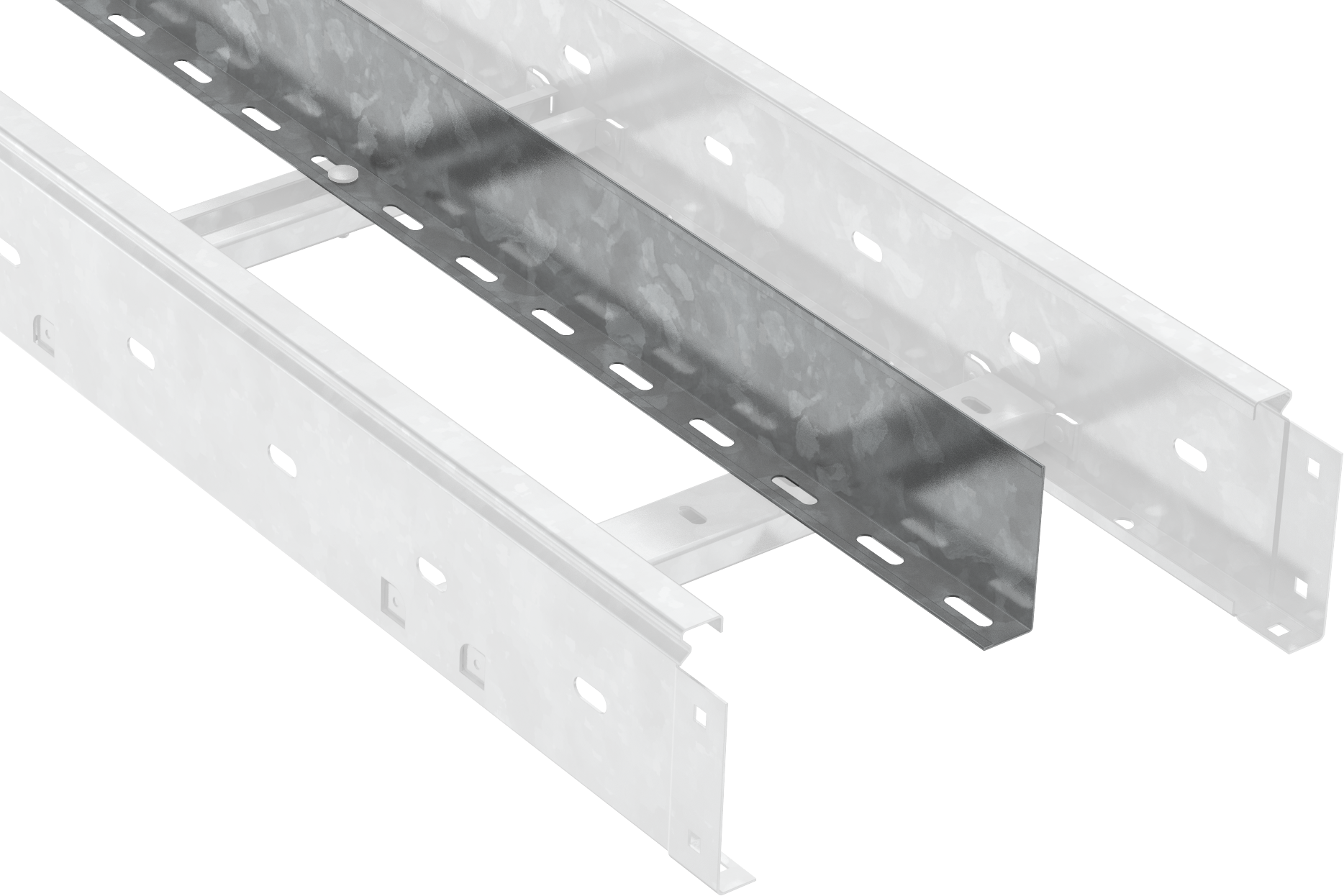

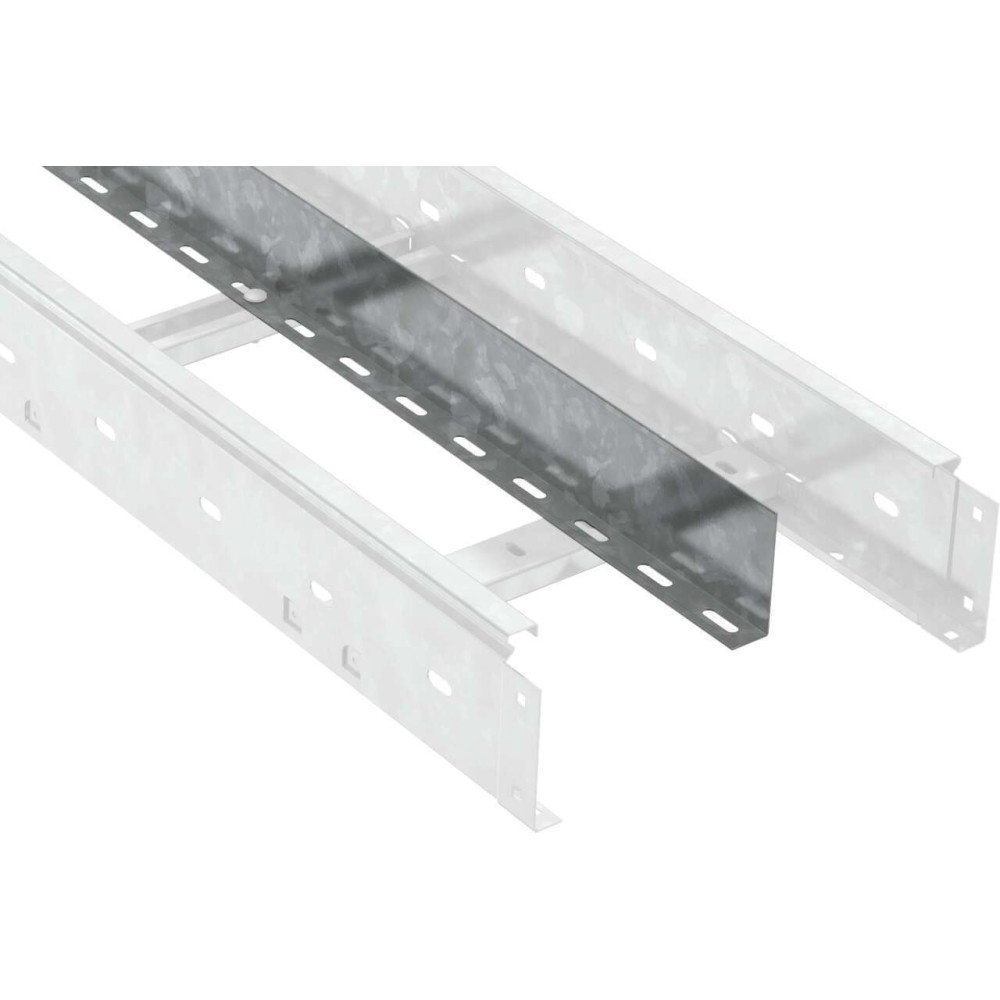

Совместно с лотком может использоваться перегородка, которая служит для разделения лотка на два и более отдела в случае монтажа в одном лотке проводки разного типа (информационной и силовой) для исключения наводок. Разделительная перегородка совместима со всеми типами лотков IEK.
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
- Альбом типовых решений в DWG AutoCAD-2010
IEK.ATR-2010.dwg - Плагин для работы с дин.блоками для AutoCAD
Плагин для работы с дин.блоками для AutoCAD.rar - Динамические_блоки_МКНС в DWG
Динамические_блоки_IEK (2023).dwg - Альбом типовых решений в DWG AutoCAD-2022
IEK.ATR-2022.dwg - База nanoCAD BIM Электро
IEK_Kabelenesushchie_sistemy_v2-08.2023-n8.5.sdf - База оборудования
IEK. Кабеленесущие системы.Ver4.sdf - База оборудования
IEK_Лотки и аксессуары (294617).rar - База EPLAN
IEK. Кабельные несущие системы 2023v1 ePlan-EDZ.zip - STEP-формат
CLM50D-RP-080-30.STEP
Характеристики
- class Разд-ная пластина для кабельного лотка
- Вес 1,96
- Вид или марка материала Сталь оцинкованная
- Высота перегородки 75
- Гарантийный срок, Лет 3
- Длина 2963
- Защитное покрытие поверхности Оцинковка по методу Сендзимира
- Материал Сталь
- Модель или исполнение L-профиль
- Монтажная перфорация Да
- Нержавеющая сталь травлёная Нет
- Номер цвета RAL 7047
- Подходит для кабель-канала Нет
- Подходит для лестничного лотка Да
- Подходит для обеспеч целостности цепи Нет
- Подходит для проволочного лотка Да
- Способ или тип крепления Винтовое
- Толщина металла 0,8
- Цвет Серый
- Ширина основания 25
- На складе: 993
- Код товара: CLM50D-RP-080-30
- Артикул: CLM50D-RP-080-30
