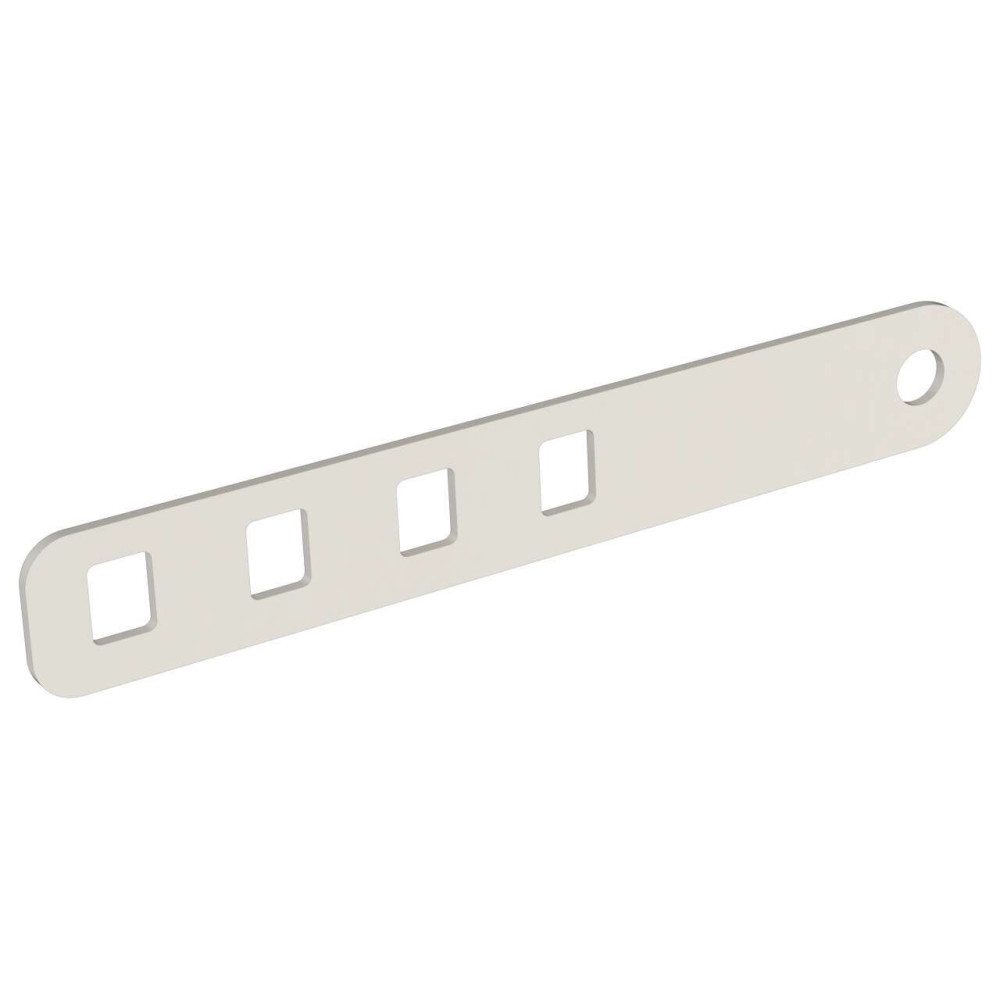

Пластина шарнирная h=35мм RAL 9016 IEK

CLM51D-PSH-035-9016

Описание
Характеристики

Пластина шарнирного соединения применяется для изменения направления кабельной трассы в вертикальной плоскости под произвольным углом.

Аналоги: CLM51D-PSH-035

Преимущества

Возможность фиксации угла поворота во время монтажа за счет наличия перфорации типа "улыбка". Повышенный БРН и высокая срезающая нагрузка за счет увеличенного количества винтов.

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Plastiny_passp_mult_1.pdf

Дополнительные изображения


Модели для проектировщиков

Класс: Соединитель для кабельного лотка (ID: EC002413)

ID	Описание	Значение	Ед. изм.
EF000010	Модель или исполнение	Соединитель универсальный (угловой/продольный)
EF000008	Ширина	18	мм
EF001438	Длина	120	мм
EF000139	Защитное покрытие поверхности	Порошковая окраска
EF008339	Подходит для лотка шириной	50...600	мм
IEK_F000179	Толщина металла	1,5	мм
EF000040	Высота	35	мм
IEK_F001091	Толщина цинкового покрытия	5	мкм
EF005164	Подходит для проволоки проволочного лотка	-	мм
EF000167	Вес	0,023	кг
EF000007	Цвет	Белый
EF001257	Вид или марка материала	Сталь оцинкованная
EF006388	Нержавеющая сталь травлёная	Нет
EF008326	Монтажная температура	-50...40	°C
EF005165	Подходит для лестничного лотка	Нет
EF002169	Материал	Сталь
EF000064	Тип соединения	Винтовой разъем
EF007806	Подходит для обеспеч целостности цепи	Да
EF000116	Номер цвета RAL	9016
EF005163	Подходит для проволочного лотка	Нет
EF006392	Горизонт-поворотный или шарнирный	Нет
EF006391	Подходит для лотка высотой	35	мм
EF006393	Вертикал-поворотный или шарнирный	Да
EF005166	Подходит для кабель-канала	Нет
IEK_F001102	Класс стойкости к коррозии	1

Характеристики

class Соединитель для кабельного лотка
Вертикал-поворотный или шарнирный Да
Вес 0,023
Вид или марка материала Сталь оцинкованная
Высота 35
Гарантийный срок, Лет 3
Горизонт-поворотный или шарнирный Нет
Длина 120
Защитное покрытие поверхности Порошковая окраска
Класс стойкости к коррозии 1
Материал Сталь
Модель или исполнение Соединитель универсальный (угловой/продольный)
Монтажная температура -50...40
Нержавеющая сталь травлёная Нет
Номер цвета RAL 9016
Подходит для кабель-канала Нет
Подходит для лестничного лотка Нет
Подходит для лотка высотой 35
Подходит для лотка шириной 50...600
Подходит для обеспеч целостности цепи Да
Подходит для проволоки проволочного лотка -
Подходит для проволочного лотка Нет
Тип соединения Винтовой разъем
Толщина металла 1,5
Толщина цинкового покрытия 5
Цвет Белый
Ширина 18

В наличии на складе: Ожидается поступление

460р.

Ожидается поступление
Код товара: CLM51D-PSH-035-9016
Артикул: CLM51D-PSH-035-9016
