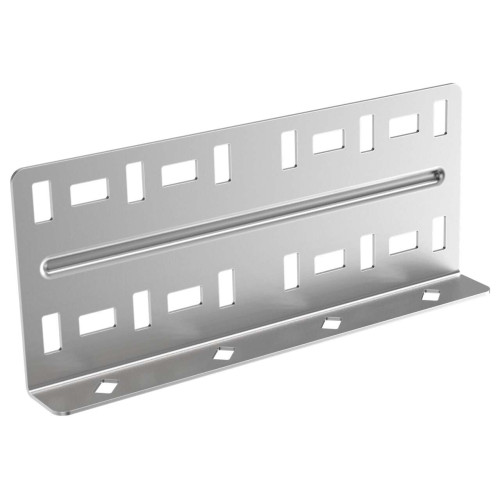

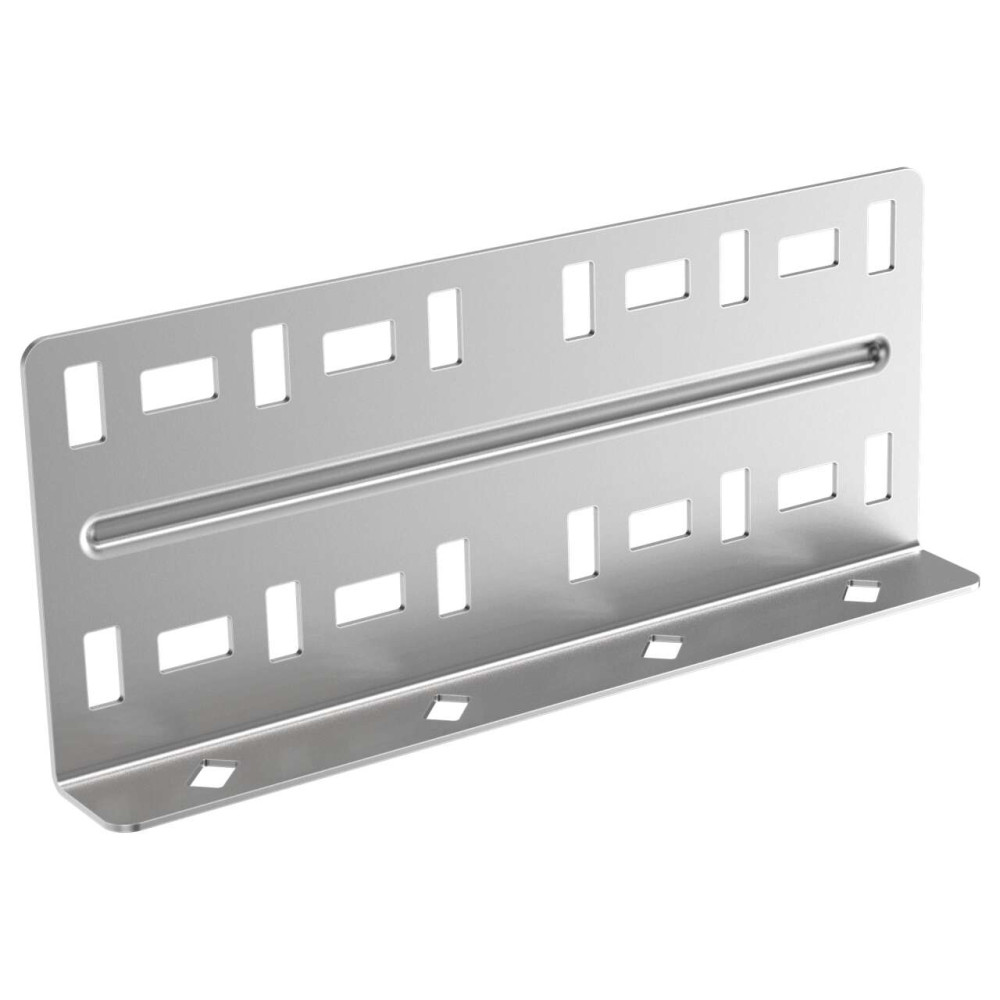

Пластина соединительная усиленная 100-1,5мм IEK

CLM51D-PSU-100-15

Описание
Характеристики

Пластина соединительная усиленная применяется для соединения двух лотков при отсутствии телескопического соединения. Применяется для листовых лотков серии ESCA7.

Аналоги: CLM51D-PSU-100-15-9016, CLM51D-PSU-100-15-HDZ

Преимущества

Повышенная жесткость конструкции за счет фиксации в двух плоскостях (по бортовой и донной части листового лотка).

Документация

Сертификаты

Паспорта и РЭ

Краткое руководство по эксплуатации
Plastiny_passp_mult_1.pdf

Дополнительные изображения


Модели для проектировщиков

Класс: Соединитель для кабельного лотка (ID: EC002413)

ID	Описание	Значение	Ед. изм.
EF000010	Модель или исполнение	Соединитель продольный (пластина)
EF000008	Ширина	84	мм
EF001438	Длина	200	мм
EF000139	Защитное покрытие поверхности	Оцинковка по методу Сендзимира
EF000116	Номер цвета RAL	7047
EF006388	Нержавеющая сталь травлёная	Нет
EF000040	Высота	100	мм
EF006391	Подходит для лотка высотой	100	мм
EF005163	Подходит для проволочного лотка	Нет
EF007806	Подходит для обеспеч целостности цепи	Да
EF002169	Материал	Сталь
IEK_F001102	Класс стойкости к коррозии	1
EF005164	Подходит для проволоки проволочного лотка	-	мм
EF005166	Подходит для кабель-канала	Нет
EF000167	Вес	0,223	кг
EF000064	Тип соединения	Винтовой разъем
IEK_F001091	Толщина цинкового покрытия	5	мкм
EF008326	Монтажная температура	-50...40	°C
IEK_F000179	Толщина металла	1,5	мм
EF006393	Вертикал-поворотный или шарнирный	Нет
EF001257	Вид или марка материала	Сталь оцинкованная
EF005165	Подходит для лестничного лотка	Нет
EF006392	Горизонт-поворотный или шарнирный	Нет
EF008339	Подходит для лотка шириной	50...600	мм
EF000007	Цвет	Светло-серый

Характеристики

class Соединитель для кабельного лотка
Вертикал-поворотный или шарнирный Нет
Вес 0,223
Вид или марка материала Сталь оцинкованная
Высота 100
Гарантийный срок, Лет 3
Горизонт-поворотный или шарнирный Нет
Длина 200
Защитное покрытие поверхности Оцинковка по методу Сендзимира
Класс стойкости к коррозии 1
Материал Сталь
Модель или исполнение Соединитель продольный (пластина)
Монтажная температура -50...40
Нержавеющая сталь травлёная Нет
Номер цвета RAL 7047
Подходит для кабель-канала Нет
Подходит для лестничного лотка Нет
Подходит для лотка высотой 100
Подходит для лотка шириной 50...600
Подходит для обеспеч целостности цепи Да
Подходит для проволоки проволочного лотка -
Подходит для проволочного лотка Нет
Тип соединения Винтовой разъем
Толщина металла 1,5
Толщина цинкового покрытия 5
Цвет Светло-серый
Ширина 84

В наличии на складе: Ожидается поступление

206р.

Ожидается поступление
Код товара: CLM51D-PSU-100-15
Артикул: CLM51D-PSU-100-15
