ESCA 7 Лоток перфорированный 100х100х2000-2,0 IEK
CLP10-100-100-200-2
Листовые лотки ESCA 7 IEK из высококачественной российской стали 1,5 и 2,0 мм разработаны для прокладки силовых и слаботочных кабельных сетей в нефтегазовой и промышленной отраслях строительства. Используются вместе с пластиной соединительной усиленной CLM50D-PSU.
Лотки серии ESCA 7 применяются только с крышками для лотков толщиной 1,5-2,0 мм.
Преимущества
- Лотки серии ESCA 7 имеют повышенную безопасную рабочую нагрузку.
- Ассортимент лотков и аксессуаров позволяет организовать трассу любой сложности.
- Совместное применение с аксессуарами увеличенных толщин позволяет обеспечить надежность кабельной трассы на всей длине.
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
- Плагин для работы с дин.блоками для AutoCAD
Плагин для работы с дин.блоками для AutoCAD.rar - Динамические_блоки_МКНС в DWG
Динамические_блоки_IEK (2023).dwg - Альбом типовых решений в DWG AutoCAD-2022
IEK.ATR-2022.dwg - Чертеж dwg
CLP10-100-100-200-2 Лоток перфорированный ESCA 100х100х2000-2,0 IEK.DXF - Альбом типовых решений в DWG AutoCAD-2010
IEK.ATR-2010.dwg - База nanoCAD BIM Электро
IEK_Kabelenesushchie_sistemy_v2-08.2023-n8.5.sdf - База EPLAN
IEK. Кабельные несущие системы 2023v1 ePlan-EDZ.zip - STEP-формат
CLP10-100-100-200-2 Лоток перфорированный ESCA 100х100х2000-2,0 IEK.STEP
Информационные материалы
Характеристики
- class Лоток кабельный прямые секции
- Вид или марка материала Прочее
- Высота 100
- Гарантийный срок, Лет 3
- Длина 2000
- Защитное покрытие поверхности Оцинковка по методу Сендзимира
- Материал Сталь
- Модель или исполнение Без разъема
- Номер цвета RAL 7047
- Перфорация в основании для монтажа Да
- Перфорированная боковая стенка Да
- Подходит для обеспеч целостности цепи Да
- С крышкой Нет
- Тип лотка Перфорированный
- Толщина материала 2,0
- Цвет Светло-серый
- Ширина 100
В наличии на складе: Ожидается поступление
3360р.
- Ожидается поступление
- Код товара: CLP10-100-100-200-2
- Артикул: CLP10-100-100-200-2
Отзывы (0)
Рекомендуемые товары

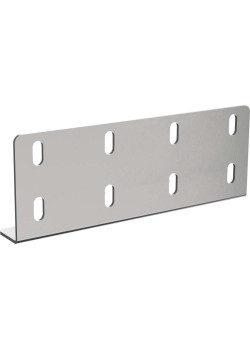

Ожидается поступление Пластина соединительная усиленная h=100мм 2,0мм IEK
В наличии на складе: Ожидается поступление
Цена
260р.

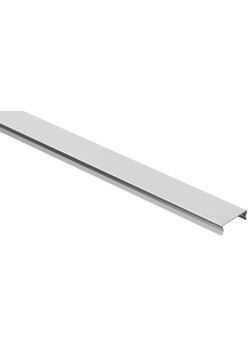

Ожидается поступление Крышка на лоток основание 100х2000-1,5мм IEK
В наличии на складе: Ожидается поступление
Цена
760р.

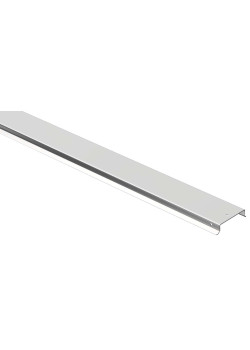

Ожидается поступление Крышка на лоток основание 100х2000-2,0мм IEK
