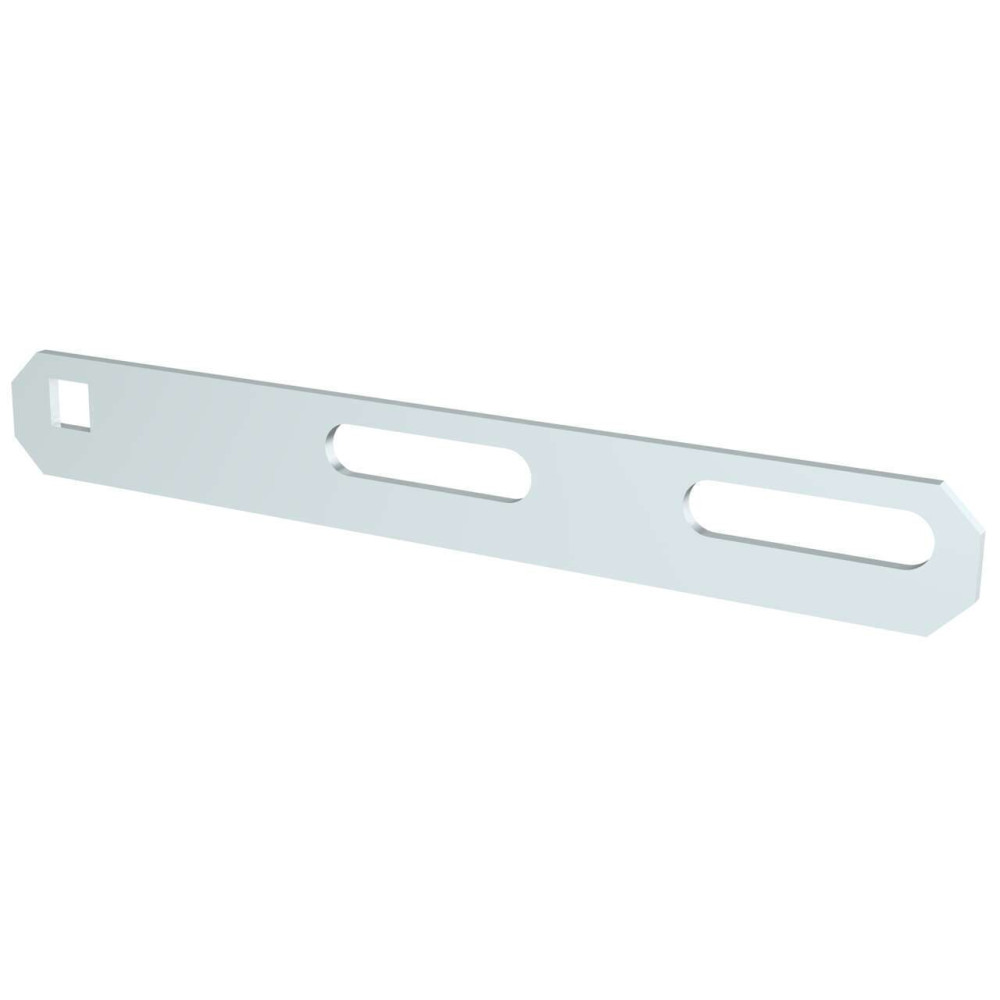

ОформитьПластина шарнирного соединения h=35мм RAL IEK
Преимущества
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Удобство в соединении лотков под произвольным углом. Возможность подобрать цвет изделия под цвет интерьера помещения.
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
- База оборудования
IEK_Kabelenesushchie_sistemy_Ver4.sdf - База nanoCAD BIM Электро
IEK_Kabelenesushchie_sistemy_v2-08.2023-n8.5.sdf - База оборудования
IEK. Кабеленесущие системы.Ver4.sdf - Плагин для работы с дин.блоками для AutoCAD
Плагин для работы с дин.блоками для AutoCAD.rar - Динамические_блоки_МКНС в DWG
Динамические_блоки_IEK (2023).dwg - Альбом типовых решений в DWG AutoCAD-2022
IEK.ATR-2022.dwg - Альбом типовых решений в DWG AutoCAD-2010
IEK.ATR-2010.dwg - База оборудования
05 04 Кабельные лотки IEK.zip - STEP-формат
CLP1SHR-035 Пластина шарнирного соединения h 35 RAL.STEP
Программное обеспечение
Класс: Соединитель для кабельного лотка (ID: EC002413)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF000010 | Модель или исполнение | Соединитель универсальный (угловой/продольный) | |
| EF000008 | Ширина | 18 | мм |
| EF001438 | Длина | 138 | мм |
| EF000139 | Защитное покрытие поверхности | Порошковая окраска | |
| EF008339 | Подходит для лотка шириной | 100...600 | мм |
| EF002169 | Материал | Сталь | |
| EF006392 | Горизонт-поворотный или шарнирный | Нет | |
| EF001257 | Вид или марка материала | Сталь оцинкованная | |
| EF000040 | Высота | 35 | мм |
| EF000064 | Тип соединения | Винтовой разъем | |
| IEK_F000179 | Толщина металла | 2,0 | мм |
| EF006391 | Подходит для лотка высотой | 35 | мм |
| EF005164 | Подходит для проволоки проволочного лотка | - | мм |
| EF006393 | Вертикал-поворотный или шарнирный | Да | |
| EF007806 | Подходит для обеспеч целостности цепи | Да | |
| EF005165 | Подходит для лестничного лотка | Да | |
| EF005163 | Подходит для проволочного лотка | Нет | |
| EF005166 | Подходит для кабель-канала | Нет |
Характеристики
- class Соединитель для кабельного лотка
- Вертикал-поворотный или шарнирный Да
- Вид или марка материала Сталь оцинкованная
- Высота 35
- Гарантийный срок, Лет 3
- Горизонт-поворотный или шарнирный Нет
- Длина 138
- Защитное покрытие поверхности Порошковая окраска
- Материал Сталь
- Модель или исполнение Соединитель универсальный (угловой/продольный)
- Подходит для кабель-канала Нет
- Подходит для лестничного лотка Да
- Подходит для лотка высотой 35
- Подходит для лотка шириной 100...600
- Подходит для обеспеч целостности цепи Да
- Подходит для проволоки проволочного лотка -
- Подходит для проволочного лотка Нет
- Тип соединения Винтовой разъем
- Толщина металла 2,0
- Ширина 18
- Ожидается поступление
- Код товара: CLP1SHR-035
- Артикул: CLP1SHR-035
