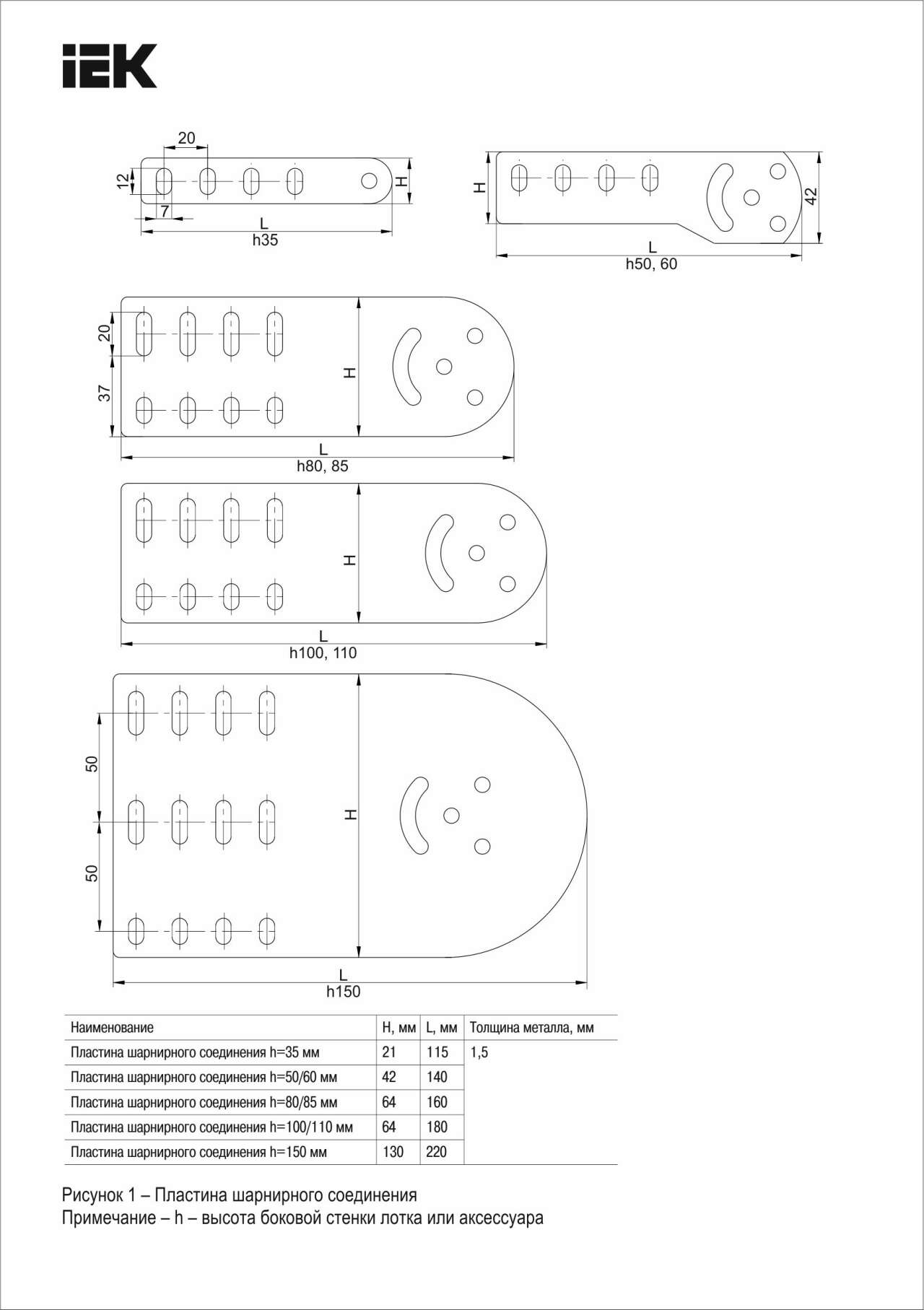

Пластина шарнирного соединения h=50мм RAL IEK
73018-CLP1SHR-050
Пластина шарнирного соединения служит для соединения лотков под произвольным углом.
Преимущества
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Удобство в соединении лотков под произвольным углом. Возможность подобрать цвет изделия под цвет интерьера помещения.
Документация
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
- База оборудования
IEK. Кабеленесущие системы.Ver4.sdf - База оборудования
IEK_Kabelenesushchie_sistemy_Ver4.sdf - База nanoCAD BIM Электро
IEK_Kabelenesushchie_sistemy_v2-08.2023-n8.5.sdf - Альбом типовых решений в DWG AutoCAD-2022
IEK.ATR-2022.dwg - Альбом типовых решений в DWG AutoCAD-2010
IEK.ATR-2010.dwg - Плагин для работы с дин.блоками для AutoCAD
Плагин для работы с дин.блоками для AutoCAD.rar - Динамические_блоки_МКНС в DWG
Динамические_блоки_IEK (2023).dwg - STEP-формат
CLP1SHR-050 Пластина шарнирного соединения h 50 RAL.STEP - База оборудования
05 04 Кабельные лотки IEK.zip
Программное обеспечение
Характеристики
- class Соединитель для кабельного лотка
- Вертикал-поворотный или шарнирный Да
- Вид или марка материала Сталь оцинкованная
- Высота 50
- Гарантийный срок, Лет 3
- Горизонт-поворотный или шарнирный Нет
- Длина 163
- Защитное покрытие поверхности Порошковая окраска
- Материал Сталь
- Модель или исполнение Соединитель универсальный (угловой/продольный)
- Подходит для кабель-канала Нет
- Подходит для лестничного лотка Да
- Подходит для лотка высотой 50
- Подходит для лотка шириной 100...600
- Подходит для обеспеч целостности цепи Да
- Подходит для проволоки проволочного лотка -
- Подходит для проволочного лотка Нет
- Тип соединения Винтовой разъем
- Толщина металла 2,0
- Ширина 33
В наличии на складе: 1 шт.
690.00р.
- На складе
- Код товара: CLP1SHR-050
- Артикул: 73018-CLP1SHR-050
