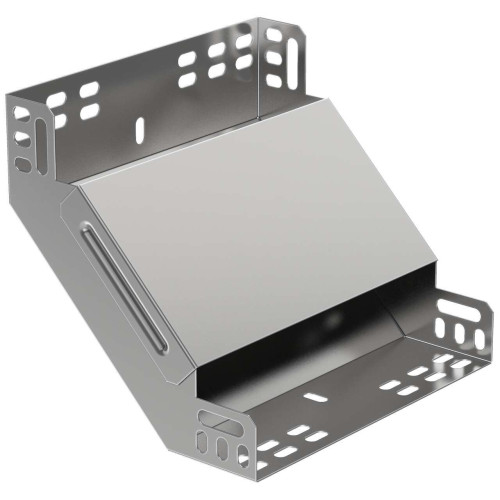

ESCA Поворот вертикальный внутренний 90град 50х200мм IEK

CLP1V-050-200

Описание
Характеристики

Поворот на 90° вертикальный внутренний служит для организации вертикального поворота кабельной трассы на 90°. Данный аксессуар поставляется в комплекте с крышкой. Все аксессуары для металлических лотков изготовлены из стали горячего цинкования методом Сендзимира (защитный слой цинка 10-20 мкм).

Аналоги: CLP1VR-050-200, ES3-PN-90-050-200-06, CLP1V-050-200-M-HDZ, CPV51-0-90-050-200

Преимущества

Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.

Особенности конструкции

Полный ассортимент аксессуаров (вертикальные и горизонтальные повороты, Т-образные и Х - образные отводы) позволяет свободно изменять направление и уровень, делать ответвления и организовывать кабельную трассу любой сложности.

Документация

Сертификаты

Паспорта и РЭ

Информационные материалы

Дополнительные изображения

Модели для проектировщиков

Программное обеспечение

Программа расчета кабельных трасс "Лотки 3.1"

Класс: Поворот кабельного лотка (ID: EC002400)

ID	Описание	Значение	Ед. изм.
EF004820	Ширина кабельного лотка	200	мм
EF000040	Высота	50	мм
IEK_F000004	Климатическое исполнение	У2, ХЛ2, УХЛ2, ОМ2
EF000007	Цвет	Светло-серый
EF000010	Модель или исполнение	Интегрированный разъем
IEK_F001102	Класс стойкости к коррозии	2
EF004822	Высота кабельного лотка	50	мм
IEK_F001091	Толщина цинкового покрытия	10	мкм
EF001063	Ширина ответвления	200	мм
EF002386	Температура эксплуатации	-50...40	°C
EF001058	Отклонение - угол	90
EF001438	Длина	238	мм
EF000008	Ширина	200	мм
EF006388	Нержавеющая сталь травлёная	Нет
IEK_F000179	Толщина металла	0.8	мм
EF005210	Изменение направления	Вертикально восходящий (внутренний)
EF000116	Номер цвета RAL	7047
EF001122	Перфорированная боковая стенка	Нет
EF000139	Защитное покрытие поверхности	Оцинковка по методу Сендзимира
EF002169	Материал	Сталь
EF007806	Подходит для обеспеч целостности цепи	Нет
EF005474	Степень защиты - IP	IP20
EF008326	Монтажная температура	-50...40	°C
EF006397	Исполнение для больших расст-усиленный	Нет
EF000167	Вес	0,62	кг
EF001257	Вид или марка материала	Сталь оцинкованная
EF004545	Перфорация в основании для монтажа	Нет

Характеристики

class Поворот кабельного лотка
Вес 0,62
Вид или марка материала Сталь оцинкованная
Высота 50
Высота кабельного лотка 50
Гарантийный срок, Лет 3
Длина 238
Защитное покрытие поверхности Оцинковка по методу Сендзимира
Изменение направления Вертикально восходящий (внутренний)
Исполнение для больших расст-усиленный Нет
Класс стойкости к коррозии 2
Климатическое исполнение У2, ХЛ2, УХЛ2, ОМ2
Материал Сталь
Модель или исполнение Интегрированный разъем
Монтажная температура -50...40
Нержавеющая сталь травлёная Нет
Номер цвета RAL 7047
Отклонение - угол 90
Перфорация в основании для монтажа Нет
Перфорированная боковая стенка Нет
Подходит для обеспеч целостности цепи Нет
Степень защиты - IP IP20
Температура эксплуатации -50...40
Толщина металла 0.8
Толщина цинкового покрытия 10
Цвет Светло-серый
Ширина 200
Ширина кабельного лотка 200
Ширина ответвления 200

В наличии на складе: 776 шт.

1530р.

На складе: 776
Код товара: CLP1V-050-200
Артикул: CLP1V-050-200
