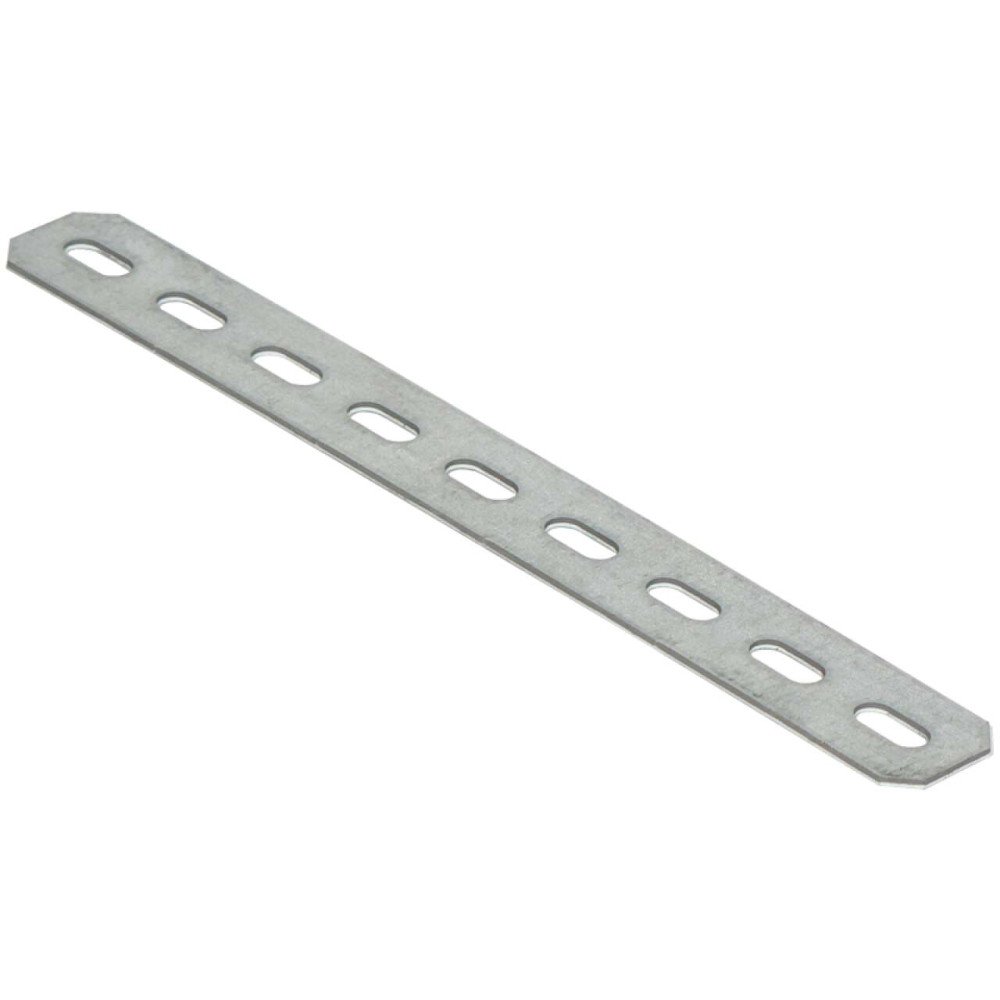

Соединитель перфорированный CP IEK
32110-CLW10-CP
Соединитель перфорированный CP служит для максимально жесткого закрепления лотков, имеющих большую нагрузочную способность.
Способ монтажа: для использования необходимы 4 крепежных комплекта MS20. В зависимости от необходимой нагрузочной способности, применяются от 2-х до 4-х таких соединителей.
Все аксессуары для металлических лотков изготовлены из стали горячего цинкования методом Сендзимира (защитный слой цинка 10-20 мкм).
Преимущества
- Конструкция элементов системы подвесов ориентирована в первую очередь на удобство и скорость монтажа.
Документация
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
- Альбом типовых решений в DWG AutoCAD-2010
IEK.ATR-2010.dwg - Плагин для работы с дин.блоками для AutoCAD
Плагин для работы с дин.блоками для AutoCAD.rar - Динамические_блоки_МКНС в DWG
Динамические_блоки_IEK (2023).dwg - Альбом типовых решений в DWG AutoCAD-2022
IEK.ATR-2022.dwg - База оборудования
IEK_Kabelenesushchie_sistemy_Ver4.sdf - База nanoCAD BIM Электро
IEK_Kabelenesushchie_sistemy_v2-08.2023-n8.5.sdf - База оборудования
IEK. Кабеленесущие системы.Ver4.sdf - База оборудования
05 04 Кабельные лотки IEK.zip - База EPLAN
IEK. Кабельные несущие системы 2023v1 ePlan-EDZ.zip
Программное обеспечение
Характеристики
- class Соединитель для кабельного лотка
- Вертикал-поворотный или шарнирный Нет
- Вес 0,10
- Вид или марка материала Сталь оцинкованная
- Горизонт-поворотный или шарнирный Нет
- Длина 231
- Защитное покрытие поверхности Оцинковка по методу Сендзимира
- Материал Сталь
- Модель или исполнение Соединитель продольный (пластина)
- Подходит для кабель-канала Нет
- Подходит для лестничного лотка Нет
- Подходит для лотка высотой 50...100
- Подходит для лотка шириной 50...600
- Подходит для обеспеч целостности цепи Да
- Подходит для проволоки проволочного лотка -
- Подходит для проволочного лотка Да
- Тип соединения Винтовой разъем
- Ширина 23
В наличии на складе: 2720 шт.
240.00р.
- На складе
- Код товара: CLW10-CP
- Артикул: 32110-CLW10-CP
