Концентратор STAR_PLC+RS-485

CME-1C8-PLC

Описание
Характеристики

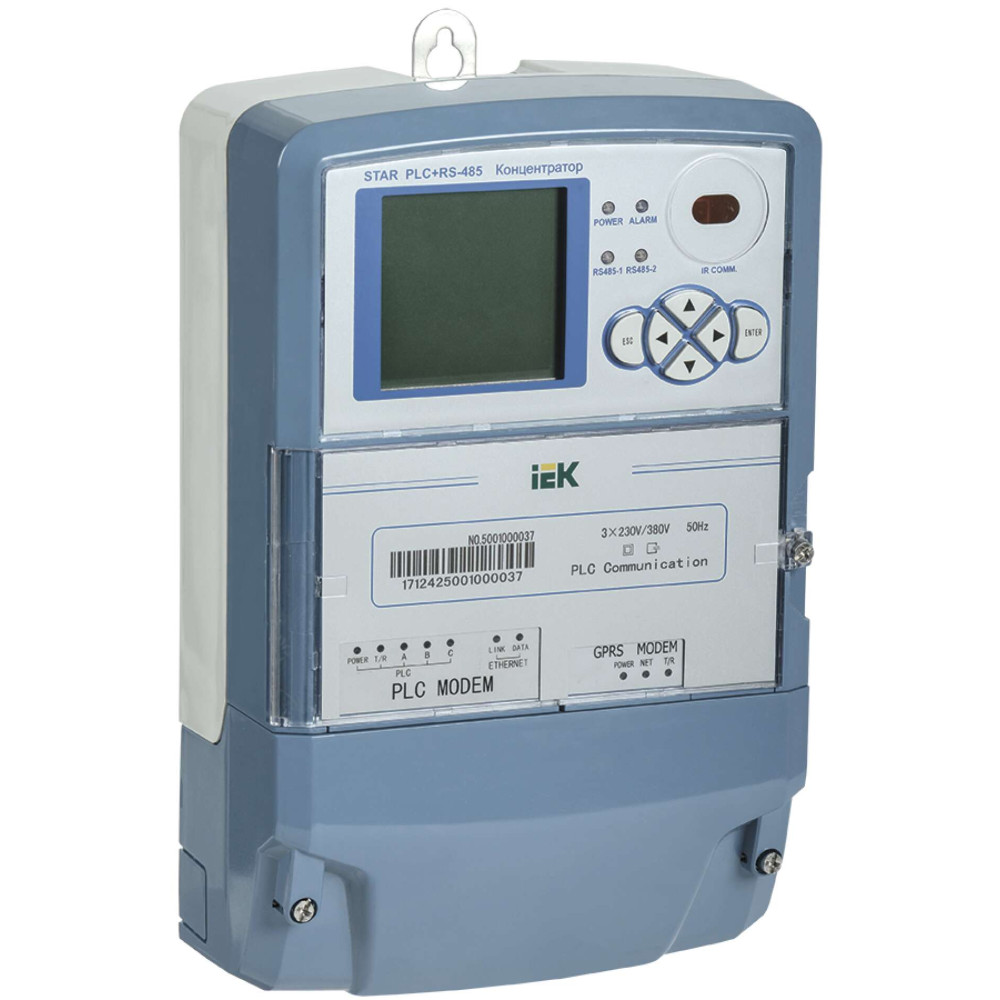

Концентратор сбора данных STAR PLC+RS-485 предназначен для сбора и передачи данных со счетчиков электрической энергии STAR с установленным модемом передачи данных по силовой цепи PLC. Концентратор позволяет собирать данные и передавать на удаленный сервер по технологии GPRS.

Аналоги: CME-1C8-PLC-R-UZ

Преимущества

Российское производство.
Защита от импульсных перенапряжений.
Наличие оптического порта и интерфейса RS-485 и сменного модуля связи (PLC и GPRS).
Передача данных на верхний уровень.
Опрос до 1024 счетчиков.
Поддержка до 14 уровней ретрансляции передачи данных.
Сбор данных до 1 км от места установки без повторителей сигнала.
Журнал событий.

Документация

Паспорта и РЭ

Информационные материалы

Презентация
Prezent_ASKUE_2022.pdf

Дополнительные изображения

Модели для проектировщиков

Класс: Интерфейсный преобразователь (ID: EC000310)

ID	Описание	Значение	Ед. изм.
IEK_F001067	Макс кол-во подкл счетчиков	1024

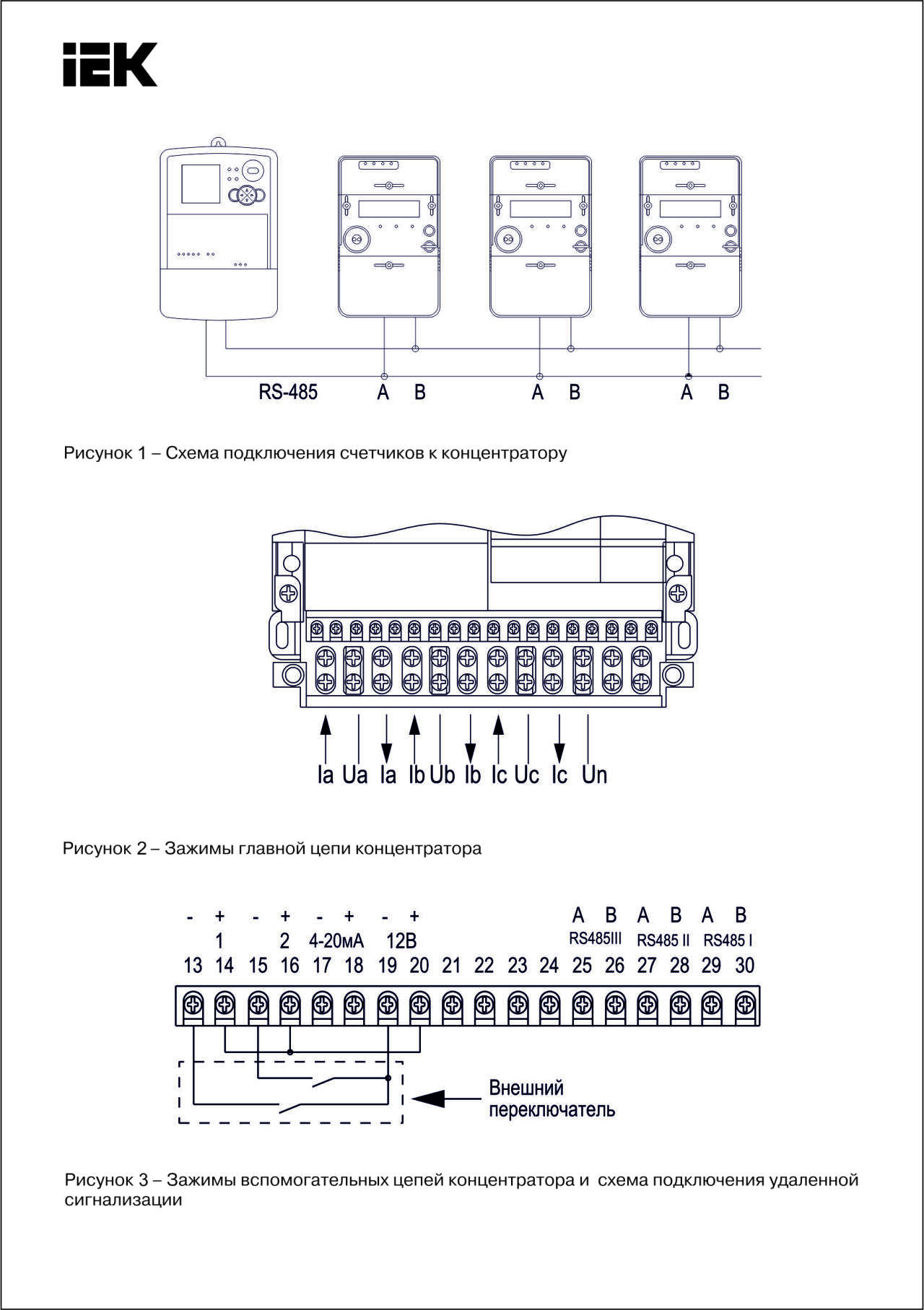

IEK_F001068	Макс кол-во подкл счетчиков через порты RS-485	96 (по 32 счетчика к каждому порту)
EF000227	Номин ток	1.5	А
EF000877	Макс ток - Imax	6	А
EF000002	Номин напряжение	3х230 / 400	В
IEK_F001056	Передача входящих данных	G3-PLC или RF
IEK_F001055	Передача исходящих данных	GPRS
IEK_F001065	Программир скорость перед дан для RS	600, 1200, 2400, 4800, 9600	битт в сек
EF003271	Скорость передачи	38	кбит в с
IEK_F001058	Скорость передачи данных G3-PLC	38400	битт в сек
IEK_F001057	Скорость передачи данных GPRS	38400	битт в сек
IEK_F001059	Скорость передачи данных RF	10000	битт в сек
EF005474	Степень защиты - IP	IP54
IEK_F001060	Кол-во портов локал интерф связи RS-485	3
IEK_F001061	Кол-во портов локал интерф связи RS-232	1
IEK_F001062	Кол-во портов локал интерф связи USB	1
IEK_F001063	Кол-во портов локал интерф связи ИК	1
IEK_F001048	Емкость FLASH памяти	128	МБайт
IEK_F001049	Емкость SDRAM памяти	32	МБайт
IEK_F001047	Напряжение аккумулятора	4,8...6	В
EF000315	Подключение входа - первичное	Винтовое соединение
EF000108	Гальваническая развязка	Пассивный (-ая)
EF002963	Номин частота	50	Гц

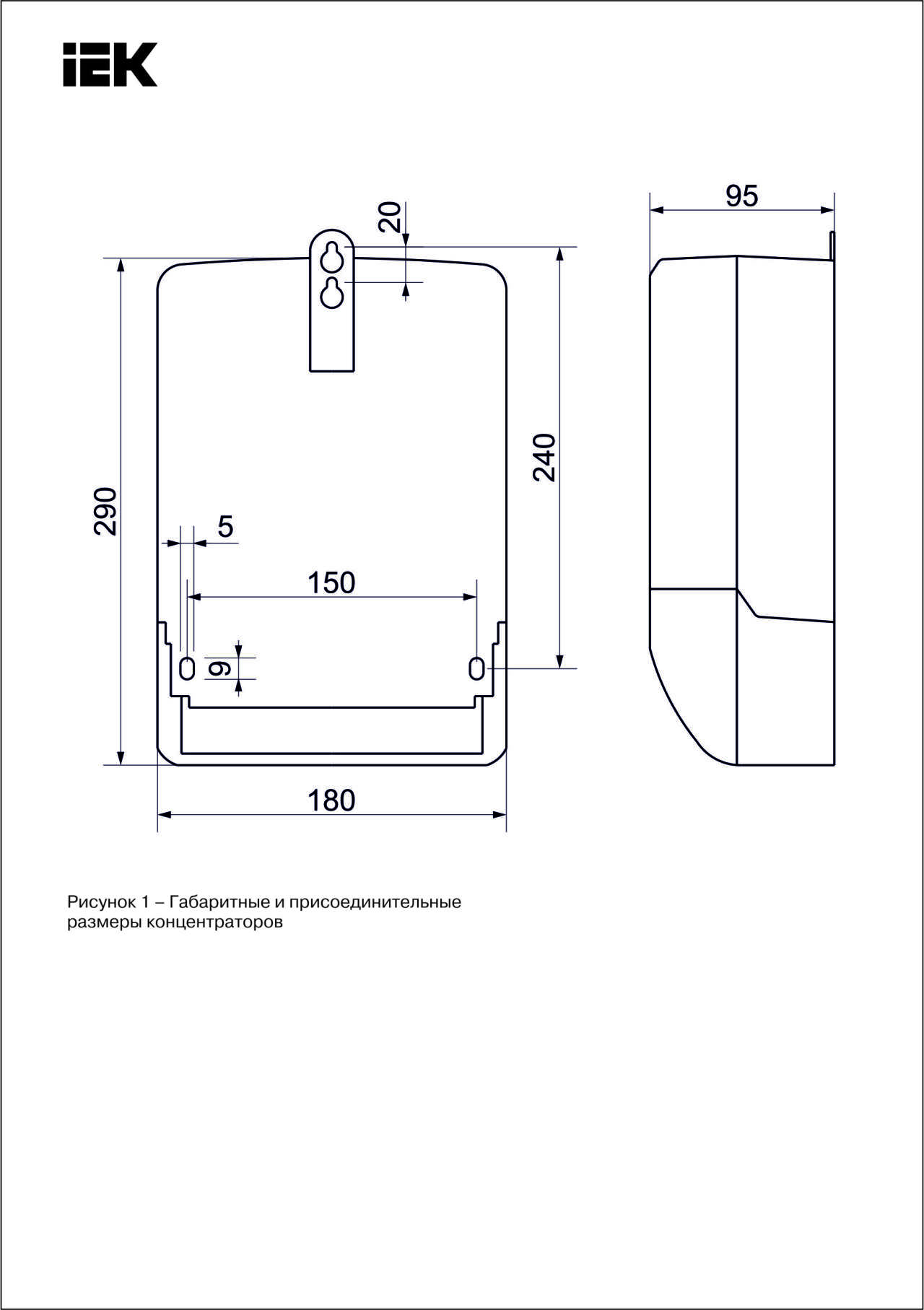

EF000008	Ширина	180	мм
EF000167	Вес	≤ 3	кг
EF000560	Номин потребл ток	1500	мА
EF000316	Подключение выхода - вторичное	Винтовое соединение
IEK_F001050	Потребляемая мощн цепи напряжения	≤ 10	ВА
IEK_F001046	Предельное рабочее напряжение	0,7Un...1,3Un	В
IEK_F001051	Потребляемая мощн цепи тока	≤ 0,5	ВА
EF000312	Защита от превышения тока	Нет
EF000040	Высота	290	мм
EF007730	Обслуживание с второй стороны	Прочее
EF003983	Рабочее напряжение	0,9Un...1,1Un	В
IEK_F001054	Время хран инф в памяти при отс напр питания	≥ 10	лет
EF000317	Двусторонний - двунаправленный	Нет
EF007729	Ослуживание с основной стороны	Прочее
EF002386	Температура эксплуатации	-25...55	°C
EF000049	Глубина	95	мм
IEK_F001052	Точность хода встроенных часов	≤ ±0,5	сек в сутки
IEK_F001064	Дальность передачи сигнала через RS-485	1000	м
IEK_F001053	Срок службы встр источника питания	≥ 10	лет

Характеристики

class Интерфейсный преобразователь
Вес ≤ 3
Время хран инф в памяти при отс напр питания ≥ 10
Высота 290
Гальваническая развязка Пассивный (-ая)
Гарантийный срок, Лет 5
Глубина 95
Дальность передачи сигнала через RS-485 1000
Двусторонний - двунаправленный Нет
Емкость FLASH памяти 128
Емкость SDRAM памяти 32
Защита от превышения тока Нет
Кол-во портов локал интерф связи RS-232 1
Кол-во портов локал интерф связи RS-485 3
Кол-во портов локал интерф связи USB 1
Кол-во портов локал интерф связи ИК 1
Макс кол-во подкл счетчиков 1024
Макс кол-во подкл счетчиков через порты RS-485 96 (по 32 счетчика к каждому порту)
Макс ток - Imax 6
Напряжение аккумулятора 4,8...6
Номин напряжение 3х230 / 400
Номин потребл ток 1500
Номин ток 1.5
Номин частота 50
Обслуживание с второй стороны Прочее
Ослуживание с основной стороны Прочее
Передача входящих данных G3-PLC или RF
Передача исходящих данных GPRS
Подключение входа - первичное Винтовое соединение
Подключение выхода - вторичное Винтовое соединение
Потребляемая мощн цепи напряжения ≤ 10
Потребляемая мощн цепи тока ≤ 0,5
Предельное рабочее напряжение 0,7Un...1,3Un
Программир скорость перед дан для RS 600, 1200, 2400, 4800, 9600
Рабочее напряжение 0,9Un...1,1Un
Скорость передачи 38
Скорость передачи данных G3-PLC 38400
Скорость передачи данных GPRS 38400
Скорость передачи данных RF 10000
Срок службы встр источника питания ≥ 10
Степень защиты - IP IP54
Температура эксплуатации -25...55
Точность хода встроенных часов ≤ ±0,5
Ширина 180
