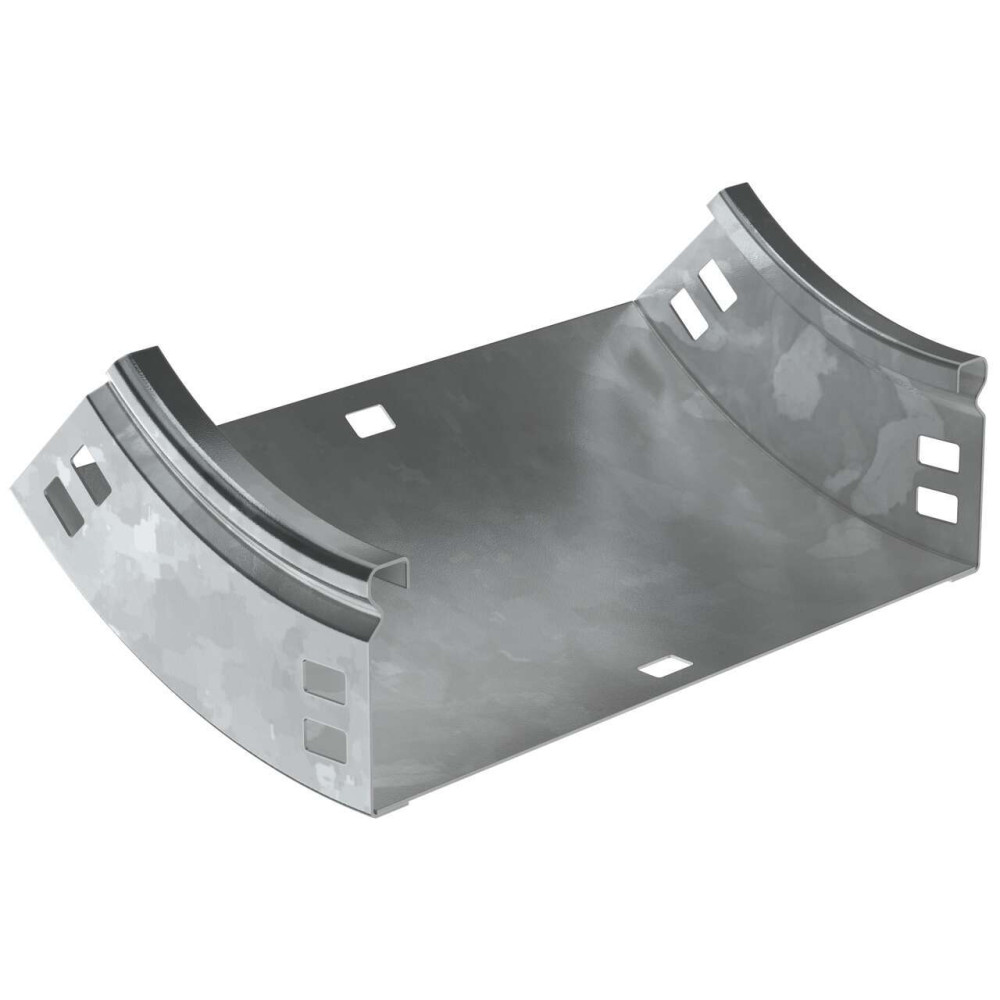

ESCA Поворот плавный 45град тип В10 80х300мм HDZ IEK

CPV51-0-45-080-300-HDZ

Описание
Характеристики

Поворот на 45° вертикальный внутренний плавный предназначен для организации вертикального внутреннего поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм).

Преимущества

Плавная геометрия аксессуаров обеспечивает безопасную прокладку кабеля при повороте трассы, исключая его повреждение.
Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.

Особенности конструкции

Полный ассортимент аксессуаров (вертикальные и горизонтальные повороты, Т-образные и Х - образные отводы) позволяет свободно изменять направление и уровень, делать ответвления и организовывать кабельную трассу любой сложности.

Документация

Сертификаты

Паспорта и РЭ

Информационные материалы

Дополнительные изображения

Модели для проектировщиков

Характеристики

class Поворот кабельного лотка
Вес 0,85
Вид или марка материала Сталь оцинкованная
Внутр радиус 100
Высота 80
Высота кабельного лотка 80
Гарантийный срок, Лет 3
Длина 214
Защитное покрытие поверхности Покрытие методом горячего погружения
Изменение направления Вертикально восходящий (внутренний)
Исполнение для больших расст-усиленный Нет
Класс стойкости к коррозии 6
Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
Материал Сталь
Модель или исполнение C разъемом
Монтажная температура -50...40
Нержавеющая сталь травлёная Нет
Номер цвета RAL 7047
Отклонение - угол 45
Перфорация в основании для монтажа Нет
Перфорированная боковая стенка Нет
Подходит для обеспеч целостности цепи Нет
Степень защиты - IP IP00
Температура эксплуатации -50...40
Толщина металла 0.8
Толщина цинкового покрытия 55
Цвет Светло-серый
Ширина 300
Ширина кабельного лотка 300
Ширина ответвления 300

В наличии на складе: 1 шт.

3910р.

На складе: 1
Код товара: CPV51-0-45-080-300-HDZ
Артикул: CPV51-0-45-080-300-HDZ
