ОформитьESCA Поворот плавный 45град тип В10 100х100мм IEK
CPV51-0-45-100-100

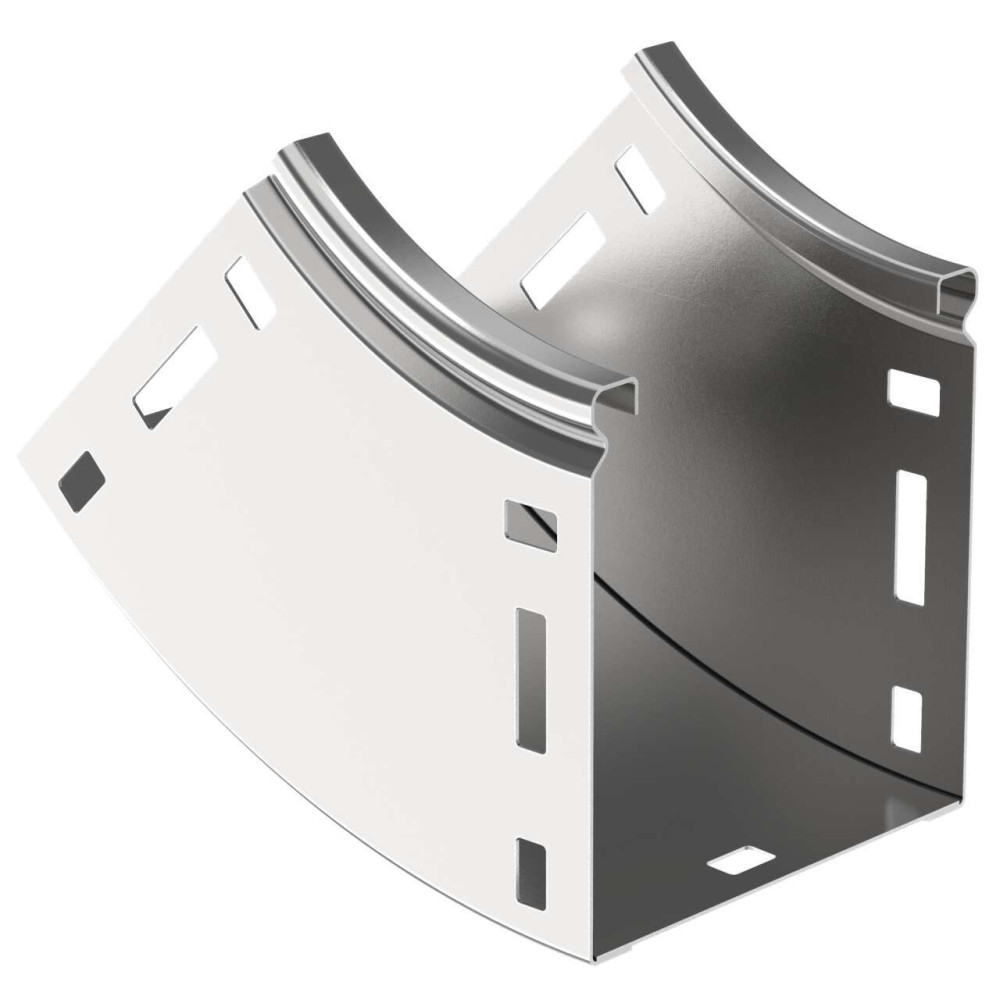

Поворот на 45° вертикальный внутренний плавный предназначен для организации вертикального внутреннего поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит.
Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм).
Преимущества
- Плавная геометрия аксессуаров обеспечивает безопасную прокладку кабеля при повороте трассы, исключая его повреждение.
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Полный ассортимент аксессуаров (вертикальные и горизонтальные повороты, Т-образные и Х - образные отводы) позволяет свободно изменять направление и уровень, делать ответвления и организовывать кабельную трассу любой сложности.
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
- Альбом типовых решений в DWG AutoCAD-2010
IEK.ATR-2010.dwg - Плагин для работы с дин.блоками для AutoCAD
Плагин для работы с дин.блоками для AutoCAD.rar - Динамические_блоки_МКНС в DWG
Динамические_блоки_IEK (2023).dwg - Альбом типовых решений в DWG AutoCAD-2022
IEK.ATR-2022.dwg - База nanoCAD BIM Электро
IEK_Kabelenesushchie_sistemy_v2-08.2023-n8.5.sdf - База оборудования
IEK. Кабеленесущие системы.Ver4.sdf - База EPLAN
IEK. Кабельные несущие системы 2023v1 ePlan-EDZ.zip
Характеристики
- class Поворот кабельного лотка
- Вес 0,48
- Вид или марка материала Сталь оцинкованная
- Внутр радиус 100
- Высота 100
- Высота кабельного лотка 100
- Гарантийный срок, Лет 3
- Длина 228
- Защитное покрытие поверхности Оцинковка по методу Сендзимира
- Изменение направления Вертикально восходящий (внутренний)
- Исполнение для больших расст-усиленный Нет
- Класс стойкости к коррозии 2
- Климатическое исполнение У2, ХЛ2, УХЛ2, ОМ2
- Материал Сталь
- Модель или исполнение C разъемом
- Монтажная температура -50...40
- Нержавеющая сталь травлёная Нет
- Номер цвета RAL 7047
- Отклонение - угол 45
- Перфорация в основании для монтажа Нет
- Перфорированная боковая стенка Нет
- Подходит для обеспеч целостности цепи Нет
- Степень защиты - IP IP00
- Температура эксплуатации -50...40
- Толщина металла 0.8
- Толщина цинкового покрытия 10
- Цвет Светло-серый
- Ширина 100
- Ширина кабельного лотка 100
- Ширина ответвления 100
В наличии на складе: 26 шт.
1540р.
- На складе: 26
- Код товара: CPV51-0-45-100-100
- Артикул: CPV51-0-45-100-100
