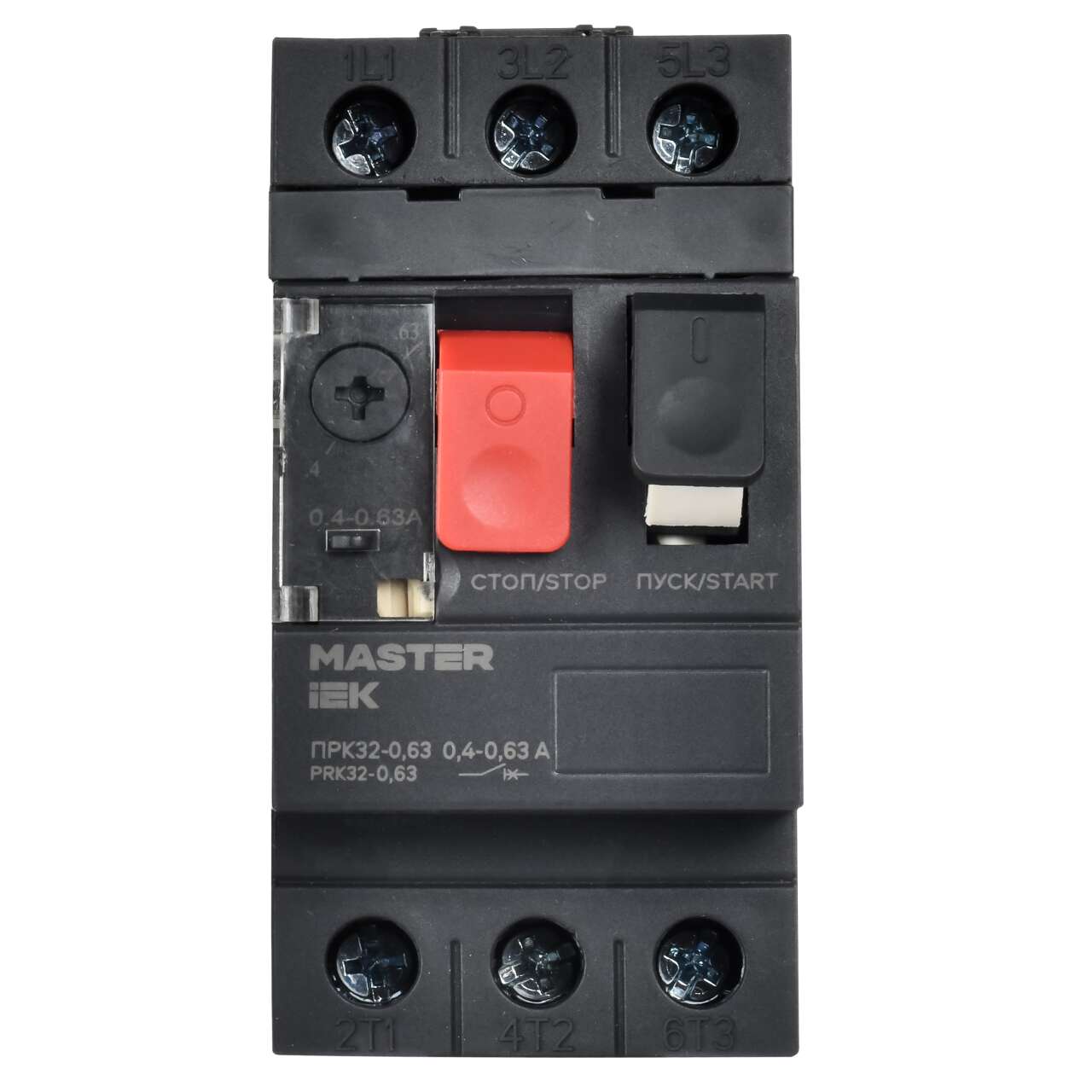

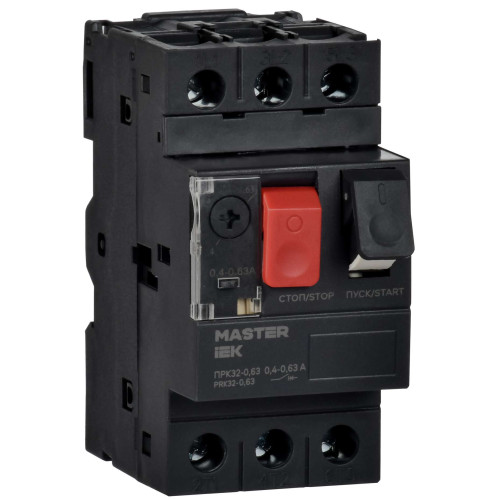

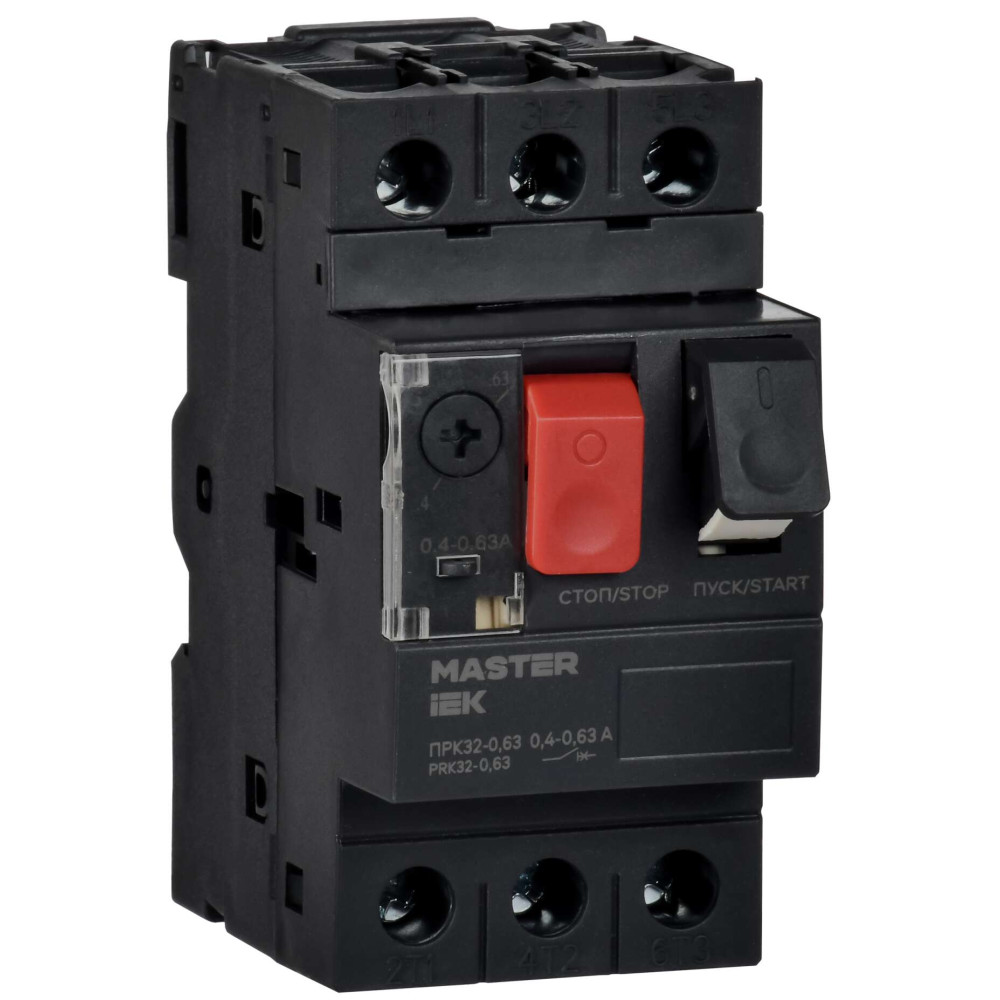

Пускатель ПРК32-0,63 In=0,63A Ir=0,4-0,63A Ue 660В IEK

93717-DMS11-C63

Описание
Характеристики

Пускатели серии ПРК-32 торговой марки IEK предназначены для управления и защиты трехфазных асинхронных электродвигателей от перегрузки, коротких замыканий и неполнофазных режимов работы. Совмещают в себе несколько функций: функции "Автомата защиты двигателя" и функции ручного пускателя. Применяются на промышленных объектах, в сельском хозяйстве, строительстве. Также возможно использование для местного управления отдельными электродвигателями, в автоматике жилых и административных сооружений. Категория применения АС-3. По своим конструктивным и техническим характеристикам пускатели кнопочные серии ПРК соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.2-99, ГОСТ Р 50030.4.1-2002. Пускатели кнопочные серии ПРК прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС С-МЕ01.В04759. Типоисполнение реле РТИ-3353; РТИ-3355 РТИ-3357; РТИ-3359 РТИ-3361; РТИ-3363 РТИ-3365.

Преимущества

Высокая точность срабатывания.
Удобная регулировка.
Широкий ассортимент.

Особенности конструкции

Дополнительные и аварийные контакты в одном корпусе ДК/АК32.

Силовые клеммы и клеммы цепи управления имеют одинаковые размеры винта, что позволяет использовать одну отвертку.

Возможность увеличения количества вспомогательных контактов.

Экономия места и времени при монтаже выключателя серии ПРК32. Удобство и легкость регулирования диапазона уставки срабатывания теплового расцепителя. Кнопкой тест можно проверить ПРК32 без подключения в электроцепь. Большой диапазон температуры, способствующей использование выключателей.

Устройство блокировки включения ручного пускателя серии ПРК32 с помощью навесного замка.

Все части автоматического выключателя защищены от прямого прикосновения.

Возможна совместная установка двух ДК32 или ДК32 и ДК/АК32.

Защитная оболочка с поворотно-нажимной кнопкой "СТОП" и прозрачным защитным протектором под кнопку "ПУСК", обеспечивающая степень защиты IP54 по ГОСТ 14254.

Документация

Сертификаты

Паспорта и РЭ

Схемы подключения

Схема подключения
PRK32_64_passport_062016 - СП.jpg

Дополнительные изображения

Модели для проектировщиков

Характеристики

class Автомат защиты двигателя
Вес ≤ 0,26
Высота 90.0
Гарантийный срок, Лет 5
Глубина 81.0
Диап регул без заде сраб расцеп короткого замык -
Диапазон уставки тока расцепления 0,4...0,63
Класс расцепления - защиты 10
Климатическое исполнение УХЛ3.1
Количество полюсов 3
Коммутационное перенапряжение ≤ 8000
Конструкция прибора Встраиваемое устройство для встраиваемой техники
Номин импульсное выдерживаемое напряжение 8
Номин мощность управ ЭД в применения АС-3 230В 0.12
Номин мощность управ ЭД в применения АС-3 400В 0.21
Номин мощность управ ЭД в применения АС-3 660В 0.37
Номин напряжение изоляции Ui 660
Номин откл способность Icu при 400 В AC 100
Номин предельный отключаемый ток к з Iсu 230 В 100
Номин предельный отключаемый ток к з Iсu 400 В 100
Номин предельный отключаемый ток к з Iсu 660 В 100
Номин продолжительный ток Iu 1
Номин раб напряжение 230/400/600
Номин рабочий отключаемый ток к з Iсs 400 В 100.0
Номин рабочий отключаемый ток к з Iсs 660 В 100.00
Номин ток 0.6
Номин частота 50
Применение в окружающей среде В
Ремонтопригодность Нет
С встроенным расцепителем пониж-го напряж Нет
С интегрированным вспомогат перекл Нет
С термозащитой Да
Степень защиты - IP IP20
Температура эксплуатации -25...40
Тип монтажа На DIN рейку
Тип подключения Винтовое соединение
Тип подключения силовой электрич цепи Винтовое соединение
Тип расцепителя Термомагнитный
Уставка электромагнитного расцепителя 8.0
Чувствительность к обрыву фазы Да
Ширина 44.5
Электр или Мех износостойкость 10000

В наличии на складе: 6 шт.

3770.00р.

На складе
Код товара: DMS11-C63
Артикул: 93717-DMS11-C63
