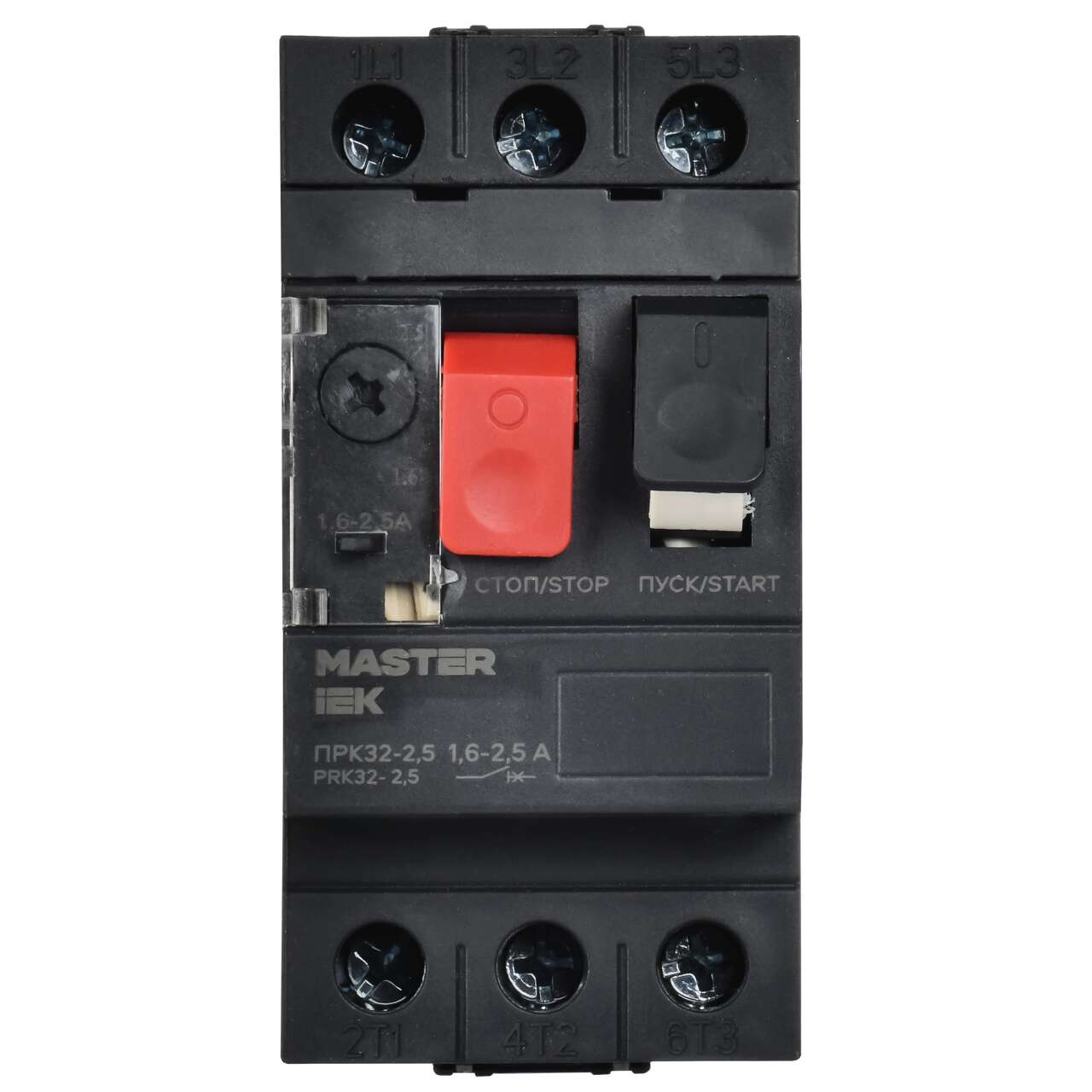

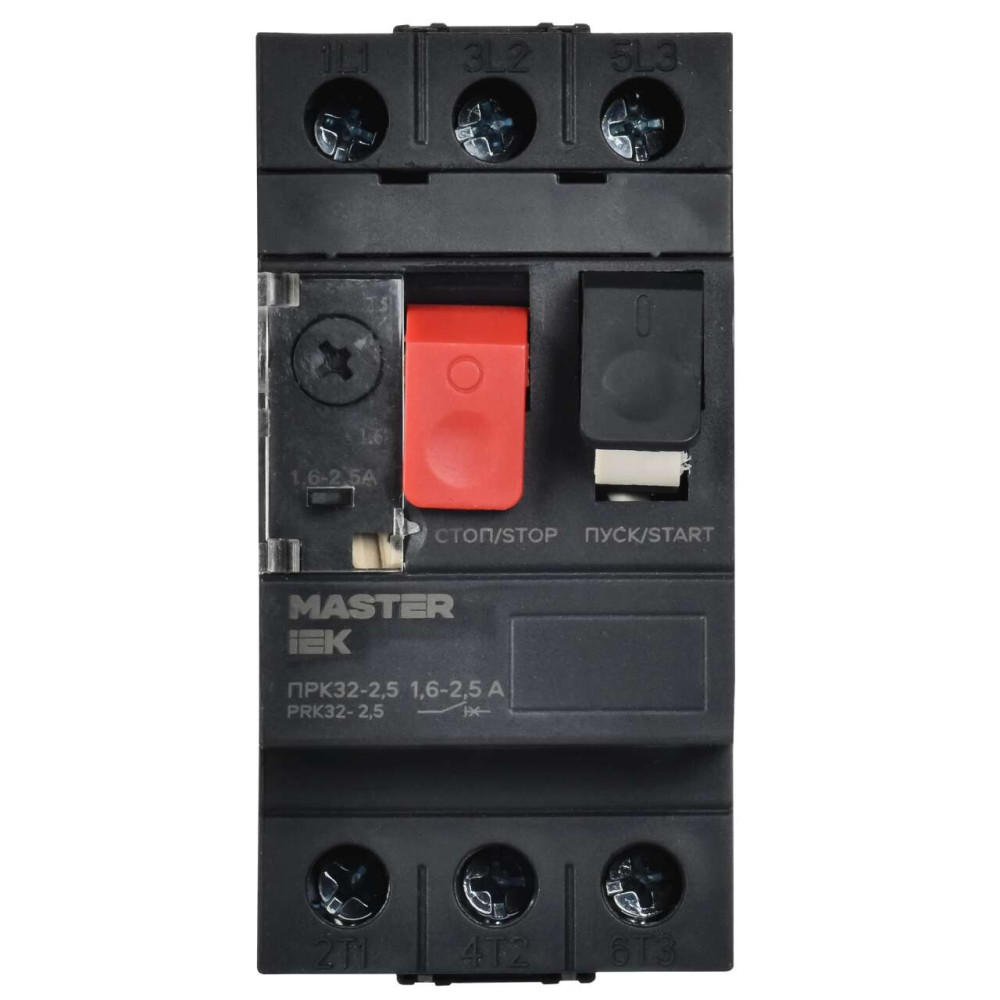

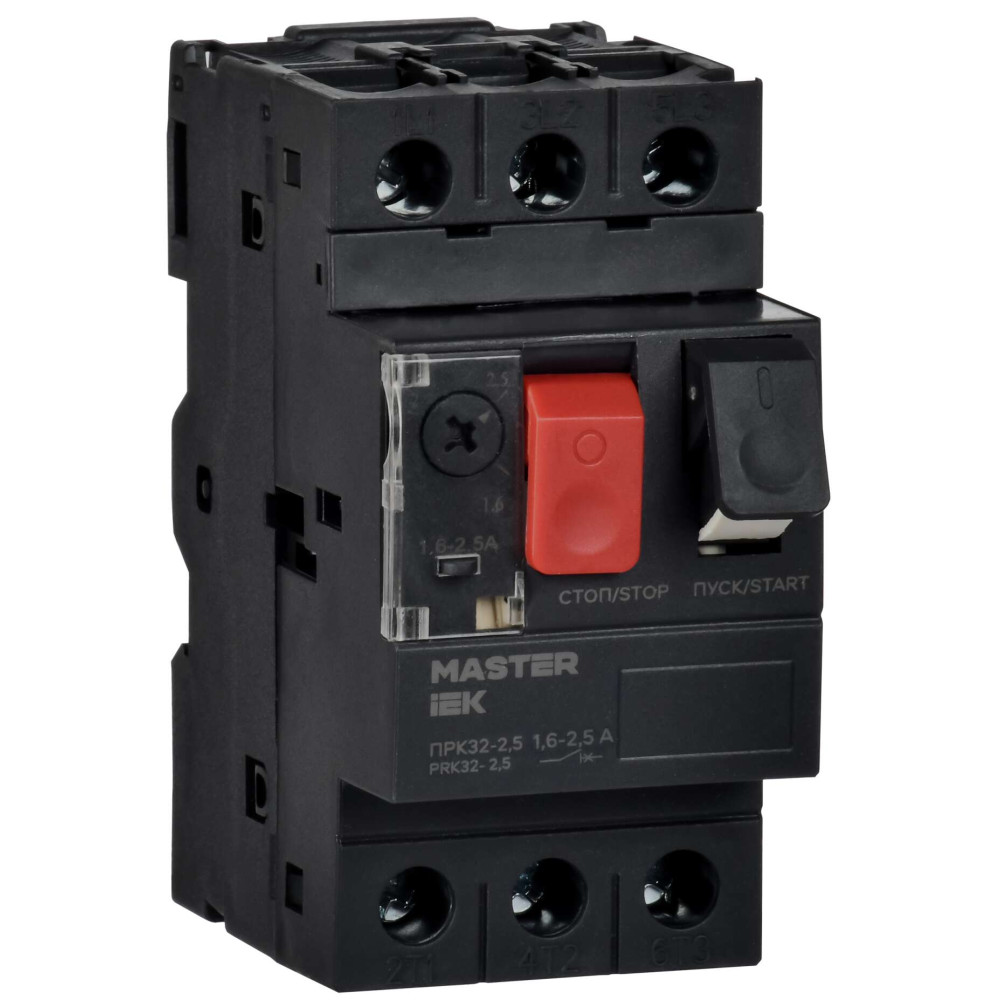

Пускатель ПРК32-2,5 In=2,5A Ir=1,6-2,5A Ue 660В IEK

Name: Пускатель ПРК32-2,5 In=2,5A Ir=1,6-2,5A Ue 660В IEK
Brand: Powerom
SKU: DMS11-D25
Price: 2730.00 RUB
Availability: InStock

DMS11-D25

Описание
Характеристики

Пускатели серии ПРК-32 торговой марки IEK предназначены для управления и защиты трехфазных асинхронных электродвигателей от перегрузки, коротких замыканий и неполнофазных режимов работы. Совмещают в себе несколько функций: функции "Автомата защиты двигателя" и функции ручного пускателя. Применяются на промышленных объектах, в сельском хозяйстве, строительстве. Также возможно использование для местного управления отдельными электродвигателями, в автоматике жилых и административных сооружений. Категория применения АС-3. По своим конструктивным и техническим характеристикам пускатели кнопочные серии ПРК соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.2-99, ГОСТ Р 50030.4.1-2002. Пускатели кнопочные серии ПРК прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС С-МЕ01.В04759. Типоисполнение реле РТИ-3353; РТИ-3355 РТИ-3357; РТИ-3359 РТИ-3361; РТИ-3363 РТИ-3365.

Преимущества

Высокая точность срабатывания.
Удобная регулировка.
Широкий ассортимент.

Особенности конструкции

Возможность увеличения количества вспомогательных контактов.

Устройство блокировки включения пускателя с помощью навесного замка.

Возможна совместная установка двух ДК32 или ДК32 и ДК/АК32.

Дополнительные и аварийные контакты в одном корпусе ДК/АК.

Возможность пломбирования настройки теплового расцепителя.

Экономия места при монтаже выключателя ПРК MASTER. Удобство и легкость регулирования диапазона уставки срабатывания теплового расцепителя. Прочный корпус из негорючего пластика.

Документация

Сертификаты

Паспорта и РЭ

Схемы подключения

Схема подключения
PRK32_64_passport_062016 - СП.jpg

Дополнительные изображения

Модели для проектировщиков

Класс: Автомат защиты двигателя (ID: EC000074)

ID	Описание	Значение	Ед. изм.
EF000227	Номин ток	2.5	А
EF002336	Диапазон уставки тока расцепления	1,6...2,5	А
EF001391	Количество полюсов	3
EF007007	Тип расцепителя	Термомагнитный
IEK_F000239	Номин рабочий отключаемый ток к з Iсs 660 В	2.25	кА
EF007049	Номин откл способность Icu при 400 В AC	100	кА
IEK_F000244	Класс расцепления - защиты	10
EF000040	Высота	90.0	мм
EF001387	С интегрированным вспомогат перекл	Нет
EF001366	Номин напряжение изоляции Ui	660	В
EF002386	Температура эксплуатации	-25...40	°C
IEK_F000242	Номин предельный отключаемый ток к з Iсu 660 В	3	кА
EF003961	Тип подключения	Винтовое соединение
EF006233	С термозащитой	Да
EF007131	Диап регул без заде сраб расцеп короткого замык	-	А
IEK_F000246	Номин мощность управ ЭД в применения АС-3 400В	0.75	кВт
IEK_F000756	Коммутационное перенапряжение	≤ 8000	В
IEK_F000251	Электр или Мех износостойкость	10000	циклов В на О
IEK_F000245	Номин мощность управ ЭД в применения АС-3 230В	0.37	кВт
EF002578	Номин импульсное выдерживаемое напряжение	8	кВ
IEK_F000238	Номин рабочий отключаемый ток к з Iсs 400 В	100.0	кА
EF001389	Номин продолжительный ток Iu	3	А
EF000003	Тип монтажа	На DIN рейку
EF005474	Степень защиты - IP	IP20
EF007400	Чувствительность к обрыву фазы	Да
EF000167	Вес	≤ 0,26	кг
EF002963	Номин частота	50	Гц
IEK_F000240	Номин предельный отключаемый ток к з Iсu 230 В	100	кА
IEK_F000544	Ремонтопригодность	Нет
IEK_F000004	Климатическое исполнение	УХЛ3.1
EF000008	Ширина	44.5	мм
IEK_F000250	Применение в окружающей среде	В
IEK_F000241	Номин предельный отключаемый ток к з Iсu 400 В	100	кА
EF000049	Глубина	81.0	мм
EF006819	Тип подключения силовой электрич цепи	Винтовое соединение
IEK_F000247	Номин мощность управ ЭД в применения АС-3 660В	1.50	кВт
EF001435	Номин раб напряжение	230/400/600	В
EF001390	С встроенным расцепителем пониж-го напряж	Нет
IEK_F000243	Уставка электромагнитного расцепителя	33.5	А
EF008240	Конструкция прибора	Встраиваемое устройство для встраиваемой техники

Характеристики

class Автомат защиты двигателя
Вес ≤ 0,26
Высота 90.0
Гарантийный срок, Лет 5
Глубина 81.0
Диап регул без заде сраб расцеп короткого замык -
Диапазон уставки тока расцепления 1,6...2,5
Класс расцепления - защиты 10
Климатическое исполнение УХЛ3.1
Количество полюсов 3
Коммутационное перенапряжение ≤ 8000
Конструкция прибора Встраиваемое устройство для встраиваемой техники
Номин импульсное выдерживаемое напряжение 8
Номин мощность управ ЭД в применения АС-3 230В 0.37
Номин мощность управ ЭД в применения АС-3 400В 0.75
Номин мощность управ ЭД в применения АС-3 660В 1.50
Номин напряжение изоляции Ui 660
Номин откл способность Icu при 400 В AC 100
Номин предельный отключаемый ток к з Iсu 230 В 100
Номин предельный отключаемый ток к з Iсu 400 В 100
Номин предельный отключаемый ток к з Iсu 660 В 3
Номин продолжительный ток Iu 3
Номин раб напряжение 230/400/600
Номин рабочий отключаемый ток к з Iсs 400 В 100.0
Номин рабочий отключаемый ток к з Iсs 660 В 2.25
Номин ток 2.5
Номин частота 50
Применение в окружающей среде В
Ремонтопригодность Нет
С встроенным расцепителем пониж-го напряж Нет
С интегрированным вспомогат перекл Нет
С термозащитой Да
Степень защиты - IP IP20
Температура эксплуатации -25...40
Тип монтажа На DIN рейку
Тип подключения Винтовое соединение
Тип подключения силовой электрич цепи Винтовое соединение
Тип расцепителя Термомагнитный
Уставка электромагнитного расцепителя 33.5
Чувствительность к обрыву фазы Да
Ширина 44.5
Электр или Мех износостойкость 10000
