ОформитьРеле РТИ-3353 электротепловое 23-32А IEK
DRT30-0023-0032
Реле электротепловое серии РТИ является электрическим коммутационным устройством, имеющим собственное потребление энергии. Электротепловое реле серии РТИ предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на контакторах серии КТИ и КМИ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.
Соответствуют требованиям ГОСТ Р 50030.2.
Преимущества
- Высокая точность срабатывания.
- Удобная регулировка.
- Широкий ассортимент.
Особенности конструкции

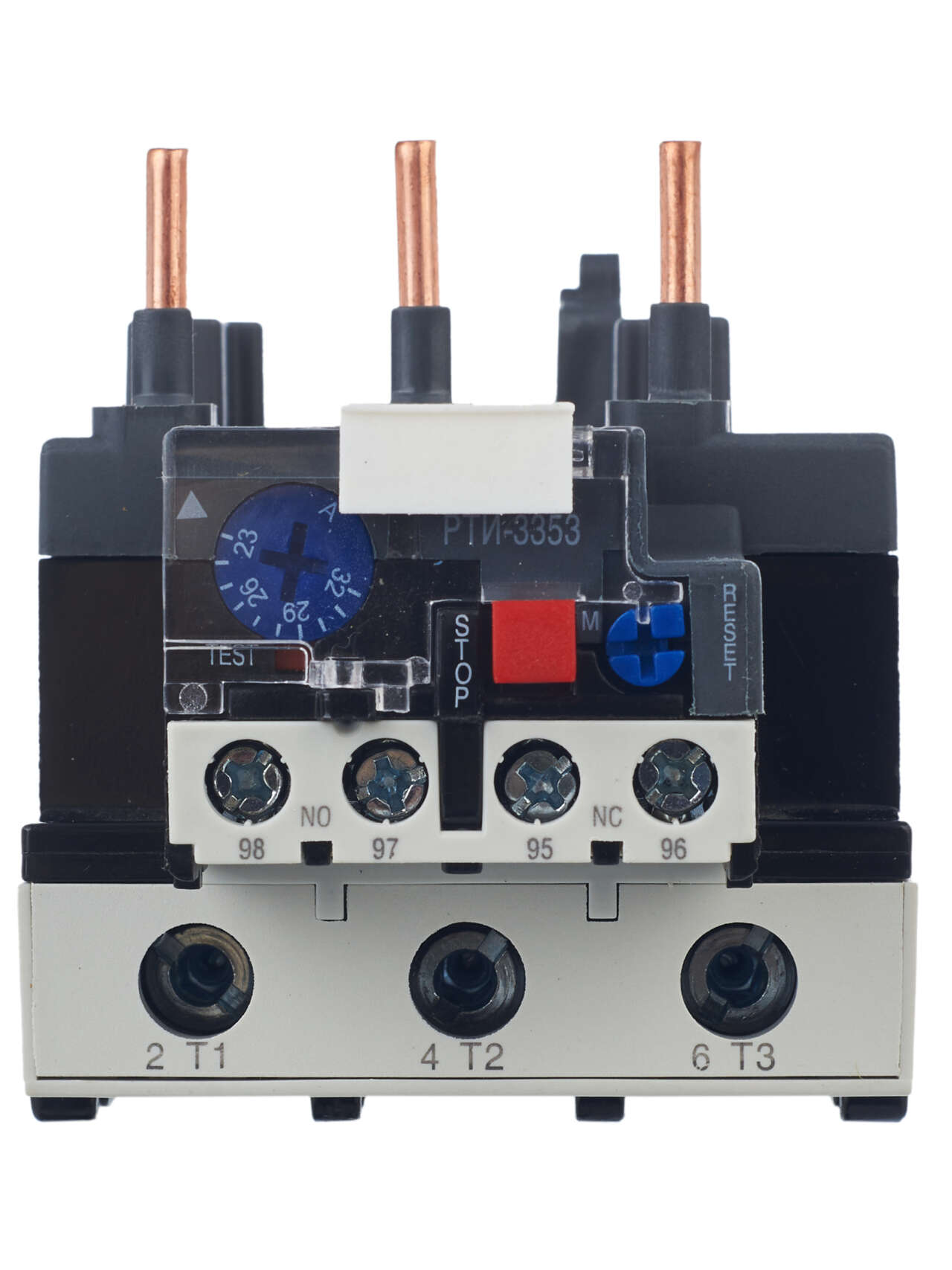

О текущем состоянии размыкающих и замыкающих контактов информирует индикатор на передней панели.
Возможность принудительной остановки контактора.
Наличие поверхности для нанесения маркировки позволяет делать указание на соответствие схеме, что упрощает монтаж.
Наличие кнопки "ТЕСТ" позволяет проверить работоспособность аппарата до его подключения в силовую цепь.
Пломбирование прозрачной крышки, защищающей диск регулировки уставки, исключает несанкционированный доступ к регулировкам рабочих значений тока уставки.
Процесс повторного включения может происходить в двух режимах: ручном и автоматическом.
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
- Изображение
DRT30-0023-0032_DOP_8.jpg - Изображение
DRT30-0023-0032_DOP_5.jpg - Изображение
RTI_passport_chac_19052015 - ГЧ2.jpg - Изображение
DRT30-0023-0032_DOP_6.jpg - Изображение
DRT30-0023-0032_DOP_7.jpg - Изображение
RTI_passport_chac_19052015 - СП.jpg - Изображение
DRT30-0023-0032_DOP_4.jpg - Изображение
DRT30-0023-0032_DOP_2.jpg - Изображение
Модели для проектировщиков
Характеристики
- class Тепловое перегрузочное реле
- Вес 0,51
- Высота 76.0
- Гарантийный срок, Лет 5
- Глубина 116.0
- Доп конт - Защита от сверхтоков - предохр gG 5
- Доп конт - Момент затяжки 1.2
- Доп конт - Сечение присоединяемых проводников 1,0-1,25
- Доп конт - Ток термической стойкости In 5
- Класс защиты Класс 10
- Климатическое исполнение У3
- Кол-во вспомогат норм замкнутых-НЗ конт 1
- Кол-во вспомогат норм разомкнутых-НО конт 1
- Момент затяжки 9
- Номин импульсное напряжение 6
- Номин напряжение изоляции Ui 660
- Номин раб напряжение 230; 400; 600
- Рабочая частота 0-400
- Регулируемый диапазон тока 23...32
- Сечение присоед гибкого каб без наконечника 4-35
- Сечение присоед гибкого каб с наконечником 4-35
- Сечение присоед жесткого кабеля 4-35
- Температура эксплуатации от -45 до +55
- Тип монтажа Непосредственный монтаж / одиночное расположение
- Тип подключения силовой электрич цепи Винтовое соединение
- Ток предохранителя aM 40
- Ток предохранителя qG 63.0
- Ширина 70.0
В наличии на складе: 480 шт.
1830р.
- На складе: 480
- Код товара: DRT30-0023-0032
- Артикул: DRT30-0023-0032
