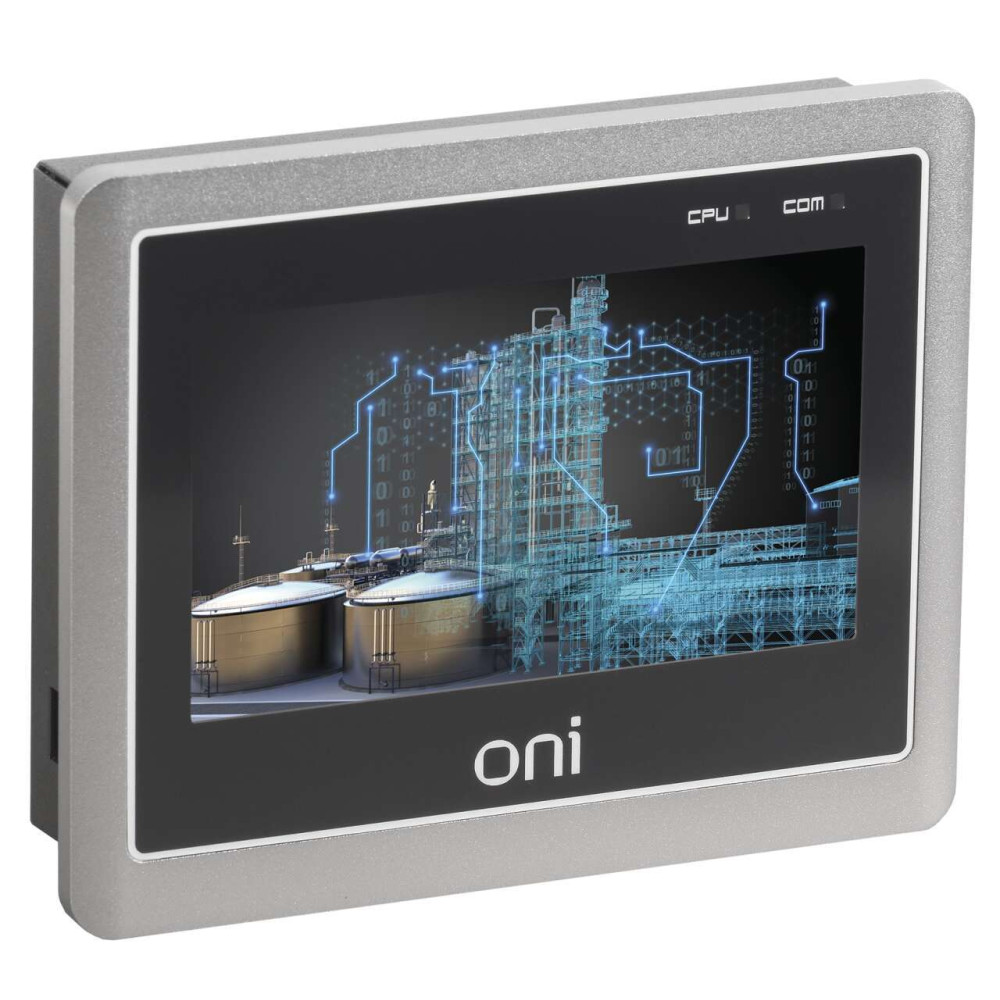

ОформитьПанель оператора ETG 4,3” серии ONI
ETG-CP-043
Панели оператора ONI являются идеальным решением для построения систем визуализации и управления локальными установками и технологическими процессами. Они обладают высокой надежностью и скоростью обработки информации, большим объемом встроенной, динамически распределяемой оперативной и постоянной памяти, всеми необходимыми интерфейсами и протоколами связи, широким функционалом и современным дизайном.
Все панели оператора ONI адаптированы к тяжелым промышленным условиям эксплуатации, а программное обеспечение для создания пользовательских приложений поставляется бесплатно.
Это современное и высококачественное оборудование, выбрав которое однажды, Вы не будете больше искать более оптимального соотношения качества, надежности и стоимости.
Преимущества
- Высококачественные компоненты и специальное покрытие печатной платы обеспечивают надежную защиту от тяжелых производственных условий.
- Широкий угол обзора.
- Ультратонкое исполнение.
- Изолированные порты RS-232, RS-485 и Ethernet.
- Современный высокопроизводительный микропроцессор Cortex A8 600МГц.
- True color экран с 16,2 млн цветов.
- Возможность подключить мышь и клавиатуру.
- Глубокооксидированная алюминиевая рамка и корпус из оцинкованной стали с порошковым покрытием, позволяют использовать панели оператора в условиях повышенных нагрузок, агрессивных сред и широкого диапазона температур.
- Бесплатная среда разработки ONI Visual Studio:
- Удаленный доступ посредством встроенного VNC сервера.
- Возможность использования в качестве шлюза Ethernet<->Serial.
- Поддержка оборудования более чем 70 производителей, а также Modbus.
- Полноценная поддержка макросов на языке стандарта С99.
- Прямой обмен данными между панелями и подключенными к ним ПЛК.
- Администрирование доступа.
- Поддержка рецептур, архивов в CSV формате с сохранением на внешний носитель.
- Планировщик задач и событий.
- Рассылка уведомлений на e-mail.
- Временные и относительные тренды и графики.
- Симулятор для отладки пользовательских программ.
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Программное обеспечение
- ONI Visual Studio-2.8.11357.0 для Windows XP
- Пример программы. Конвейер
- ONI Visual Studio-2.8.11521.0
- Пример программы. Насосная станция
- ONI Visual Studio-2.8.11357.0 для Windows XP OEM-A8HS-HSSN-S-043.zip
- ONI Visual Studio-2.8.11357.0
- Библиотека графики для систем вентиляции OEM-A8HS-HSSN-S-043.zip
- Библиотека графики для систем вентиляции
- ONI Visual Studio 3.0.14094.0_Setup.exe
Отзывы по поставкам продукции от наших партнеров
Класс: Графическая панель (ID: EC001412)
| ID | Описание | Значение | Ед. изм. |
|---|---|---|---|
| EF002032 | Диагональ экрана | 4.3 | дюйм |
| EF002991 | Тип питающего напряжения | Постоянный (DC) | |
| EF007534 | Напряжение питания постоян тока - DC | 9...28 | В |
| EF001596 | Материал корпуса | Металл | |
| EF002393 | Рабочая температура | -20...70 | °C |
| EF010884 | Сенсорная технология | Резистивный сенсор | |
| EF003020 | Кол-во HW-интерфейсов Industrial Ethernet | 1 | |
| EF003021 | Количество HW-интерфейсов RS-232 | 1 | |
| EF003023 | Количество HW-интерфейсов RS-485 | 1 | |
| EF003025 | Количество HW-интерфейсов USB | 2 (2.0 Host, 2.0 Device) | |
| IEK_F000514 | Относительная влажность | 10...95 | процентов |
| IEK_F000516 | Тактовая частота процессора | 600 | МГц |

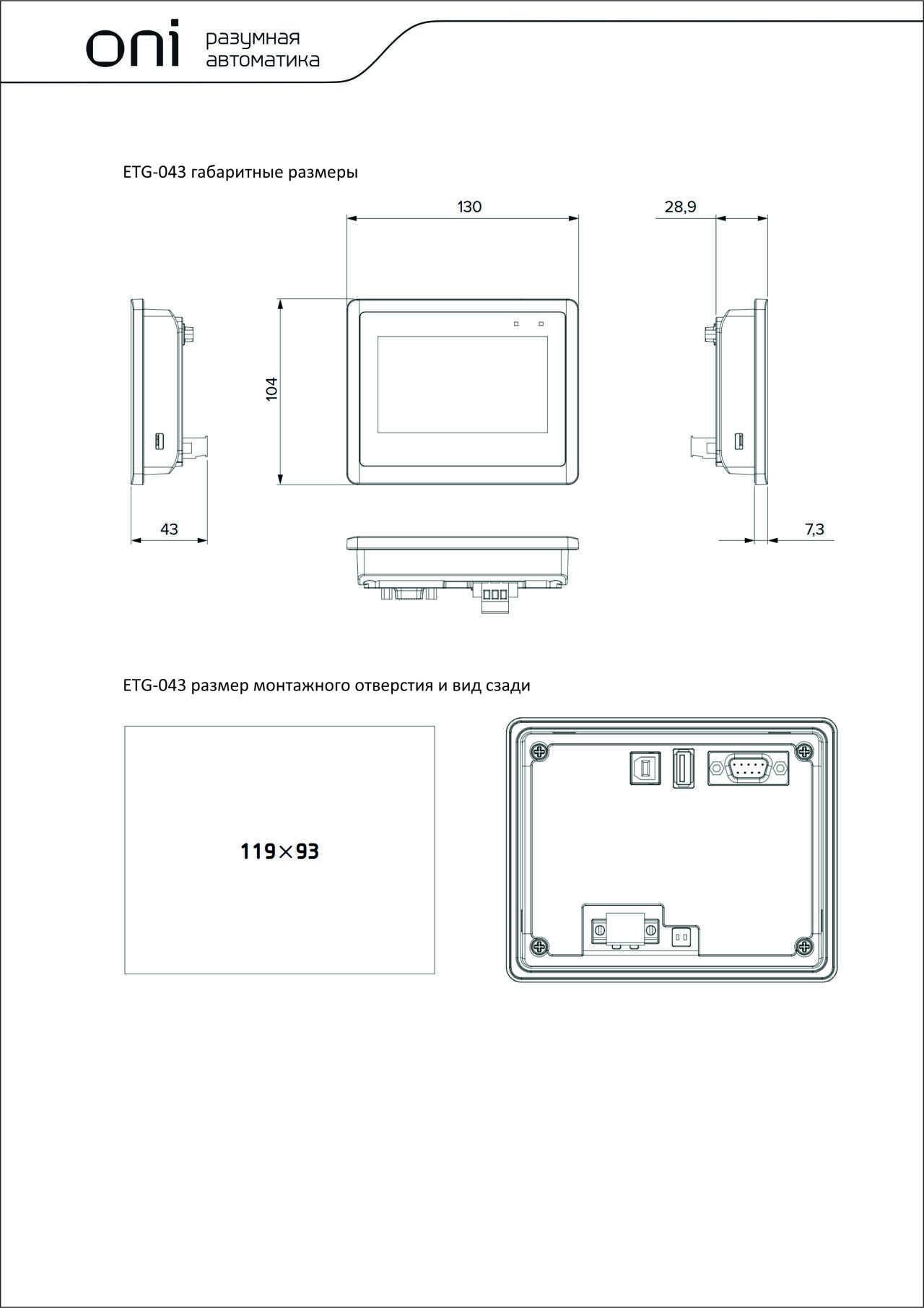

| EF003651 | Ширина передней части | 130.0 | мм |
| EF002570 | Степень загрязнения | 2 | |
| EF007020 | Крепление на стену-непосредств монтаж | Нет | |
| EF003652 | Высота передней части | 104.0 | мм |
| EF003972 | Возможность монтажа на рейку | Нет | |
| EF003118 | Степень защиты - IP передняя сторона | IP65 | |
| EF001597 | Подходит для функций безопасности | Да | |
| EF003097 | С цветным дисплеем | Да | |
| EF003102 | Сенсорный экран - тачскрин | Да | |
| EF003100 | Количество пикселей по вертикали | 272 | |
| EF003098 | Количество цветов дисплея | 24 | |
| EF003122 | Тип процессора | Cortex A8 | |
| EF007896 | Тип охлаждения | Естественное | |
| EF005474 | Степень защиты - IP | IP20 | |
| EF000346 | Потребляемая мощность | 5 | Вт |
| EF003099 | Количество пикселей по горизонтали | 480 | |
| EF008244 | Тип дисплея | Сенсорный экран | |
| EF000218 | Монтажная глубина - ниши | 28.9 | мм |
Характеристики
- class Графическая панель
- Возможность монтажа на рейку Нет
- Высота передней части 104.0
- Гарантийный срок, Лет 1
- Диагональ экрана 4.3
- Кол-во HW-интерфейсов Industrial Ethernet 1
- Количество HW-интерфейсов RS-232 1
- Количество HW-интерфейсов RS-485 1
- Количество HW-интерфейсов USB 2 (2.0 Host, 2.0 Device)
- Количество пикселей по вертикали 272
- Количество пикселей по горизонтали 480
- Количество цветов дисплея 24
- Крепление на стену-непосредств монтаж Нет
- Материал корпуса Металл
- Монтажная глубина - ниши 28.9
- Напряжение питания постоян тока - DC 9...28
- Относительная влажность 10...95
- Подходит для функций безопасности Да
- Потребл мощность 5
- Рабочая температура -20...70
- С цветным дисплеем Да
- Сенсорная технология Резистивный сенсор
- Сенсорный экран - тачскрин Да
- Степень загрязнения 2
- Степень защиты - IP IP20
- Степень защиты - IP передняя сторона IP65
- Тактовая частота процессора 600
- Тип дисплея Сенсорный экран
- Тип охлаждения Естественное
- Тип питающего напряжения Постоянный (DC)
- Тип процессора Cortex A8
- Ширина передней части 130.0
В наличии на складе: 225 шт.
28110р.
- На складе: 225
- Код товара: ETG-CP-043
- Артикул: ETG-CP-043
Отзывы (0)
Войдите или зарегистрируйтесь чтобы оставить отзыв
Рекомендуемые товары

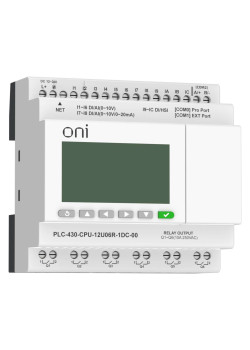

На складе ПЛК 430 Модуль ЦПУ 4 DI 6 UI (0-10 В/DI) 2 UI (0-10 В/0-20 мА/DI) 6 RO 24В DC с Ethernet портом с экраном ONI
В наличии на складе: 618 шт.
Цена
33290р.

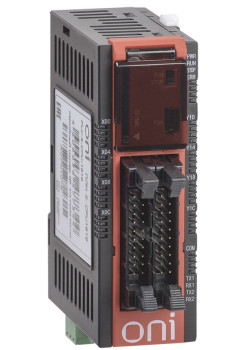

Ожидается поступление Модуль ЦПУ со встроенными 16 дискретными входами (Sink/Source) и 16 дискретными выходами (транзисторные). Интерфейсы 1хEthernet 10/100 Мб 1хRS232 1хRS485. Поддержка карт памяти SD. Напряжение питания 24В DC ONI
В наличии на складе: Ожидается поступление
Цена
74300р.

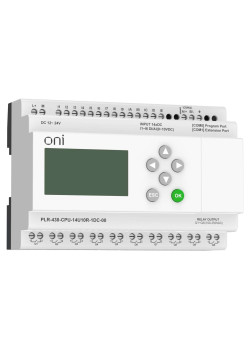

На складе ПЛК 430 Модуль ЦПУ 8 DI 6 UI (0-10 В/DI) 10 RO 24В DC с экраном ONI
В наличии на складе: 2138 шт.
Цена
32250р.

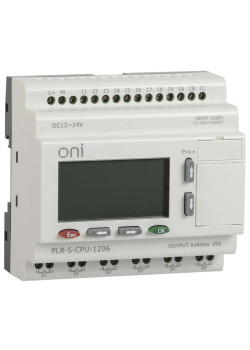

Ожидается поступление Логическое реле PLR-S. CPU1206 серии ONI
В наличии на складе: Ожидается поступление
Цена
24120р.

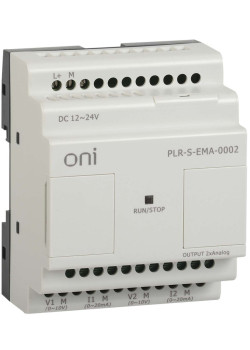

На складе Логическое реле PLR-S. Модуль расширения 2 каналами аналогового вывода (0..10В/0..20мА) серии ONI. Напряжение питания 12-24 В DC
В наличии на складе: 306 шт.
Цена
22490р.
На складе Логическое реле PLR-S. Модуль расширения 4 каналами аналогового входа (0/4..20мА) серии ONI. Напряжение питания 12-24 В DC
В наличии на складе: 21 шт.
Цена
16920р.

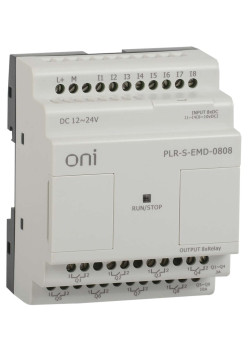

Ожидается поступление Логическое реле PLR-S. 8DI/8DO серии ONI
В наличии на складе: Ожидается поступление
Цена
19310р.

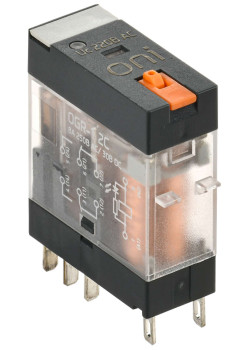

На складе Реле общего назначения OGR-1 2C 220В AC со светодиодом и тестовой кнопкой ONI
В наличии на складе: 160 шт.
Цена
510р.

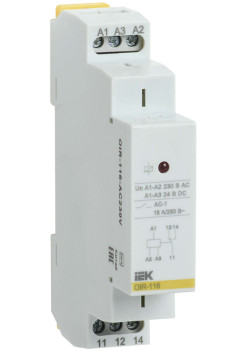

На складе Реле промежуточное модульное OIR 1 контакт 16А 230В AC IEK
В наличии на складе: 460 шт.
Цена
1130р.

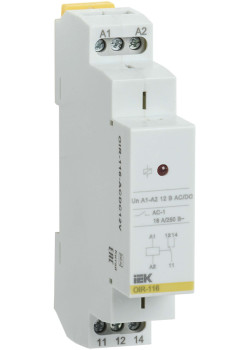

На складе Реле промежуточное модульное OIR 1 контакт 16А 12В AC/DC IEK
В наличии на складе: 1554 шт.
Цена
1160р.

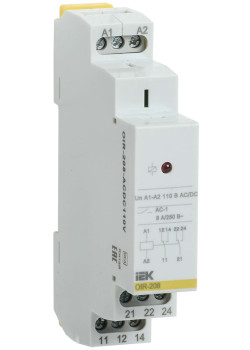

На складе Реле промежуточное модульное OIR 2 контакта 8А 110В AC/DC IEK
В наличии на складе: 792 шт.
Цена
1210р.
На складе Реле промежуточное модульное OIR 2 контакта 8А 24В AC/DC IEK
В наличии на складе: 2969 шт.
Цена
1340р.

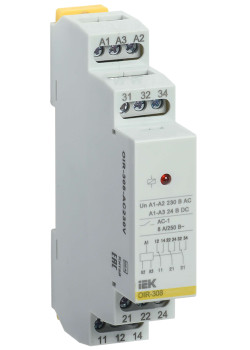

На складе Реле промежуточное модульное OIR 3 контакта 8А 230В AC IEK
В наличии на складе: 975 шт.
Цена
1680р.

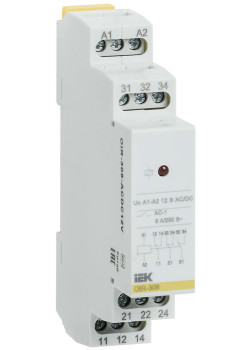

На складе Реле промежуточное модульное OIR 3 контакта 8А 12В AC/DC IEK
В наличии на складе: 167 шт.
Цена
1480р.

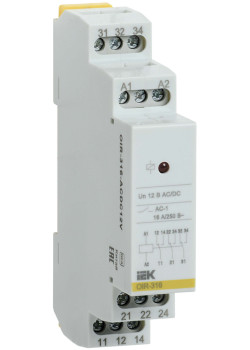

На складе Реле промежуточное модульное OIR 3 контакта 16А 12В AC/DC IEK
В наличии на складе: 186 шт.
Цена
1960р.

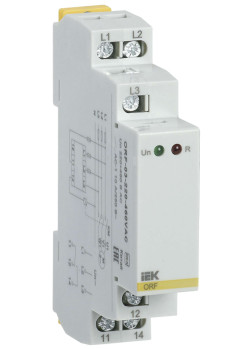

На складе Реле контроля фаз ORF-03 трехфазное 220-460В AC IEK
В наличии на складе: 964 шт.
Цена
2180р.

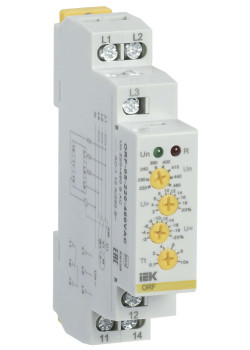

На складе Реле контроля фаз ORF-05 трехфазное 220-460В AC IEK
В наличии на складе: 651 шт.
Цена
3040р.

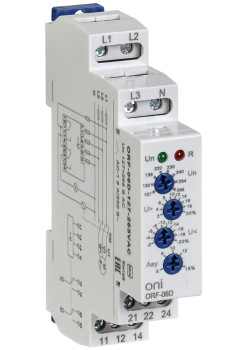

На складе Реле контроля фаз ORF-06D 3 фазы 2 контакта 127-265В AC с контролем нейтрали ONI
В наличии на складе: 361 шт.
Цена
3590р.

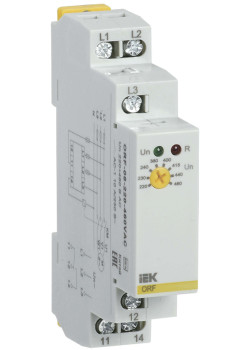

На складе Реле контроля фаз ORF-08 трехфазное 220-460В AC IEK
В наличии на складе: 150 шт.
Цена
2580р.
На складе Реле контроля фаз ORF-08D 3 фазы 2 контакта 220-460В AC ONI
В наличии на складе: 173 шт.
Цена
3000р.

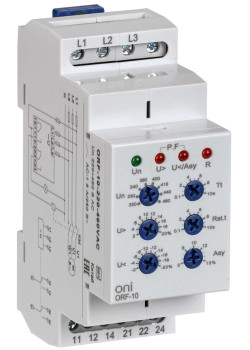

На складе Реле контроля фаз ORF-10 3 фазы 2 контакта 220-460В AC ONI
В наличии на складе: 307 шт.
Цена
3690р.

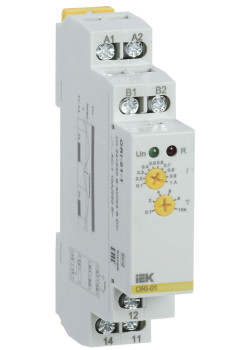

На складе Реле контроля тока ORI 0,1-1А 24-240В AC/24В DC IEK
В наличии на складе: 11 шт.
Цена
3050р.

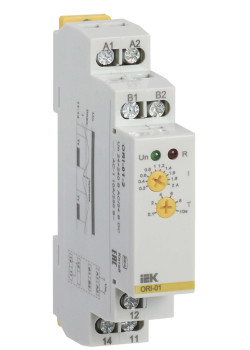

На складе Реле контроля тока ORI 0,2-2А 24-240В AC/24В DC IEK
В наличии на складе: 230 шт.
Цена
3050р.

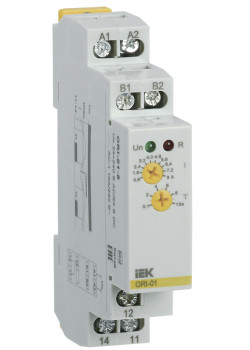

На складе Реле контроля тока ORI 0,8-8А 24-240В AC/24В DC IEK
В наличии на складе: 91 шт.
Цена
3050р.
На складе Реле интерфейсное ORM-1 2C 220В AC со светодиодом и тестовой кнопкой ONI
В наличии на складе: 53005 шт.
Цена
520р.

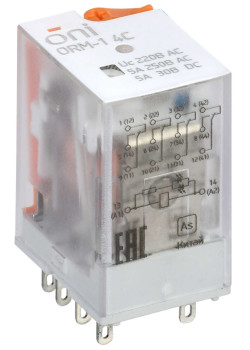

На складе Реле интерфейсное ORM-1 4C 220В AC со светодиодом и тестовой кнопкой ONI
В наличии на складе: 24418 шт.
Цена
510р.

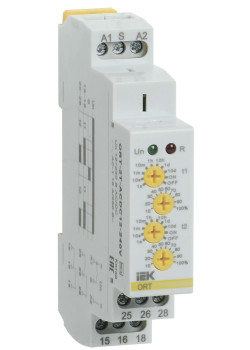

На складе Реле времени ORT 2 контакта 2 уставки 12-240В AC/DC IEK
В наличии на складе: 315 шт.
Цена
4170р.
На складе Реле задержки включения ORT 1 контакт 12-240В AC/DC IEK
В наличии на складе: 813 шт.
Цена
2770р.

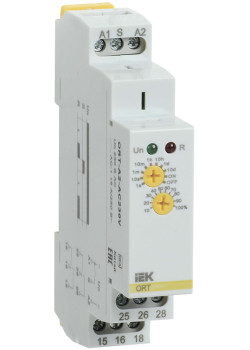

На складе Реле задержки включения ORT 2 контакта 230В AC IEK
В наличии на складе: 21 шт.
Цена
2970р.

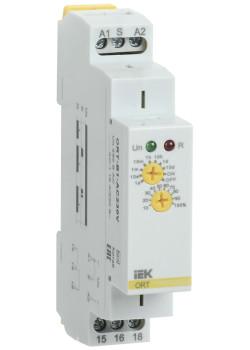

На складе Реле задержки выключения ORT 1 контакт 230В AC IEK
В наличии на складе: 1213 шт.
Цена
2370р.

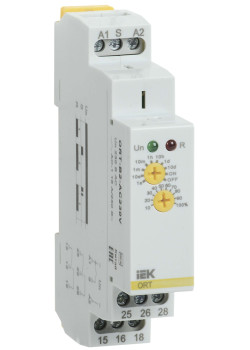

На складе Реле задержки выключения ORT 2контакта 230В AC IEK
В наличии на складе: 332 шт.
Цена
2940р.
На складе Реле задержки выключения при снятии питания ORT 12-240В AC/DC IEK
В наличии на складе: 42 шт.
Цена
4380р.

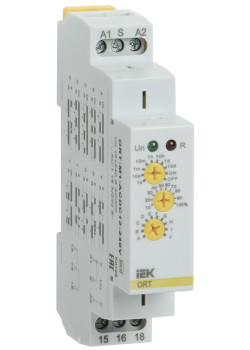

На складе Реле времени ORT многофункциональное 1 контакт 12-240В AC/DC IEK
В наличии на складе: 65 шт.
Цена
3100р.

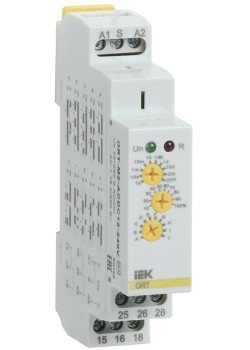

На складе Реле времени ORT многофункциональное 2 контакта 12-240В AC/DC IEK
В наличии на складе: 814 шт.
Цена
3640р.

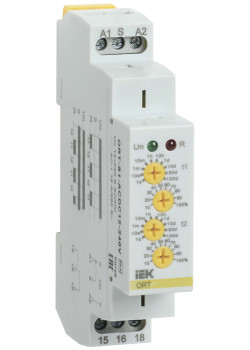

На складе Реле циклическое ORT 1 контакт 12-240В AC/DC IEK
В наличии на складе: 1836 шт.
Цена
3690р.

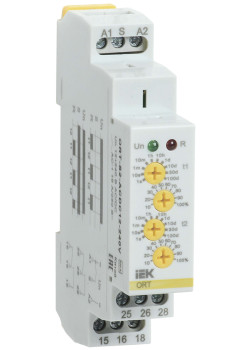

На складе Реле циклическое ORT 2 контакта 12-240В AC/DC IEK
В наличии на складе: 294 шт.
Цена
4190р.

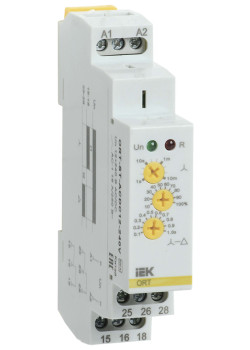

На складе Реле пуска звезда-треугольник ORT 12-230В AC/DC IEK
В наличии на складе: 598 шт.
Цена
3710р.

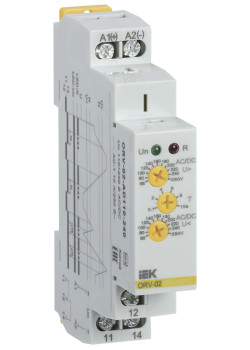

На складе Реле контроля напряжения ORV однофазное 110-240В AC/DC IEK
В наличии на складе: 176 шт.
Цена
3450р.
На складе Реле твердотельное OSS-1 40А 380В AC 3-32В DC ONI
В наличии на складе: 104 шт.
Цена
4360р.
На складе Реле твердотельное OSS-2 25А 380В AC 3-32В DC ONI
В наличии на складе: 329 шт.
Цена
1180р.

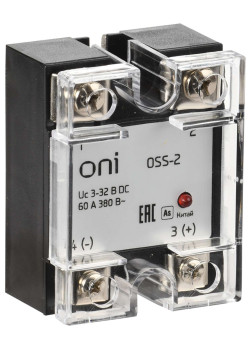

На складе Реле твердотельное OSS-2 60А 380В AC 3-32В DC ONI
