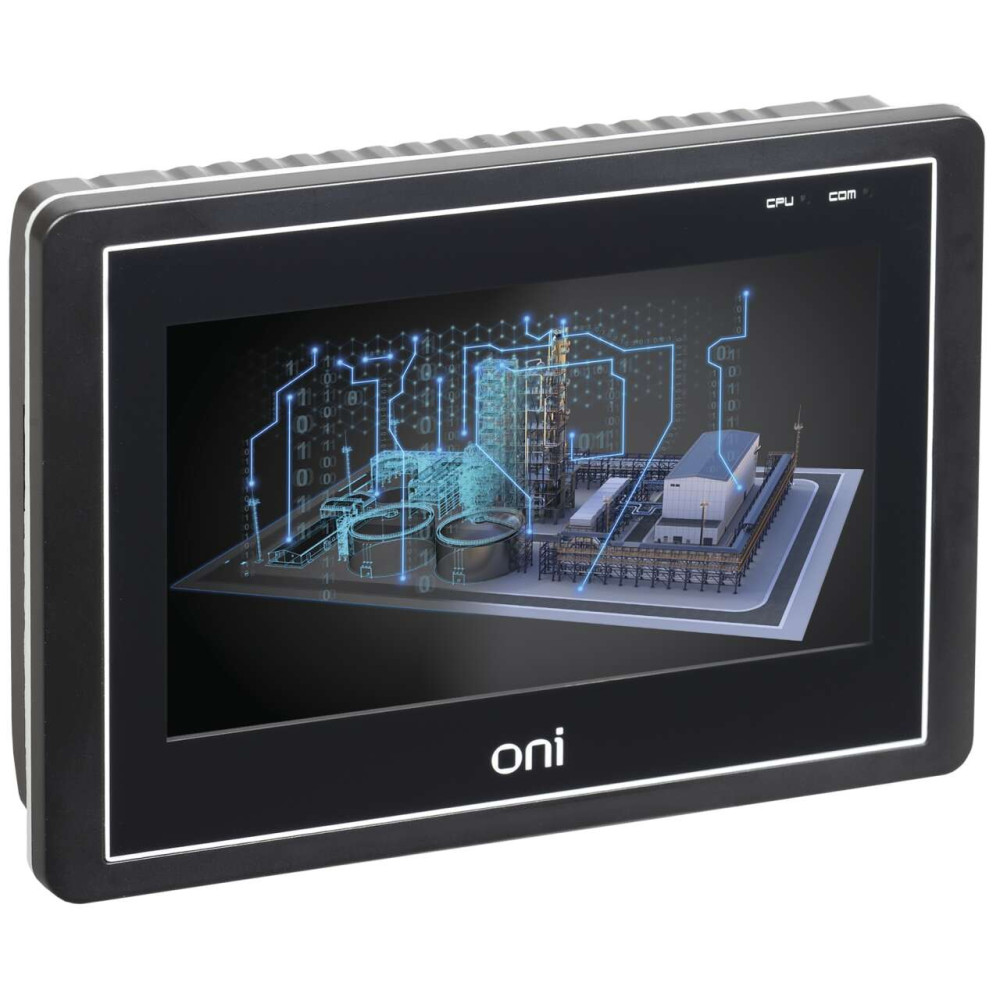

Панель оператора ETG 7” серии ONI

ETG-CP-070

Описание
Характеристики

Панели оператора ONI являются идеальным решением для построения систем визуализации и управления локальными установками и технологическими процессами. Они обладают высокой надежностью и скоростью обработки информации, большим объемом встроенной, динамически распределяемой оперативной и постоянной памяти, всеми необходимыми интерфейсами и протоколами связи, широким функционалом и современным дизайном. Все панели оператора ONI адаптированы к тяжелым промышленным условиям эксплуатации, а программное обеспечение для создания пользовательских приложений поставляется бесплатно. Это современное и высококачественное оборудование, выбрав которое однажды, Вы не будете больше искать более оптимального соотношения качества, надежности и стоимости.

Аналоги: ETG-150-NPL-070-B000

Преимущества

Высококачественные компоненты и специальное покрытие печатной платы обеспечивают надежную защиту от тяжелых производственных условий.
Широкий угол обзора.
Ультратонкое исполнение.
Изолированные порты RS-232, RS-485 и Ethernet.
Современный высокопроизводительный микропроцессор Cortex A8 600МГц.
True color экран с 16,2 млн цветов.
Возможность подключить мышь и клавиатуру.
Бесплатная среда разработки ONI Visual Studio:
Удаленный доступ посредством встроенного VNC сервера.
Возможность использования в качестве шлюза Ethernet<->Serial.
Поддержка оборудования более чем 70 производителей, а также Modbus.
Полноценная поддержка макросов на языке стандарта С99.
Прямой обмен данными между панелями и подключенными к ним ПЛК.
Администрирование доступа.
Поддержка рецептур, архивов в CSV формате с сохранением на внешний носитель.
Планировщик задач и событий.
Рассылка уведомлений на e-mail.
Временные и относительные тренды и графики.
Симулятор для отладки пользовательских программ.

Документация

Сертификаты

Паспорта и РЭ

Схемы подключения

Схема подключения
ETG_2017.07.17.A.0.4_sistemnoe_rukovodstvo_S.pdf

Информационные материалы

Презентация
Prezent_ONI_HMI_2017.PDF

Дополнительные изображения

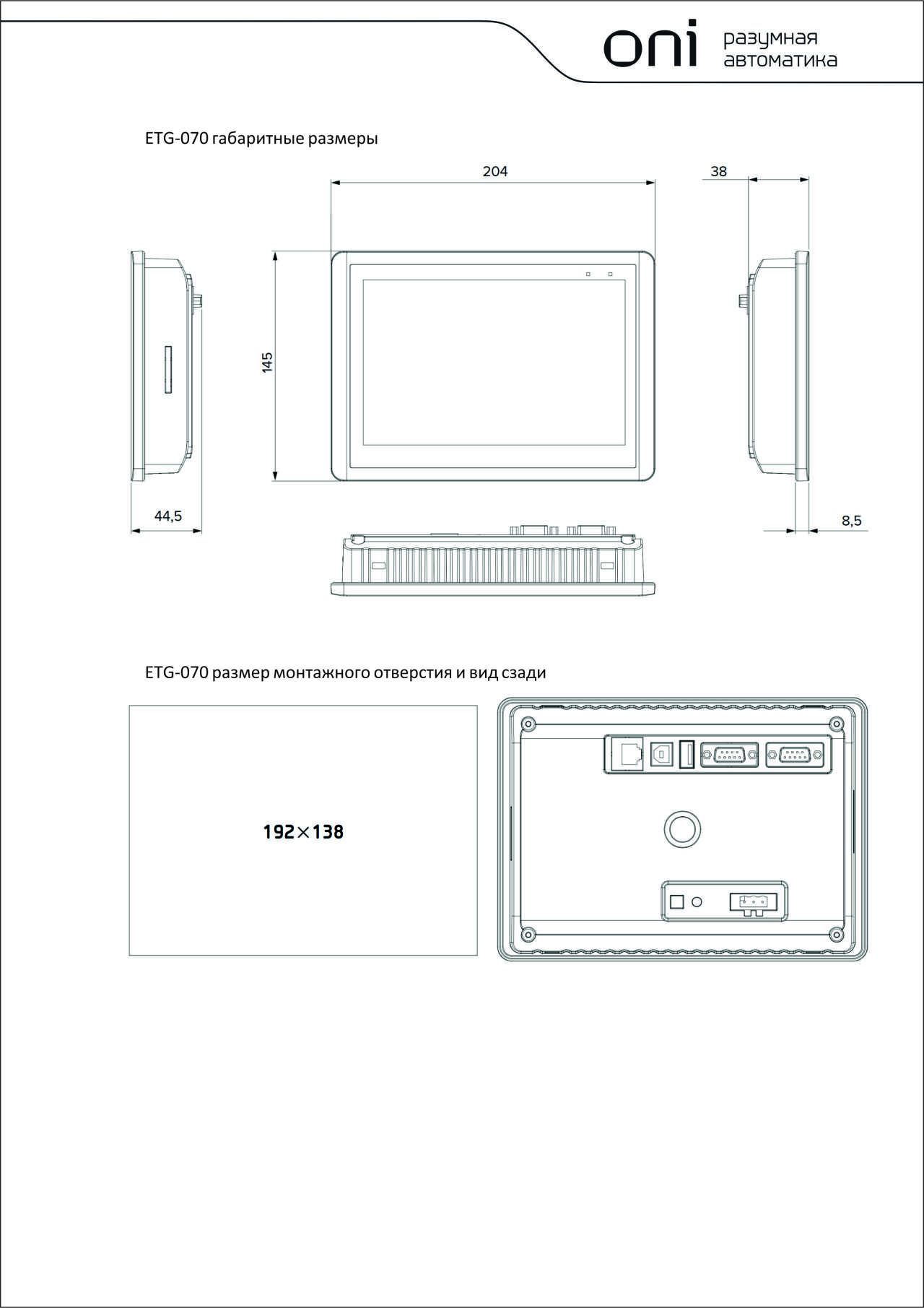

Монтаж

Монтаж изделия

Модели для проектировщиков

Программное обеспечение

Отзывы по поставкам продукции от наших партнеров

Класс: Графическая панель (ID: EC001412)

ID	Описание	Значение	Ед. изм.
EF002032	Диагональ экрана	7.0	дюйм
EF002991	Тип питающего напряжения	Постоянный (DC)
EF007534	Напряжение питания постоян тока - DC	9...28	В
EF001596	Материал корпуса	Пластик
EF010884	Сенсорная технология	Резистивный сенсор
EF002393	Рабочая температура	0...50	°C
EF003020	Кол-во HW-интерфейсов Industrial Ethernet	1
EF003021	Количество HW-интерфейсов RS-232	2
EF003023	Количество HW-интерфейсов RS-485	2
EF003025	Количество HW-интерфейсов USB	2 (2.0 Host, 2.0 Device)
EF007896	Тип охлаждения	Естественное
EF001597	Подходит для функций безопасности	Да
EF000346	Потребляемая мощность	10	Вт
EF003097	С цветным дисплеем	Да
EF005474	Степень защиты - IP	IP20
EF003098	Количество цветов дисплея	24
EF008244	Тип дисплея	Сенсорный экран
EF003102	Сенсорный экран - тачскрин	Да
IEK_F000516	Тактовая частота процессора	600	МГц
EF000218	Монтажная глубина - ниши	38.5	мм
IEK_F000514	Относительная влажность	10...95	процентов
EF003027	Количество других HW-интерфейсов	1 (SD Card)
EF003099	Количество пикселей по горизонтали	800
EF003651	Ширина передней части	204.0	мм
EF003118	Степень защиты - IP передняя сторона	IP65
EF002570	Степень загрязнения	2
EF003100	Количество пикселей по вертикали	480
EF003122	Тип процессора	Cortex A8
EF007020	Крепление на стену-непосредств монтаж	Нет
EF003972	Возможность монтажа на рейку	Нет
EF003652	Высота передней части	145.0	мм

Характеристики

class Графическая панель
Возможность монтажа на рейку Нет
Высота передней части 145.0
Гарантийный срок, Лет 1
Диагональ экрана 7.0
Кол-во HW-интерфейсов Industrial Ethernet 1
Количество HW-интерфейсов RS-232 2
Количество HW-интерфейсов RS-485 2
Количество HW-интерфейсов USB 2 (2.0 Host, 2.0 Device)
Количество других HW-интерфейсов 1 (SD Card)
Количество пикселей по вертикали 480
Количество пикселей по горизонтали 800
Количество цветов дисплея 24
Крепление на стену-непосредств монтаж Нет
Материал корпуса Пластик
Монтажная глубина - ниши 38.5
Напряжение питания постоян тока - DC 9...28
Относительная влажность 10...95
Подходит для функций безопасности Да
Потребл мощность 10
Рабочая температура 0...50
С цветным дисплеем Да
Сенсорная технология Резистивный сенсор
Сенсорный экран - тачскрин Да
Степень загрязнения 2
Степень защиты - IP IP20
Степень защиты - IP передняя сторона IP65
Тактовая частота процессора 600
Тип дисплея Сенсорный экран
Тип охлаждения Естественное
Тип питающего напряжения Постоянный (DC)
Тип процессора Cortex A8
Ширина передней части 204.0

В наличии на складе: 83 шт.

25920р.

На складе: 83
Код товара: ETG-CP-070
Артикул: ETG-CP-070

Отзывы (0)

Войдите или зарегистрируйтесь чтобы оставить отзыв

Рекомендуемые товары

На складе ПЛК 430 Модуль ЦПУ 4 DI 6 UI (0-10 В/DI) 2 UI (0-10 В/0-20 мА/DI) 6 RO 24В DC с Ethernet портом с экраном ONI

В наличии на складе: 309 шт.

Цена 32740р.

Модуль ЦПУ со встроенными 16 дискретными входами (Sink/Source) и 16 дискретными выходами (транзисторные). Интерфейсы 1хEthernet 10/100 Мб 1хRS232 1хRS485. Поддержка карт памяти SD. Напряжение питания 24В DC ONI

На складе Модуль ЦПУ со встроенными 16 дискретными входами (Sink/Source) и 16 дискретными выходами (транзисторные). Интерфейсы 1хEthernet 10/100 Мб 1хRS232 1хRS485. Поддержка карт памяти SD. Напряжение питания 24В DC ONI

В наличии на складе: 87 шт.

Цена 15760р.

На складе Модуль расширения для ЦПУ на 8 дискретных входов и 8 дискретных выходов (реле до 2А) ONI

В наличии на складе: 143 шт.

Цена 29790р.

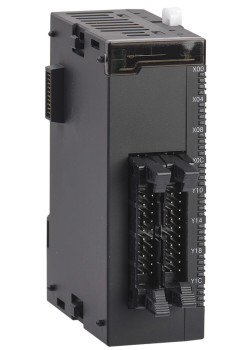

На складе Модуль расширения для ЦПУ на 16 дискретных входов и 16 дискретных выходов (транзисторные до 1А) ONI

В наличии на складе: 115 шт.

Цена 37050р.

На складе Терминальный блок для ПЛК S ONI

В наличии на складе: 279 шт.

Цена 4610р.

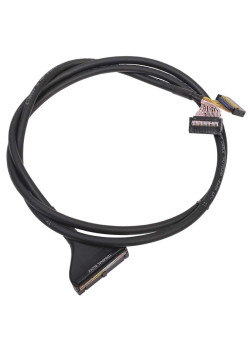

На складе Соединительный кабель для коммутации ПЛК S <-> терминальный блок. 16 каналов ввода + 16 каналов вывода ONI

В наличии на складе: 303 шт.

Цена 6810р.

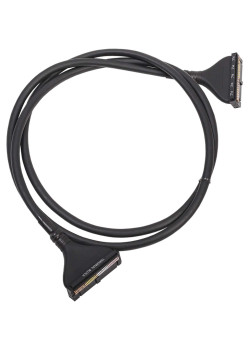

На складе Соединительный кабель для коммутации ПЛК S <-> терминальный блок. 32 канала ввода или вывода ONI

В наличии на складе: 189 шт.

Цена 5980р.

На складе ПЛК 430 Модуль ЦПУ 8 DI 6 UI (0-10 В/DI) 10 RO 24В DC с экраном ONI

В наличии на складе: 366 шт.

Цена 31720р.

На складе Логическое реле PLR-S. Стартовый набор 24В DC ONI

В наличии на складе: 11 шт.

Цена 29860р.

На складе Микро ПЛК PLR-M. CPU DI12/DO06(R) 24В DC ONI

В наличии на складе: 448 шт.

Цена 30940р.

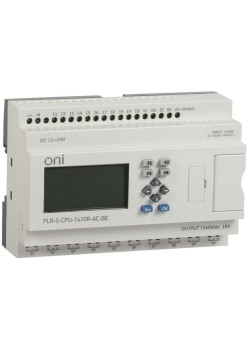

На складе Логическое реле PLR-S. CPU1410(R) 220В AC с экраном ONI

В наличии на складе: 41 шт.

Цена 31170р.

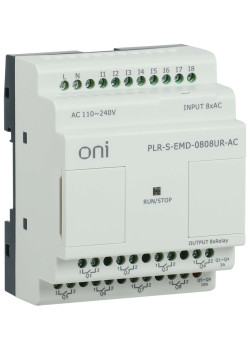

На складе Логическое реле PLR-S. Расширение 8DI/8DO (R) 220В AC ONI

В наличии на складе: 15 шт.

Цена 17050р.

На складе Преобразователь частоты CONTROL-A310 380В 3Ф 0,75кВт 2,3A IEK

В наличии на складе: 98 шт.

Цена 21210р.

На складе Преобразователь частоты CONTROL-A310 380В 3Ф 3,7кВт 8,8A IEK

В наличии на складе: 174 шт.

Цена 29940р.

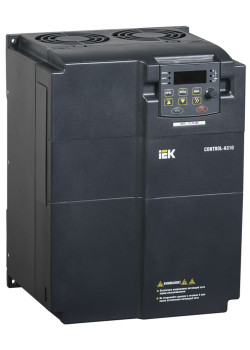

На складе Преобразователь частоты CONTROL-A310 380В 3Ф 11-15кВт 25-32A IEK

В наличии на складе: 87 шт.

Цена 37850р.

На складе Преобразователь частоты CONTROL-A310 380В 3Ф 15-18,5кВт 32-37A IEK

В наличии на складе: 60 шт.

Цена 66470р.

На складе Преобразователь частоты CONTROL-A310 380В 3Ф 185-200кВт 340-380А IEK

В наличии на складе: 2 шт.

Цена 665020р.

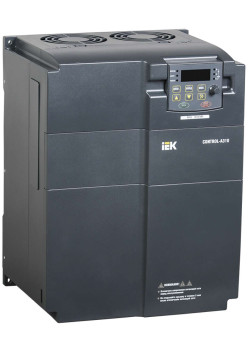

На складе Преобразователь частоты CONTROL-A310 380В 3Ф 22кВт 45A IEK
