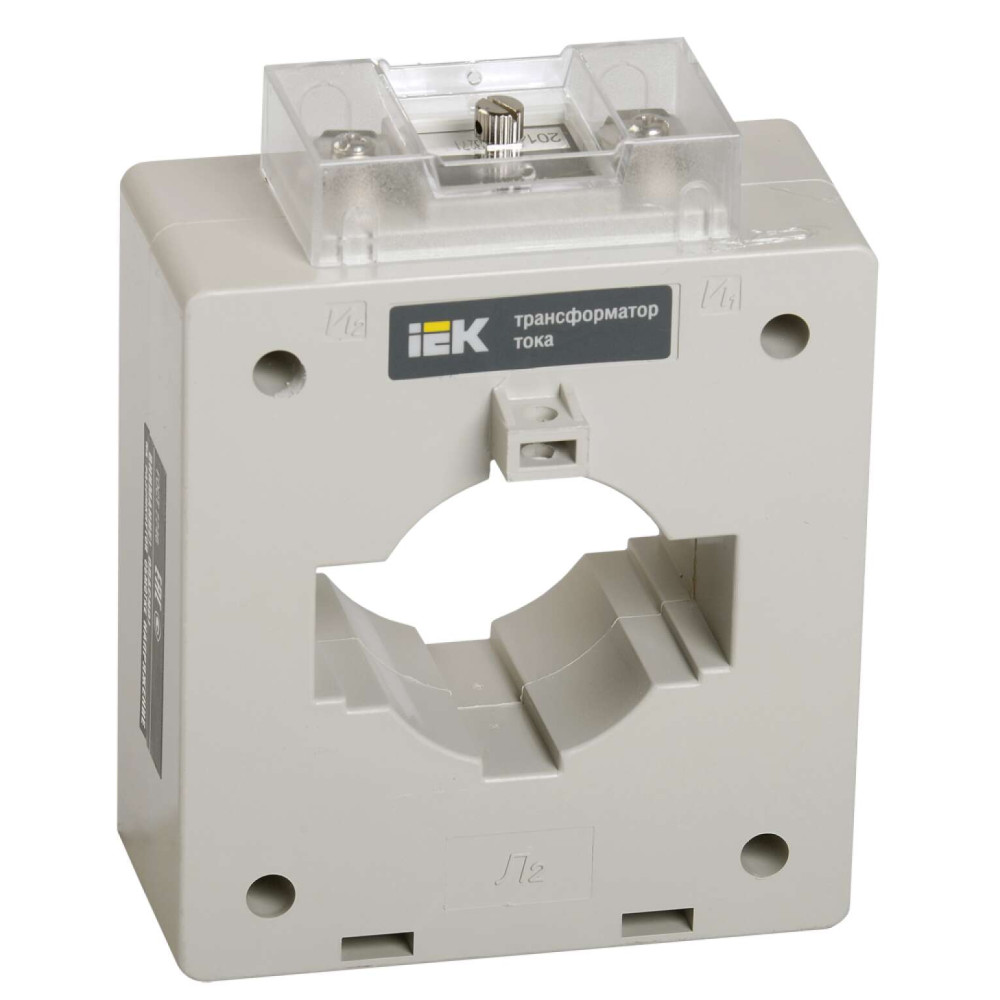

Трансформатор тока ТШП-0,66 750/5А 10ВА 0,5 60 IEK

13678-ITB40-2-10-0750

Описание
Характеристики

Трансформаторы тока шинные в пластиковом корпусе ТШП-0,66 предназначены: - для применения в схемах учета электроэнергии при расчетах с потребителями; - для применения в схемах коммерческого учета электроэнергии; - для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Соответствуют требованиям ГОСТ 7746. На основании положительных результатов испытаний на трансформаторы тока ТШП-0,66 выдано свидетельство об утверждении типа средств измерений. Трансформаторы тока ТШП-0,66 внесены в государственный реестр средств измерений под номером – 58385-14.

Преимущества

Корпус всех трансформаторов ТОП-0,66 и ТШП-0,66 выполнен из самозатухающего пластика.
В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки, крепежные элементы для установки на монтажную панель и фиксации шины, цветные наклейки для индикации фаз.
Малый вес и компактные габариты позволяют существенно сэкономить место в шкафу.
Межповерочный интервал составляет 4 года.

Документация

Сертификаты

Паспорта и РЭ

Руководство По Эксплуатации
TOP_TSHP_passport_4.pdf

Дополнительные изображения

Модели для проектировщиков

Характеристики

class Трансформатор тока
Вторичное подключение Винтовое соединение
Вторичный номин ток 5
Гарантийный срок, Лет 5
Калиброванный Да
Класс точности 0,5,0,5
Климатическое исполнение УХЛ3
Модель или исполнение Преобразователь тока с первичной обмоткой
Наибольшее раб напряжение 0,72
Номин вторичная полная мощность 10
Номин коэф безоп втор обмотки ≥ 5
Номин напряжение 660
Номин частота 50/60
Первичный номин ток 750
Рабочее положение Любое
С защитой от прикосновения Да
С медной шиной Нет
Срок службы, Лет не менее 40
Степень защиты - IP IP20
Температура эксплуатации -45…+50
Установка на защёлках Нет

В наличии на складе: Ожидается поступление

1520.00р.

Ожидается поступление
Код товара: ITB40-2-10-0750
Артикул: 13678-ITB40-2-10-0750
