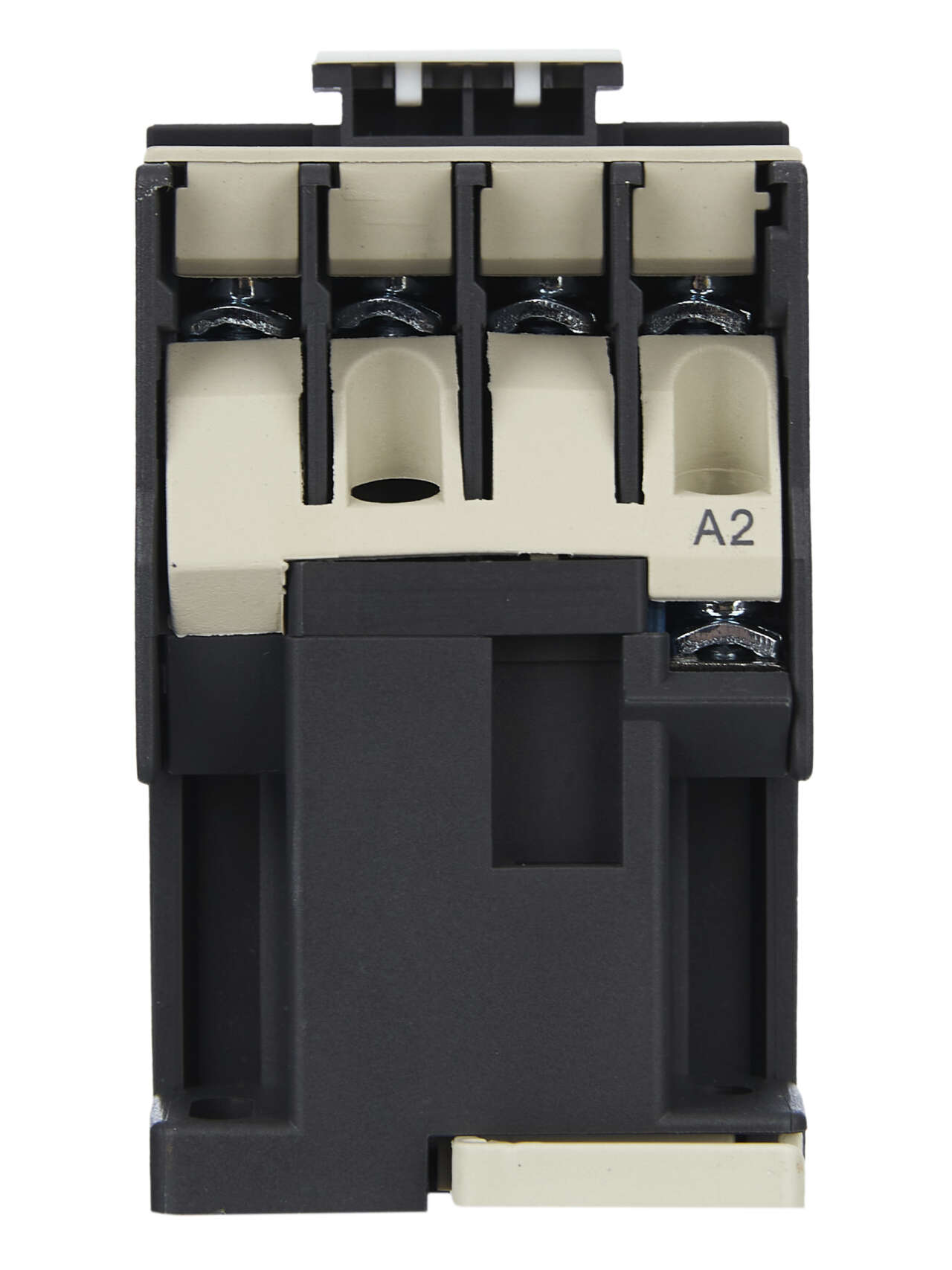

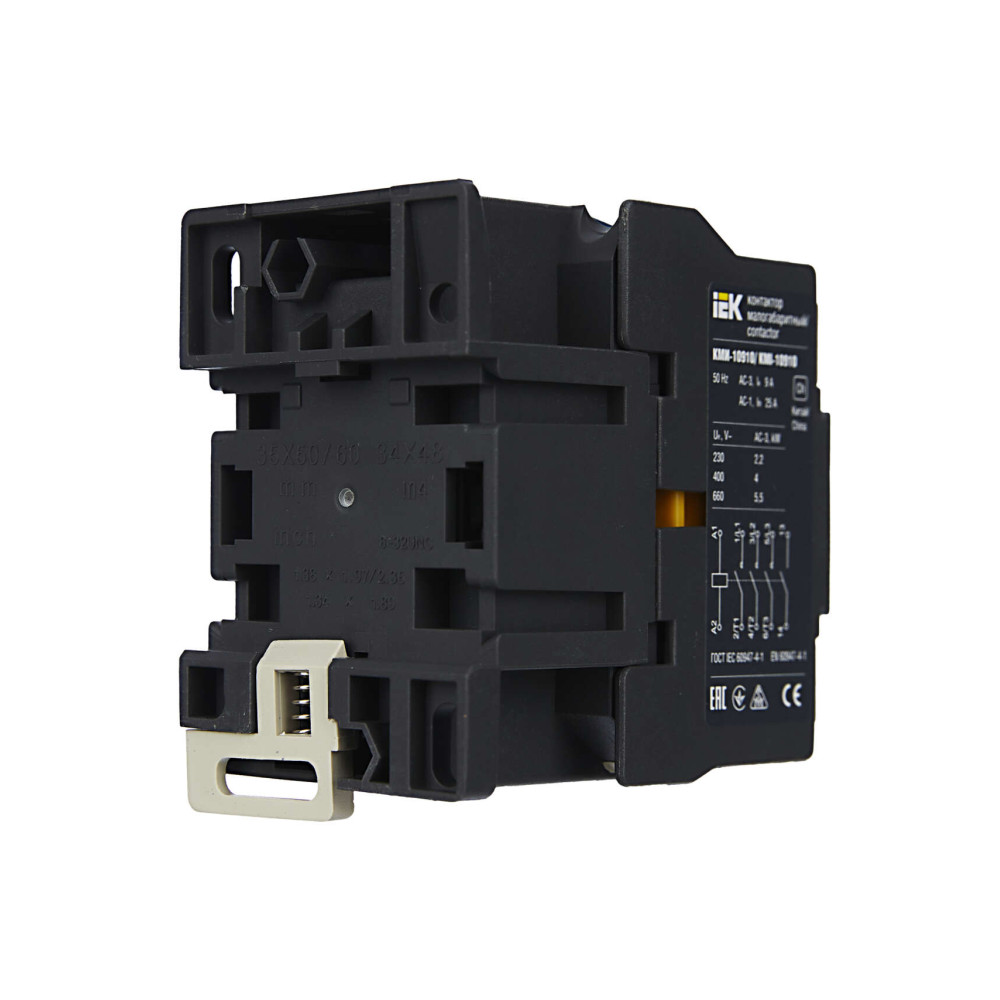

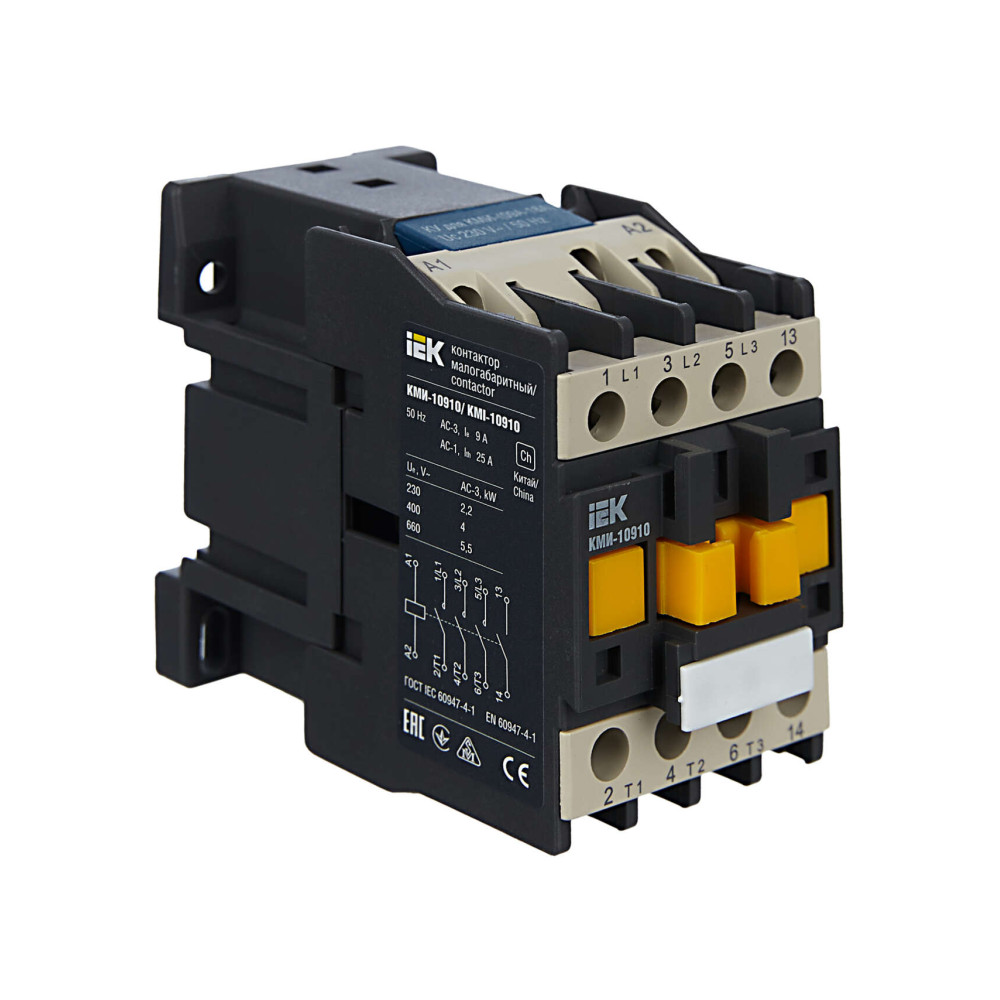

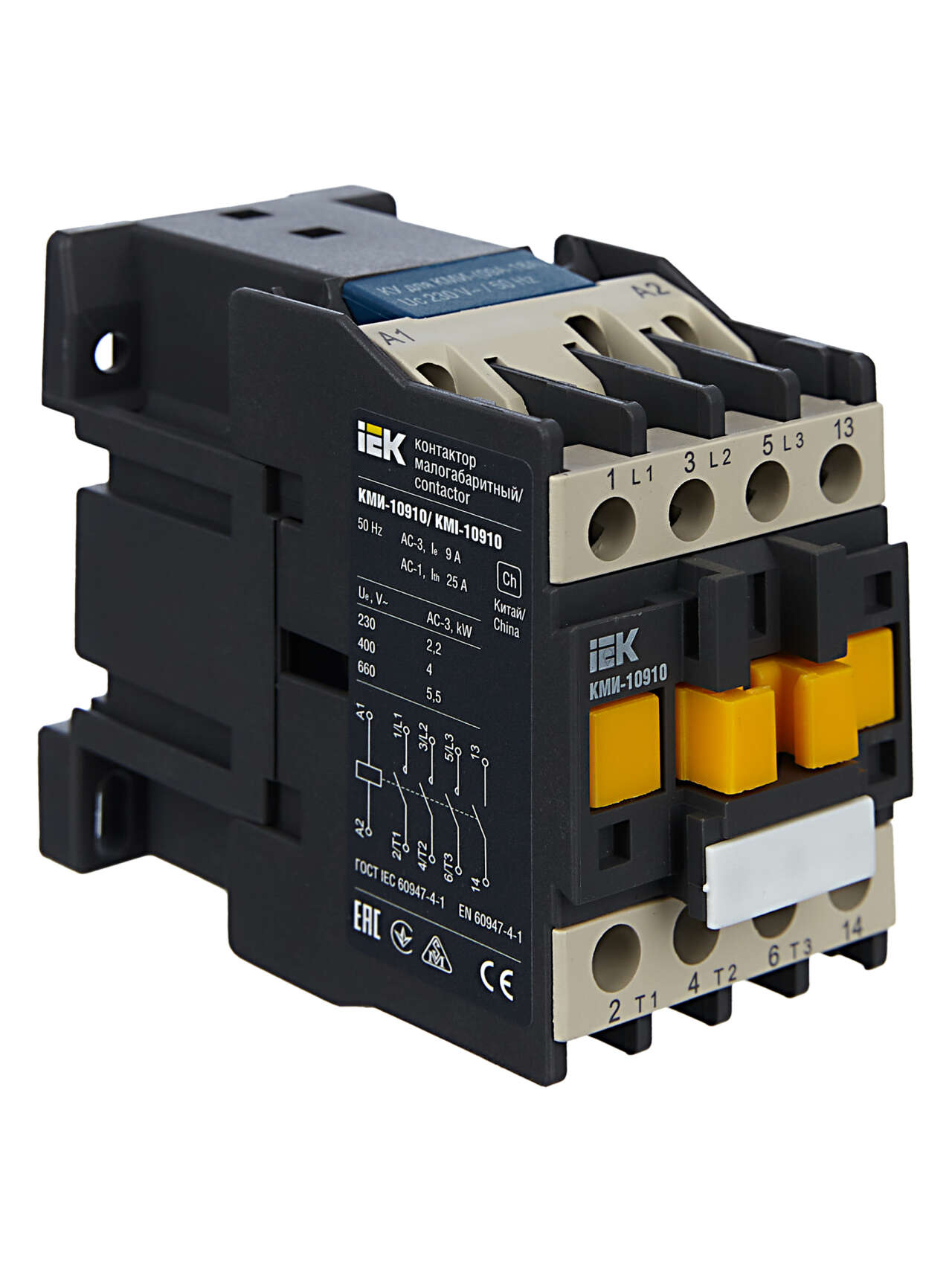

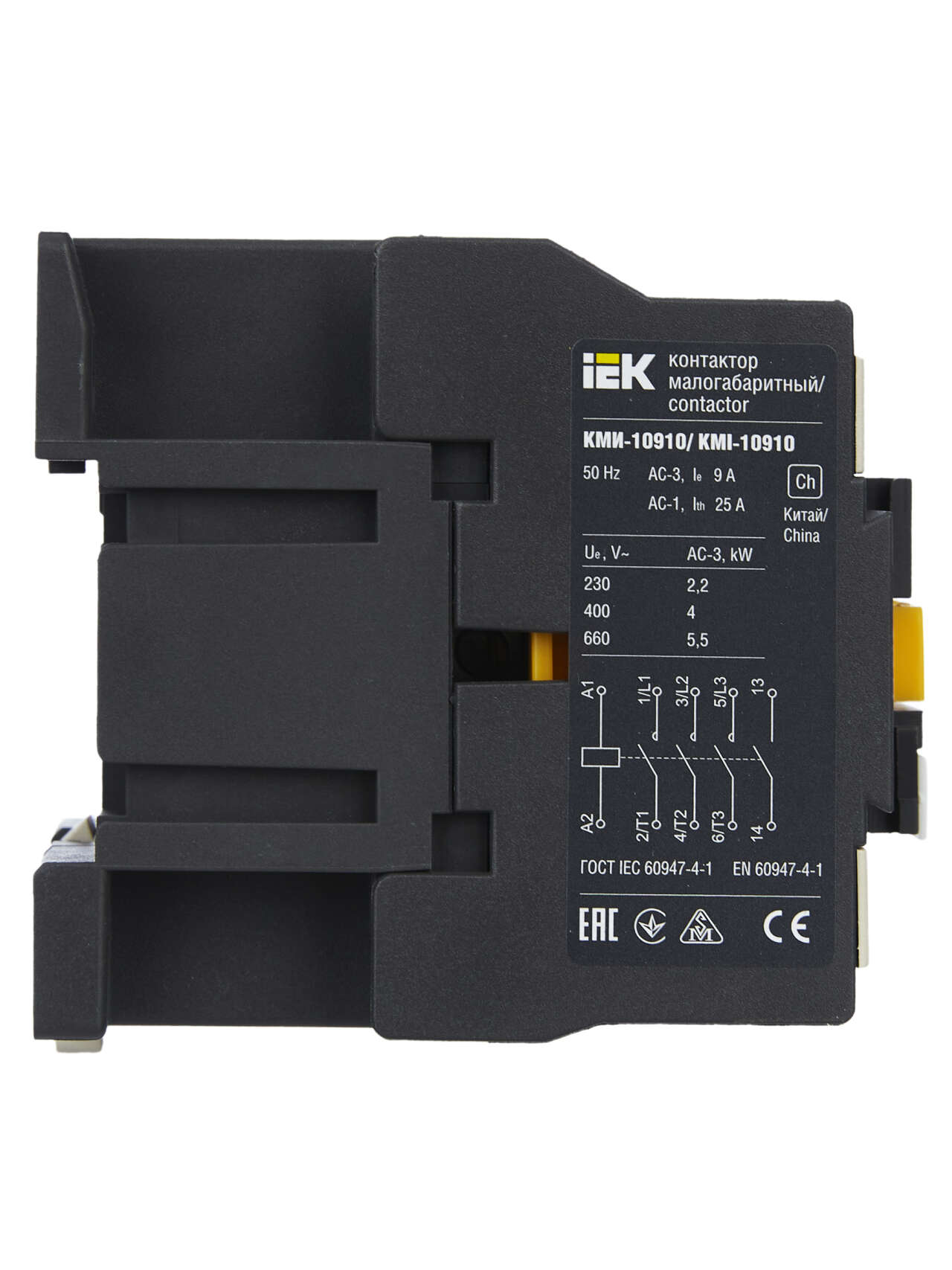

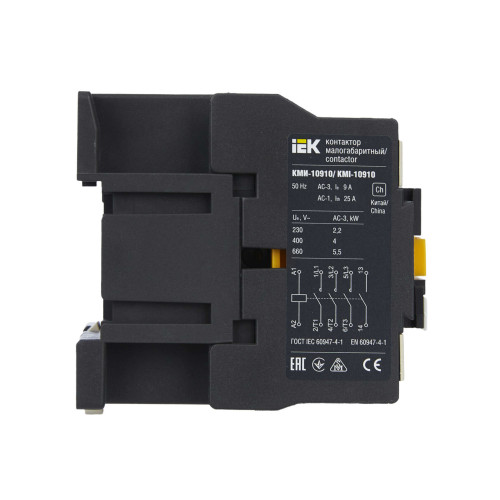

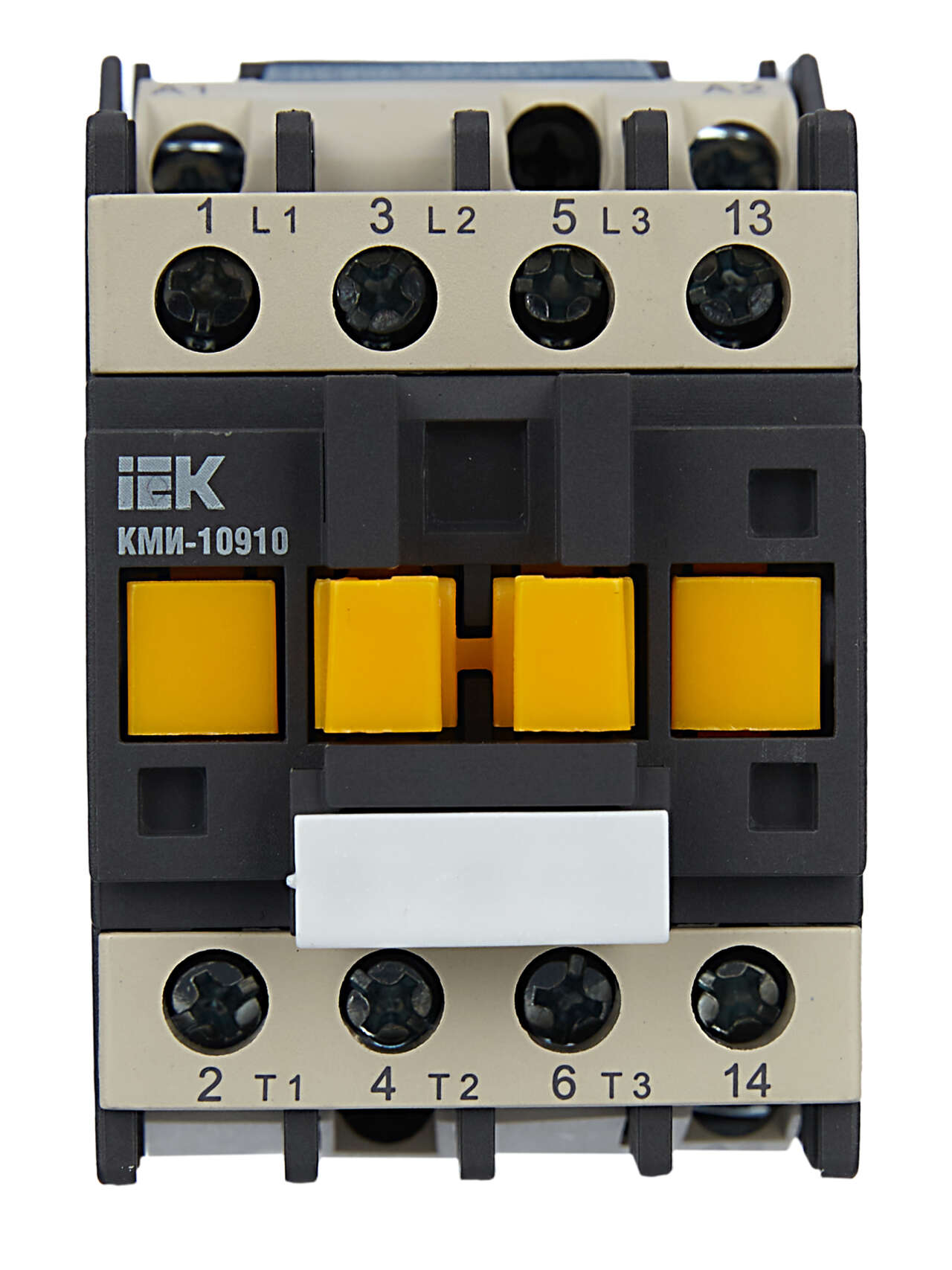

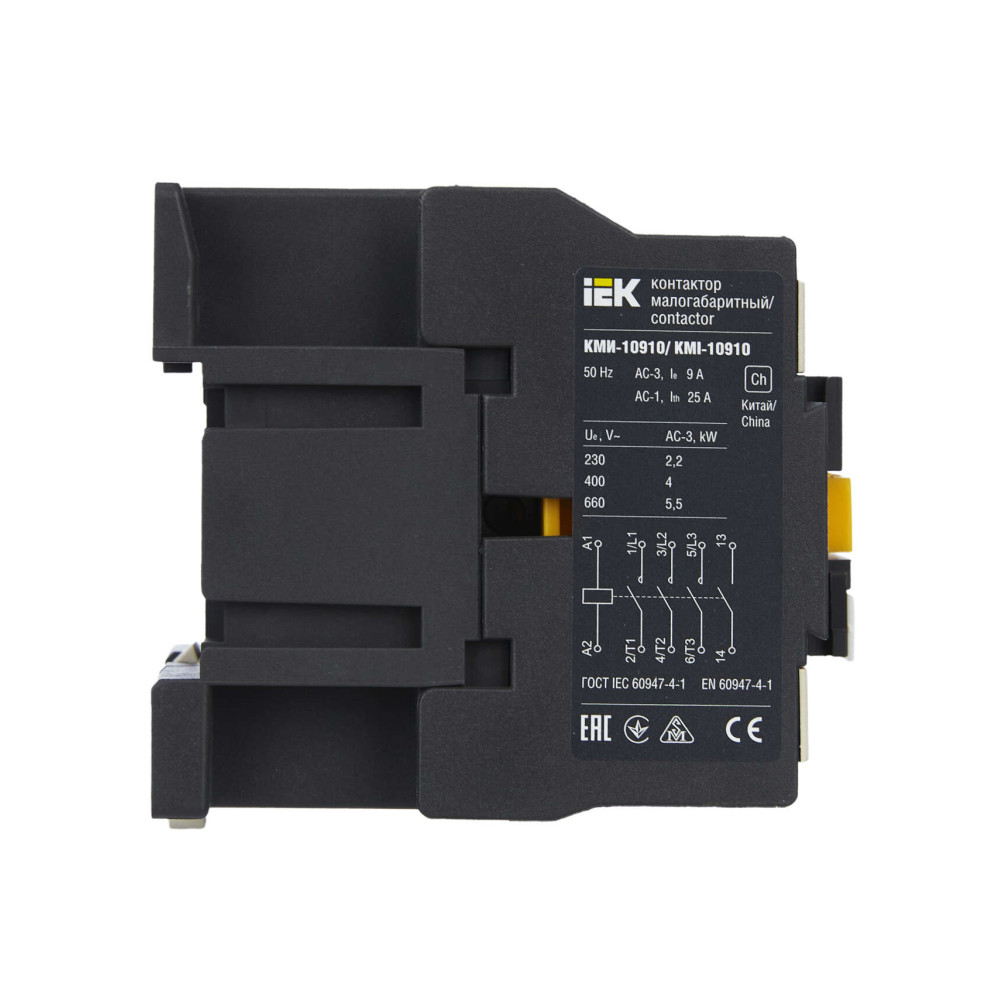

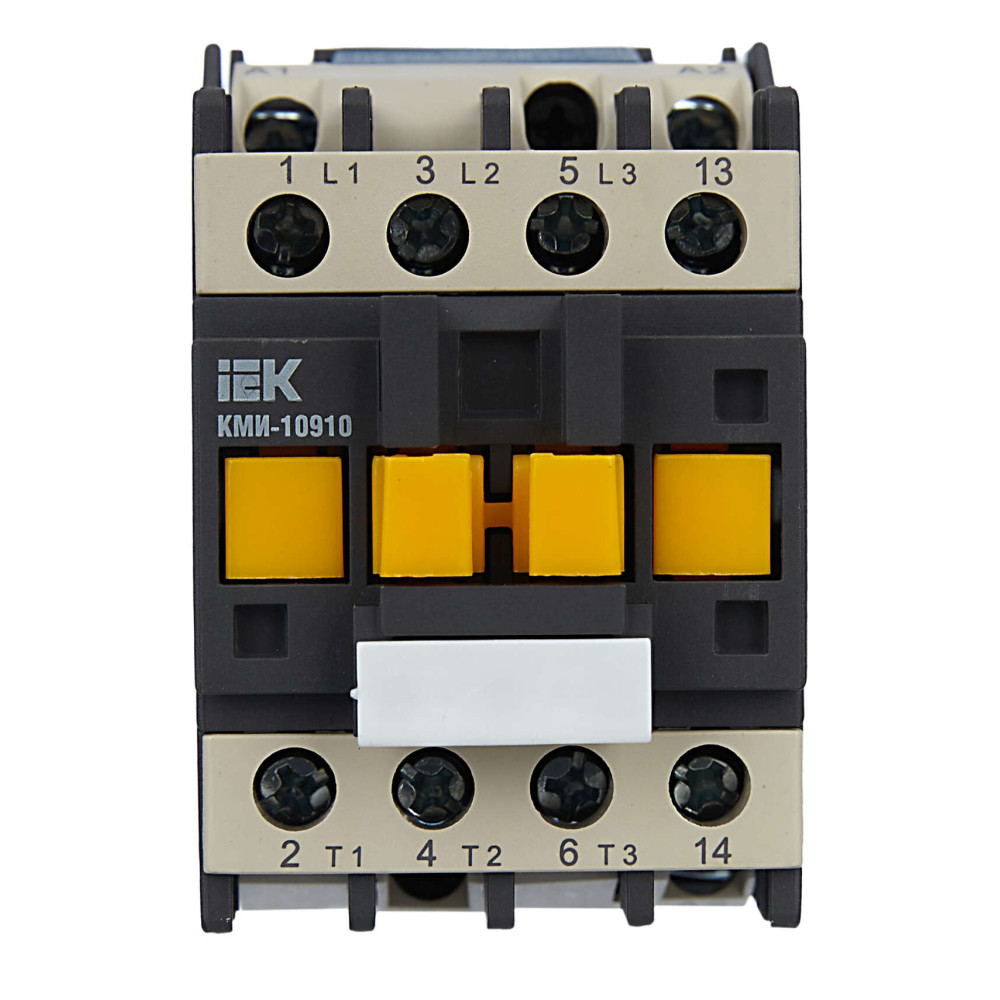

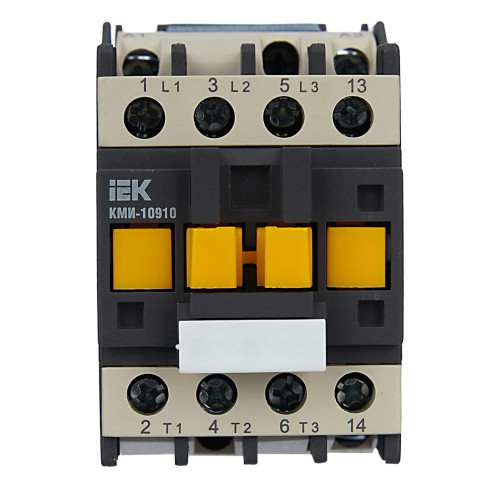

Контактор КМИ-10910 9А 230В/АС3 1NO IEK

92753-KKM11-009-230-10

Описание
Характеристики

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую). Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).

Преимущества

Расширенный ассортимент предложения малогабаритных контакторов серии КМИ по сравнению с аналогами отечественных производителей на российском рынке.
Большой Ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ).
Возможность установки на 35 мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).
Предусмотрена возможность получения реверсивного варианта с использованием механизмов блокировки.

Особенности конструкции

Присоединительные контакты специальной овальной формы обеспечивают надежную фиксацию проводников: - для 1 и 2 габарита - с закаленными тарельчатыми шайбами; - для 3 и 4 габарита - с зажимной скобой, позволяющей подсоединить контакт большего сечения.

В результате применения уникальной технологии производства магнитная система в рабочем положении обеспечивает оптимальный режим эксплуатации (отсутствие шумов и повышенная надежность контактной системы).

Наличие встроенных дополнительных контактов. Каждый контактор до 32 А комплектуется одним встроенным дополнительным контактом: 1НО или 1НЗ (замыкающий или размыкающий). Контакторы от 40 до 95 А - комплектуются двумя дополнительными контактами: 1НО + 1НЗ.

Короткозамкнутые алюминиевые кольца, запрессованные в полюсные наконечники неподвижной части магнитной системы, предусмотрены для предотвращения детонации.

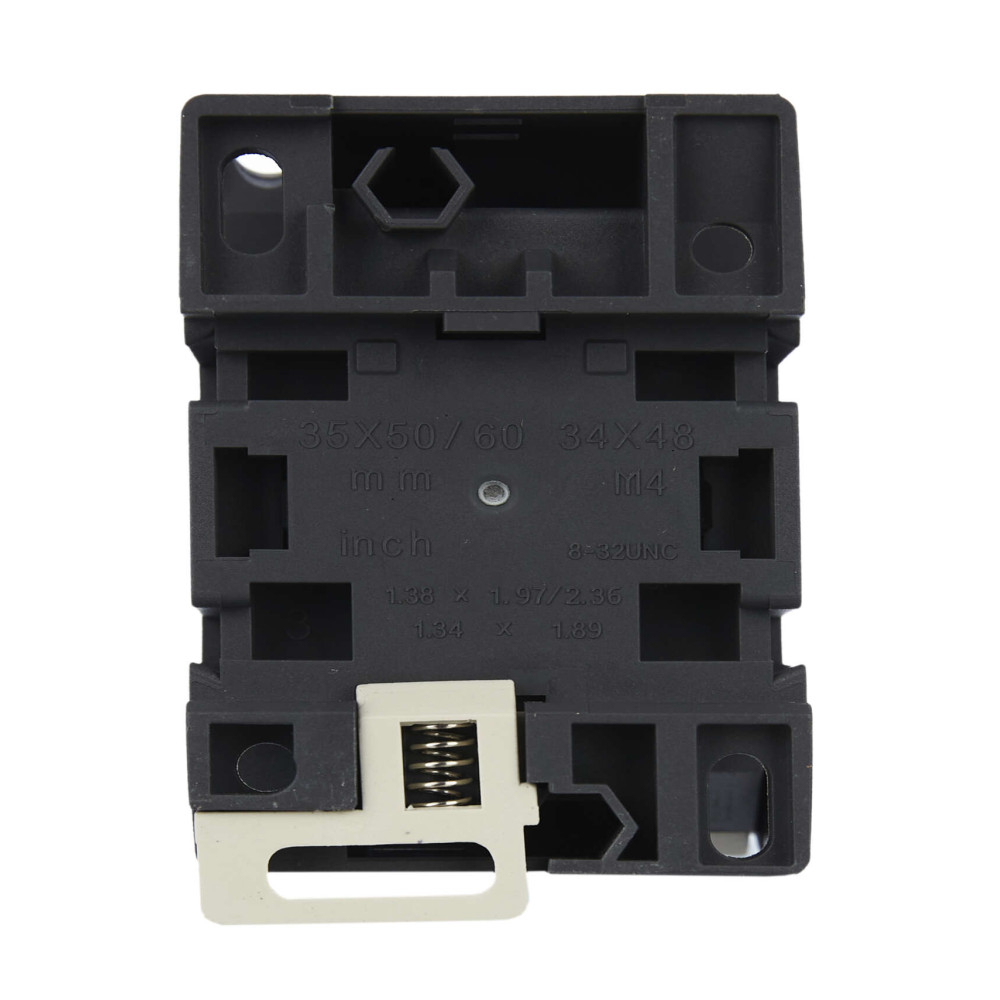

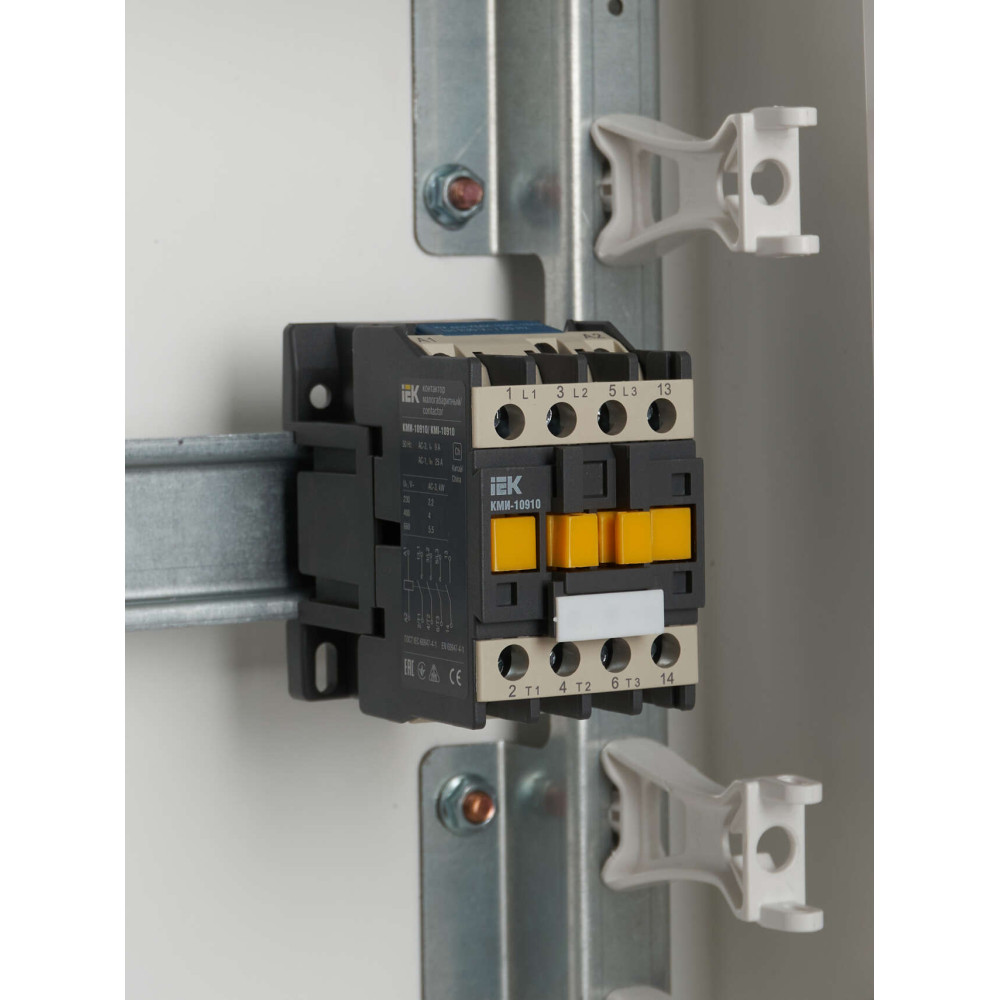

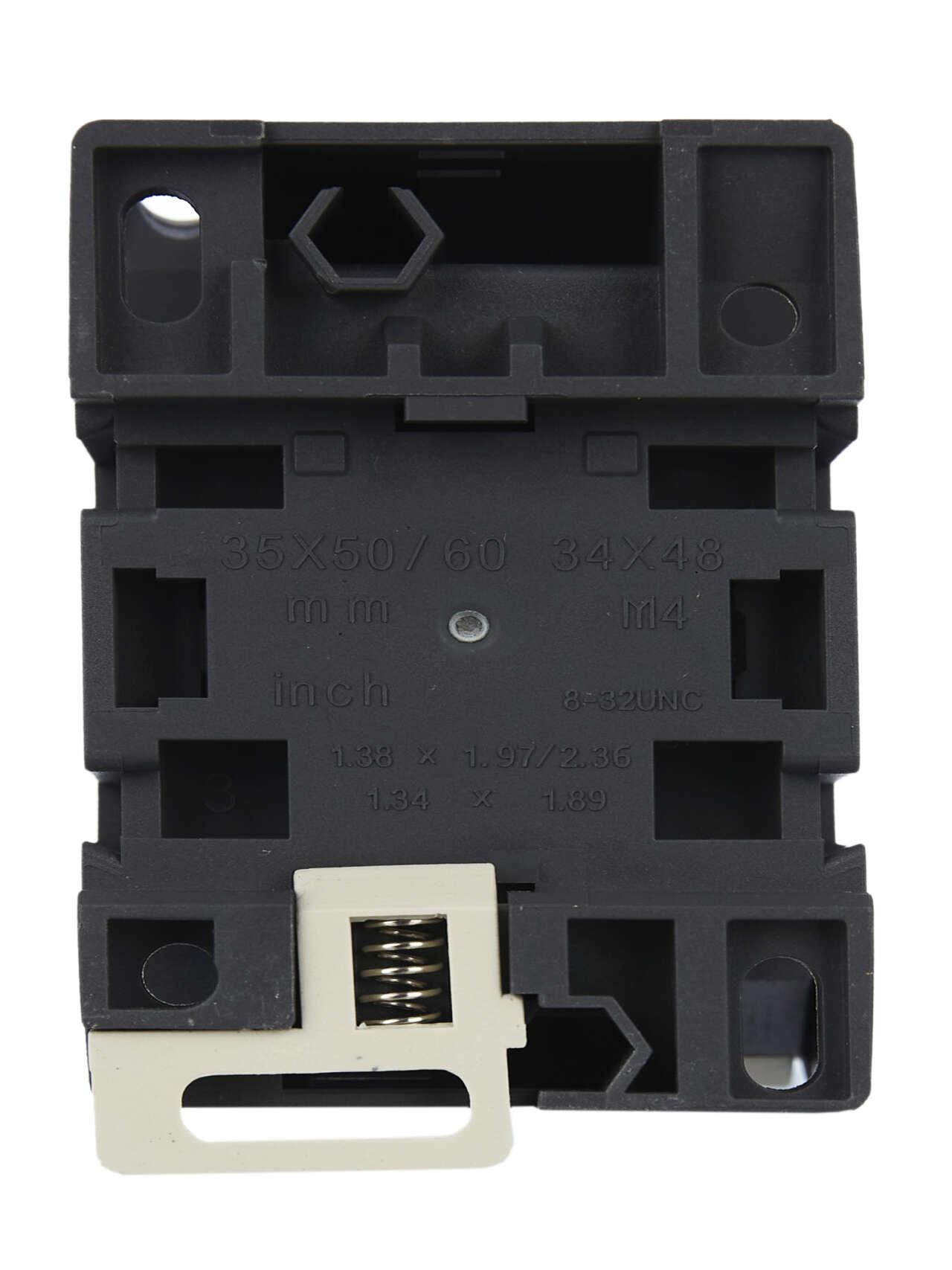

Существуют два способа монтажа контакторов: 1. Быстрая установка на DIN-рейку: КМИ от 9 А до 32 А (1 и 2 габариты) - 35 мм; КМИ от 40 А до 95 А (3 и 4 габариты) - 35 и 75 мм. 2. Установка при помощи винтов на монтажную панель или профиль.

Насечки на присоединительных контактах снижают нагрев проводов благодаря надежной фиксации в местах присоединения и увеличению суммарной площади контакта.

Документация

Сертификаты

Паспорта и РЭ

Руководство По Эксплуатации
KMI_malogabarit_manual_2.pdf

Дополнительные изображения

Модели для проектировщиков

Характеристики

class Магнитный пуск-ль или контактор переменного тока
Кол-во вспомогат норм разомкнутых-НО конт 1
Кол-во норм разомкнутых-НО силовых конт 3
Модульное исполнение Нет
Номин коммутируем мощность при AC-3 400 В 4
Номин напряж питания цепи управ Us пост тока DC -
Номин напряжение изоляции Ui-гц 660
Номин напряжение питания цепи управ Us AC 50 Гц 230
Номин рабочий ток Ie при AC-1 400 В -
Номин рабочий ток Ie при AC-3 400 В 9
Степень защиты - IP IP20
Тип напряжения управления Переменный (AC)
Тип подключения силовой электрич цепи Винтовое соединение

В наличии на складе: 11845 шт.

1110.00р.

На складе
Код товара: KKM11-009-230-10
Артикул: 92753-KKM11-009-230-10
